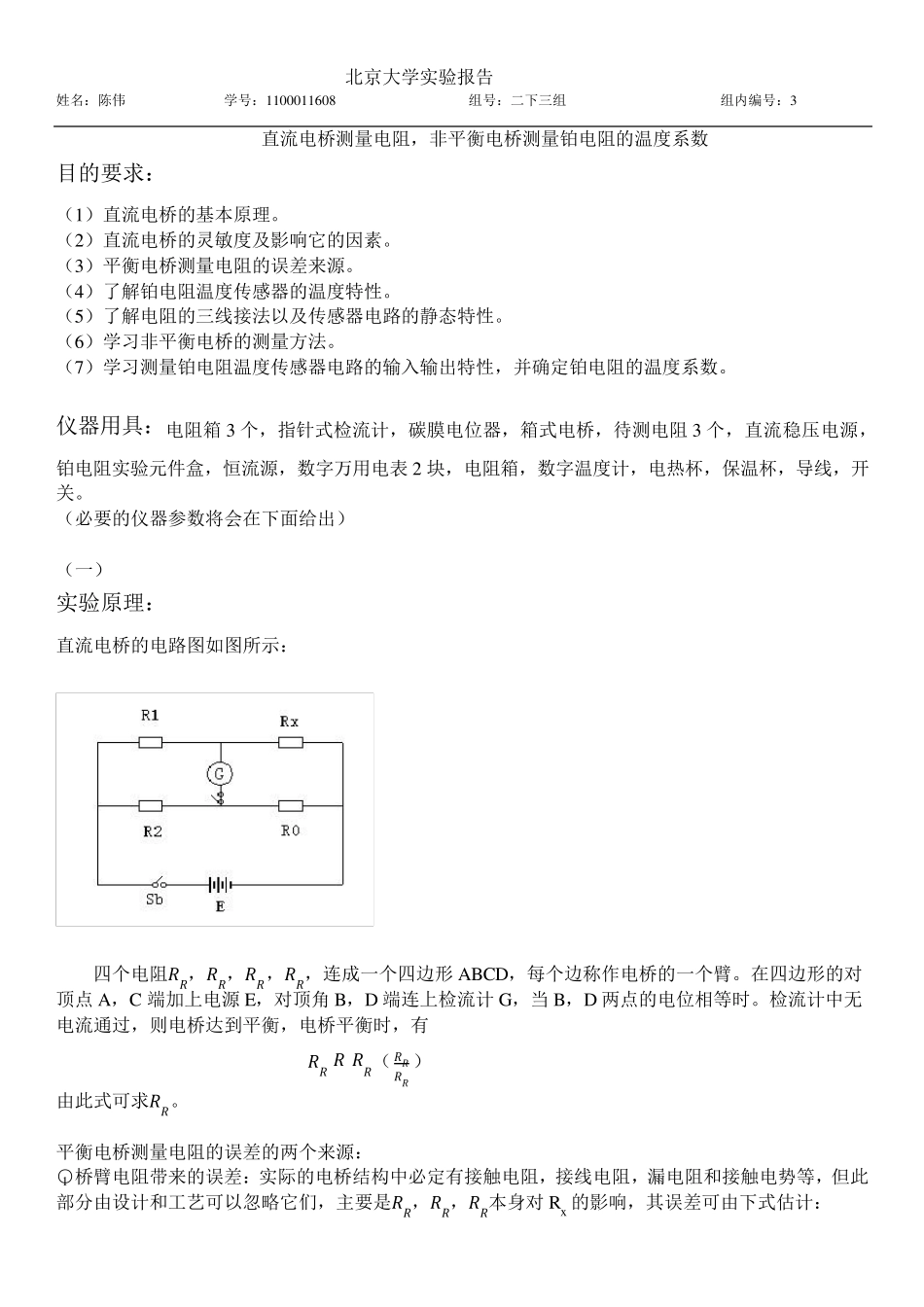

北 京 大 学 实 验 报 告 姓 名 ： 陈 伟 学 号 ： 1100011608 组 号 ： 二 下 三 组 组 内 编 号 ： 3 直 流 电 桥 测 量 电 阻 ， 非 平 衡 电 桥 测 量 铂 电 阻 的 温 度 系 数 目 的 要 求 ： （ 1） 直 流 电 桥 的 基 本 原 理 。 （ 2） 直 流 电 桥 的 灵 敏 度 及 影 响 它 的 因 素 。 （ 3） 平 衡 电 桥 测 量 电 阻 的 误 差 来 源 。 （ 4） 了 解 铂 电 阻 温 度 传 感 器 的 温 度 特 性 。 （ 5） 了 解 电 阻 的 三 线 接 法 以 及 传 感 器 电 路 的 静 态 特 性 。 （ 6） 学 习 非 平 衡 电 桥 的 测 量 方 法 。 （ 7） 学 习 测 量 铂 电 阻 温 度 传 感 器 电 路 的 输 入 输 出 特 性 ， 并 确 定 铂 电 阻 的 温 度 系 数 。 仪 器 用 具 ： 电 阻 箱 3 个 ， 指 针 式 检 流 计 ， 碳 膜 电 位 器 ， 箱 式 电 桥 ， 待 测 电 阻 3 个 ， 直 流 稳 压 电 源 ，铂 电 阻 实 验 元 件 盒 ， 恒 流 源 ， 数 字 万 用 电 表 2 块 ， 电 阻 箱 ， 数 字 温 度 计 ， 电 热 杯 ， 保 温 杯 ， 导 线 ， 开关 。 （ 必 要 的 仪 器 参 数 将 会 在 下 面 给 出 ） （ 一 ） 实 验 原 理 ： 直 流 电 桥 的 电 路 图 如 图 所 示 ： 四 个 电 阻 ， ， ， ， 连 成 一 个 四 边 形 ABCD， 每个 边 称作电 桥 的 一 个 臂。 在 四 边 形 的 对顶点A， C 端加上电 源 E， 对顶角B， D 端连 上检 流 计 G， 当B， D 两点的 电 位 相等时。 检 流 计 中无电 流 通过， 则电 桥 达到平 衡 ， 电 桥 平 衡 时， 有 （ ） 由此式 可求 。 平 衡 电 桥 测 量 电 阻 的 误 差 的 两个 来 源 ： ○1 桥 臂电 阻 带来 的 误 差 ： 实 际的 电 桥 结构中必 定 有接 触 电 阻 ， 接 线 电 阻 ， 漏 电 阻 和 接 触 电 势 等， 但 此部 分 由设 计 和 工 艺 可以 忽 略 它 们 ， 主 要 是 ， ， 本 身 对Rx的 影 响 ， 其 误 差 可由下...
