直流电路动态分析(绝对经典)

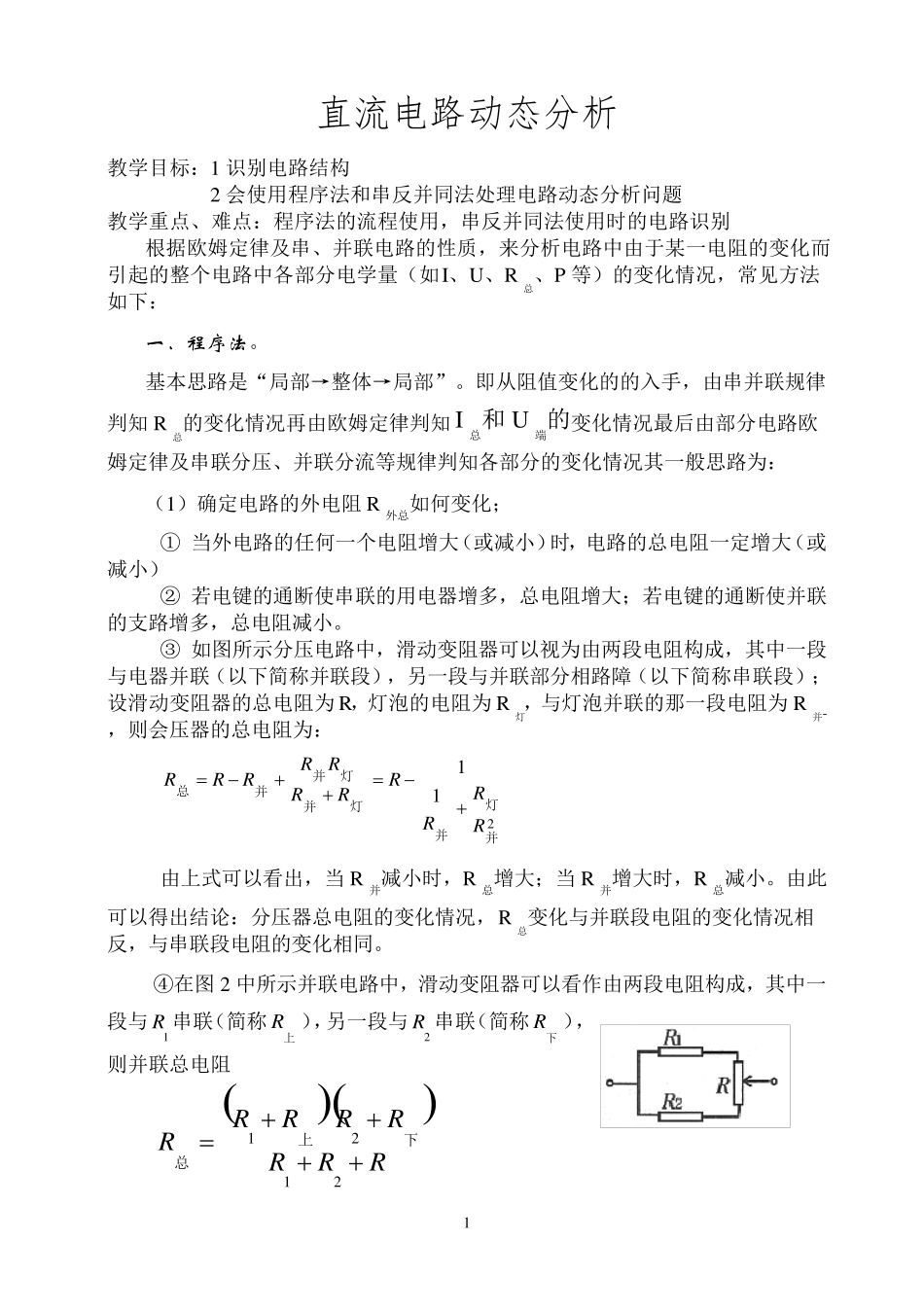

直流电路动态分析(绝对经典)_第1页
1/7

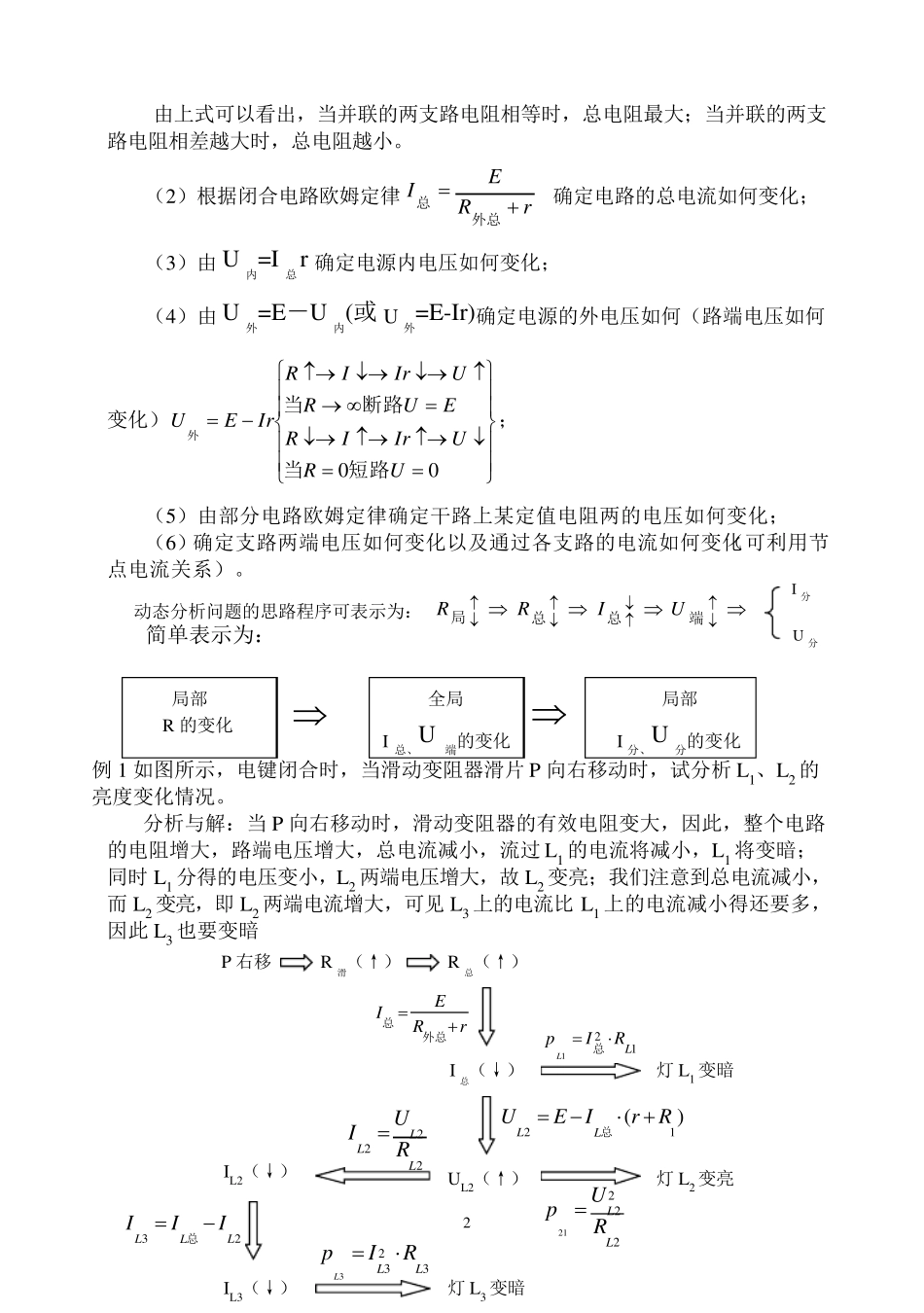

直流电路动态分析(绝对经典)_第2页
2/7

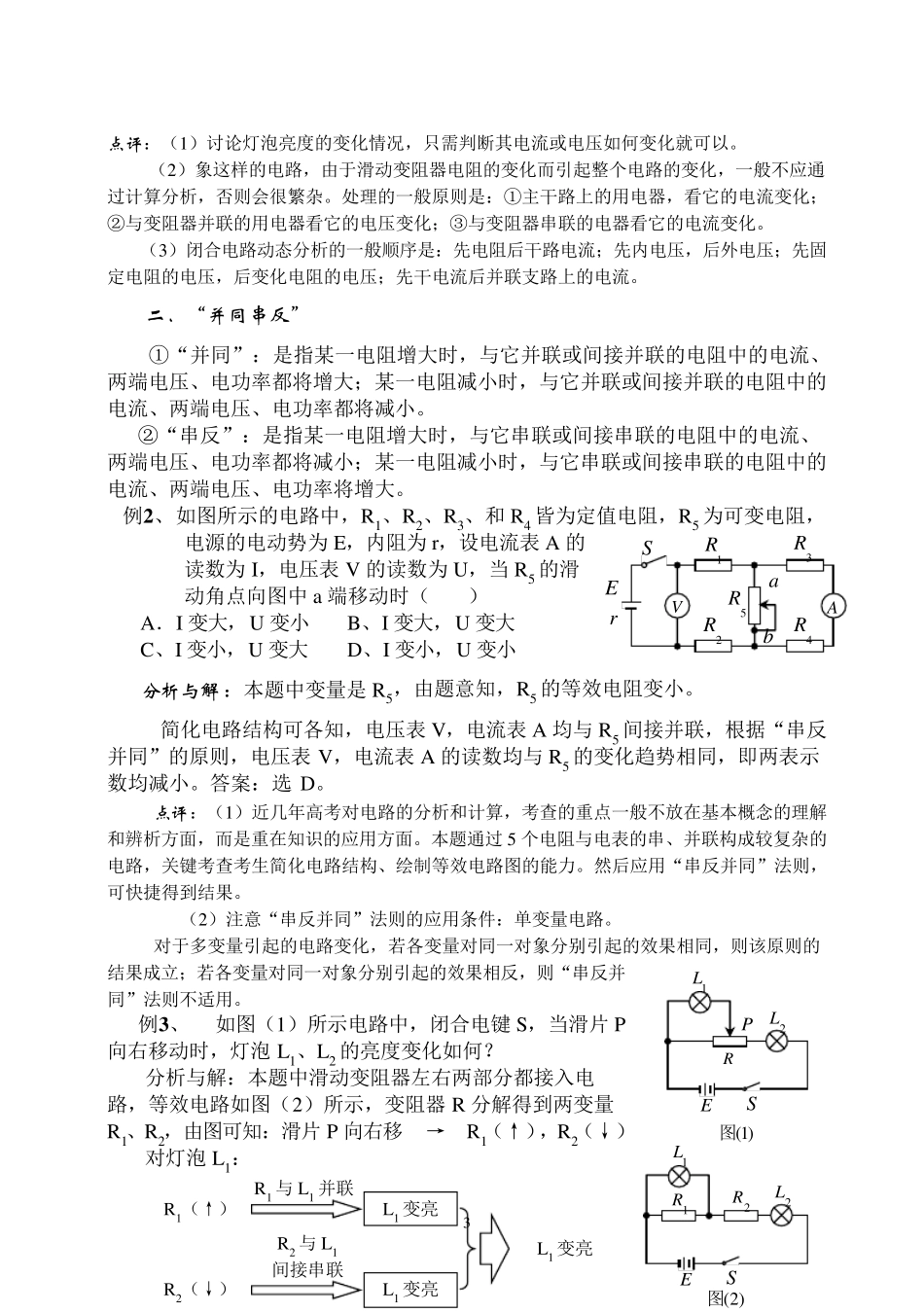

直流电路动态分析(绝对经典)_第3页
3/7
1 直流电路动态分析 教学目标:1 识别电路结构 2 会使用程序法和串反并同法处理电路动态分析问题 教学重点、难点:程序法的流程使用,串反并同法使用时的电路识别 根据欧姆定律及串、并联电路的性质,来分析电路中由于某一电阻的变化而引起的整个电路中各部分电学量(如I、U、R总、P 等)的变化情况,常见方法如下: 一.程序法。 基本思路是“局部→整体→局部”。即从阻值变化的的入手,由串并联规律判知 R总的变化情况再由欧姆定律判知 I总和U端的变化情况最后由部分电路欧姆定律及串联分压、并联分流等规律判知各部分的变化情况其一般思路为: (1)确定电路的外电阻R 外总如何变化; ① 当外电路的任何一个电阻增大(或减小)时,电路的总电阻一定增大(或减小) ② 若电键的通断使串联的用电器增多,总电阻增大;若电键的通断使并联的支路增多,总电阻减小。 ③ 如图所示分压电路中,滑动变阻器可以视为由两段电阻构成,其中一段与电器并联(以下简称并联段),另一段与并联部分相路障(以下简称串联段);设滑动变阻器的总电阻为 R,灯泡的电阻为 R灯,与灯泡并联的那一段电阻为 R并-,则会压器的总电阻为: 211并灯并灯并灯并并总RRRRRRRRRRR 由上式可以看出,当 R 并减小时,R 总增大;当 R 并增大时,R 总减小。由此可以得出结论:分压器总电阻的变化情况,R总变化与并联段电阻的变化情况相反,与串联段电阻的变化相同。 ④在图 2 中所示并联电路中,滑动变阻器可以看作由两段电阻构成,其中一段与 R1 串联(简称 R上 ),另一段与 R2 串联(简称 R下),则并联总电阻 RRRRRRRR总上下1212 2 由上式可以看出,当并联的两支路电阻相等时,总电阻最大;当并联的两支路电阻相差越大时,总电阻越小。 (2)根据闭合电路欧姆定律rREI外总总确定电路的总电流如何变化; (3)由 U内=I总r确定电源内电压如何变化; (4)由 U外=E-U内(或 U 外=E-Ir)确定电源的外电压如何(路端电压如何变化)00URUIrIREURUIrIRIrEU短路当断路当外; (5)由部分电路欧姆定律确定干路上某定值电阻两的电压如何变化; (6)确定支路两端电压如何变化以及通过各支路的电流如何变化(可利用节点电流关系)。 动态分析问题的思路程序可表示为: 简单表示为:   例 1 如图所示,电键闭...
