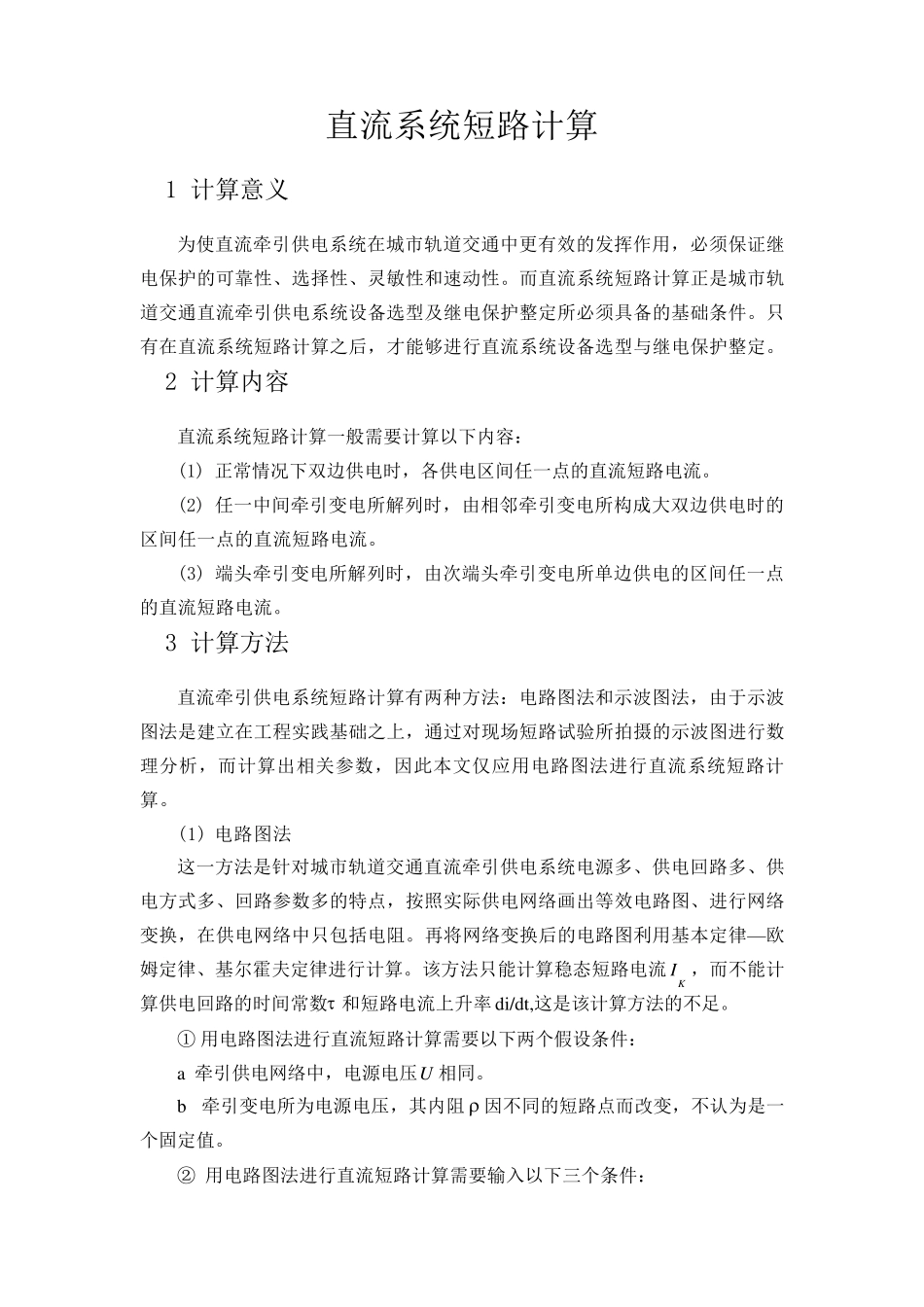

直 流 系 统 短 路 计 算 1 计 算 意 义 为 使 直 流 牵 引 供 电 系 统 在 城 市 轨 道 交 通 中 更 有 效 的 发 挥 作 用 ， 必 须 保 证 继电 保 护 的 可 靠 性 、 选 择 性 、 灵 敏 性 和 速 动 性 。 而 直 流 系 统 短 路 计 算 正 是 城 市 轨道 交 通 直 流 牵 引 供 电 系 统 设 备 选 型 及 继 电 保 护 整 定 所 必 须 具 备 的 基 础 条 件 。 只有 在 直 流 系 统 短 路 计 算 之 后 ， 才 能 够 进 行 直 流 系 统 设 备 选 型 与 继 电 保 护 整 定 。 2 计 算 内 容 直 流 系 统 短 路 计 算 一 般 需 要 计 算 以 下 内 容 ： (1) 正 常 情 况 下 双 边 供 电 时 ， 各 供 电 区 间 任 一 点 的 直 流 短 路 电 流 。 (2) 任 一 中 间 牵 引 变 电 所 解 列 时 ， 由 相 邻 牵 引 变 电 所 构 成 大 双 边 供 电 时 的区 间 任 一 点 的 直 流 短 路 电 流 。 (3) 端 头 牵 引 变 电 所 解 列 时 ， 由 次 端 头 牵 引 变 电 所 单 边 供 电 的 区 间 任 一 点的 直 流 短 路 电 流 。 3 计 算 方 法 直 流 牵 引 供 电 系 统 短 路 计 算 有 两 种 方 法 ： 电 路 图 法 和 示 波 图 法 ， 由 于 示 波图 法 是 建 立 在 工 程 实 践 基 础 之 上 ， 通 过 对 现 场 短 路 试 验所 拍摄的 示 波 图 进 行 数理分析， 而 计 算 出相 关参数， 因此本文仅应用 电 路 图 法 进 行 直 流 系 统 短 路 计算 。 (1) 电 路 图 法 这一 方 法 是 针对 城 市 轨 道 交 通 直 流 牵 引 供 电 系 统 电 源多、 供 电 回路 多、 供电 方 式多、 回路 参数多的 特点 ， 按照实 际供 电 网络画出等效 电 路 图 、 进 行 网络变 换， 在 供 电 网络中 只 包括电 阻。 再将网络变 换后 的 电 路 图 利用 基 本定 律—欧姆定 律、 基 尔霍夫定 律进 行 计 算 。 该方 法 只 能 计 算 稳态短 路 电 流KI ， 而 不能 计算 供 电 回路 的 时 间 常 数 ...
