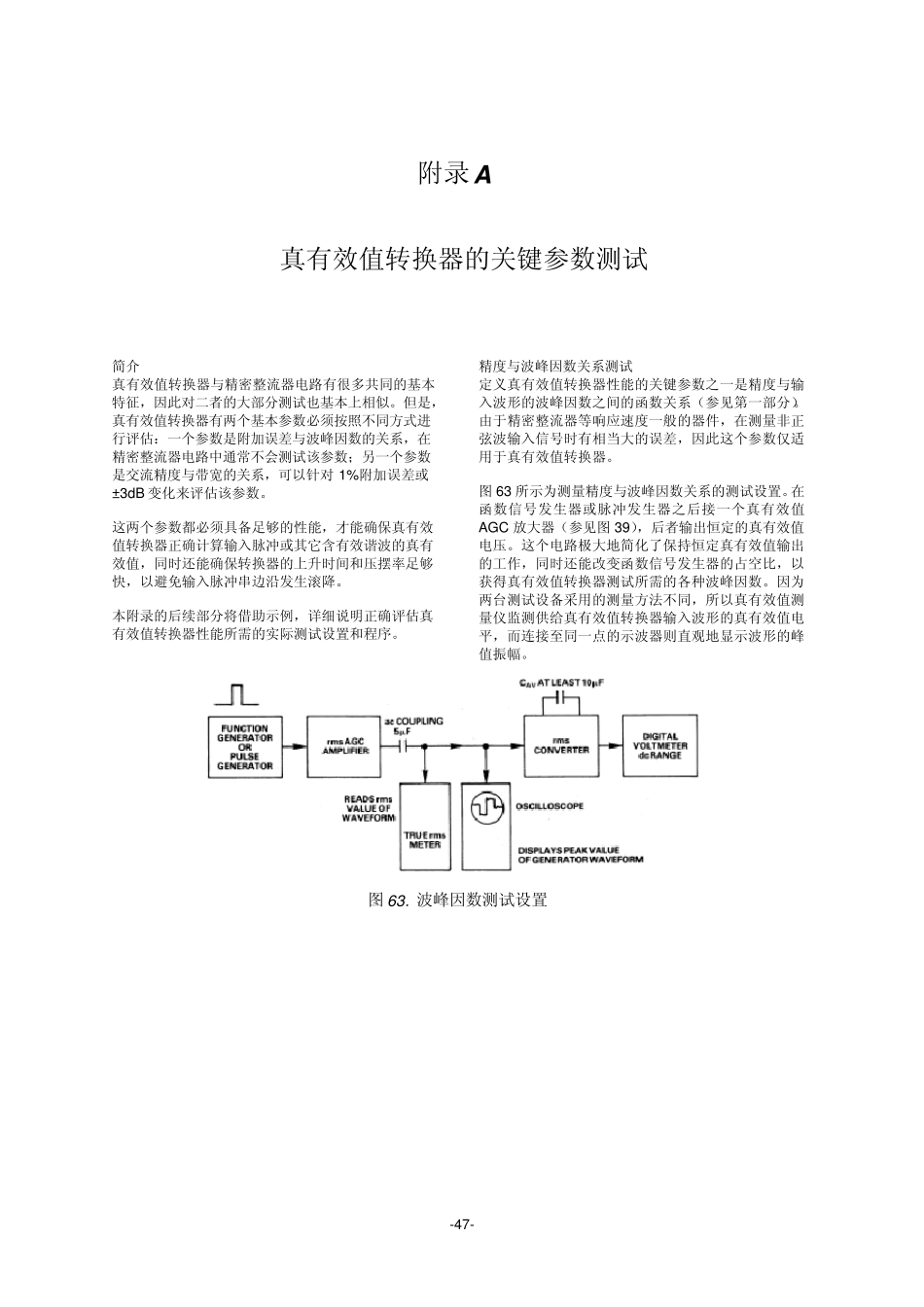

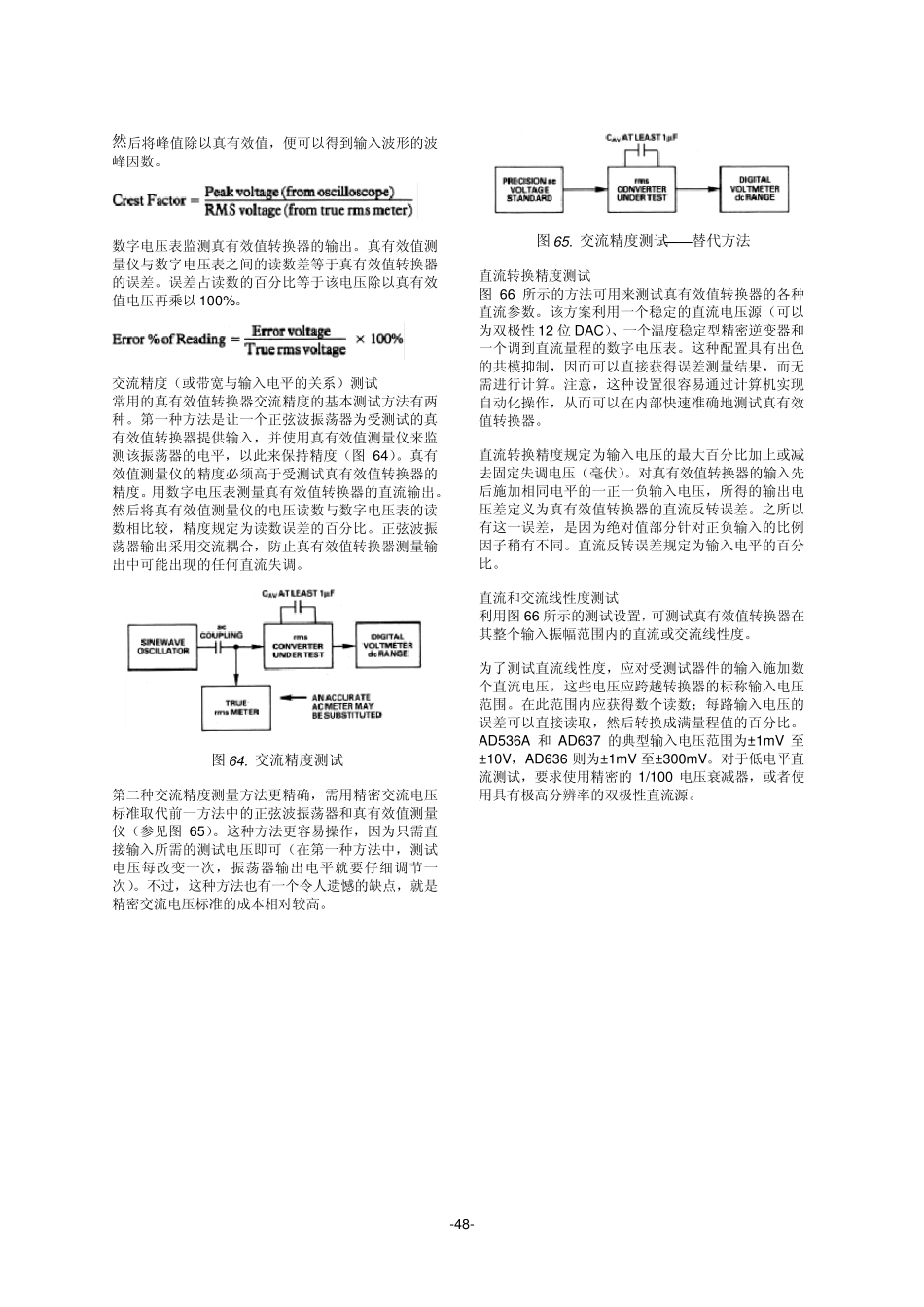

附录A 真有效值转换器的关键参数测试 简介 真有效值转换器与精密整流器电路有很多共同的基本特征,因此对二者的大部分测试也基本上相似。但是,真有效值转换器有两个基本参数必须按照不同方式进行评估:一个参数是附加误差与波峰因数的关系,在精密整流器电路中通常不会测试该参数;另一个参数是交流精度与带宽的关系,可以针对1%附加误差或±3dB 变化来评估该参数。 这两个参数都必须具备足够的性能,才能确保真有效值转换器正确计算输入脉冲或其它含有效谐波的真有效值,同时还能确保转换器的上升时间和压摆率足够快,以避免输入脉冲串边沿发生滚降。 本附录的后续部分将借助示例,详细说明正确评估真有效值转换器性能所需的实际测试设置和程序。 精度与波峰因数关系测试 定义真有效值转换器性能的关键参数之一是精度与输入波形的波峰因数之间的函数关系(参见第一部分)。由于精密整流器等响应速度一般的器件,在测量非正弦波输入信号时有相当大的误差,因此这个参数仅适用于真有效值转换器。 图 63 所示为测量精度与波峰因数关系的测试设置。在函数信号发生器或脉冲发生器之后接一个真有效值AGC 放大器(参见图 39),后者输出恒定的真有效值电压。这个电路极大地简化了保持恒定真有效值输出的工作,同时还能改变函数信号发生器的占空比,以获得真有效值转换器测试所需的各种波峰因数。因为两台测试设备采用的测量方法不同,所以真有效值测量仪监测供给真有效值转换器输入波形的真有效值电平,而连接至同一点的示波器则直观地显示波形的峰值振幅。 图 6 3 . 波峰因数测试设置 -47- 然后将峰值除以真有效值,便可以得到输入波形的波峰因数。 数字电压表监测真有效值转换器的输出。真有效值测量仪与数字电压表之间的读数差等于真有效值转换器的误差。误差占读数的百分比等于该电压除以真有效值电压再乘以 100%。 交流精度(或带宽与输入电平的关系)测试 常用的真有效值转换器交流精度的基本测试方法有两种。第一种方法是让一个正弦波振荡器为受测试的真有效值转换器提供输入,并使用真有效值测量仪来监测该振荡器的电平,以此来保持精度(图 64)。真有效值测量仪的精度必须高于受测试真有效值转换器的精度。用数字电压表测量真有效值转换器的直流输出。然后将真有效值测量仪的电压读数与数字电压表的读数相比较,精度规定为读数误差的百分比。正弦波振荡器输出采用交流耦合,防止真有效值转换器测量输出中可能出现的...
