真空断路器检修规程

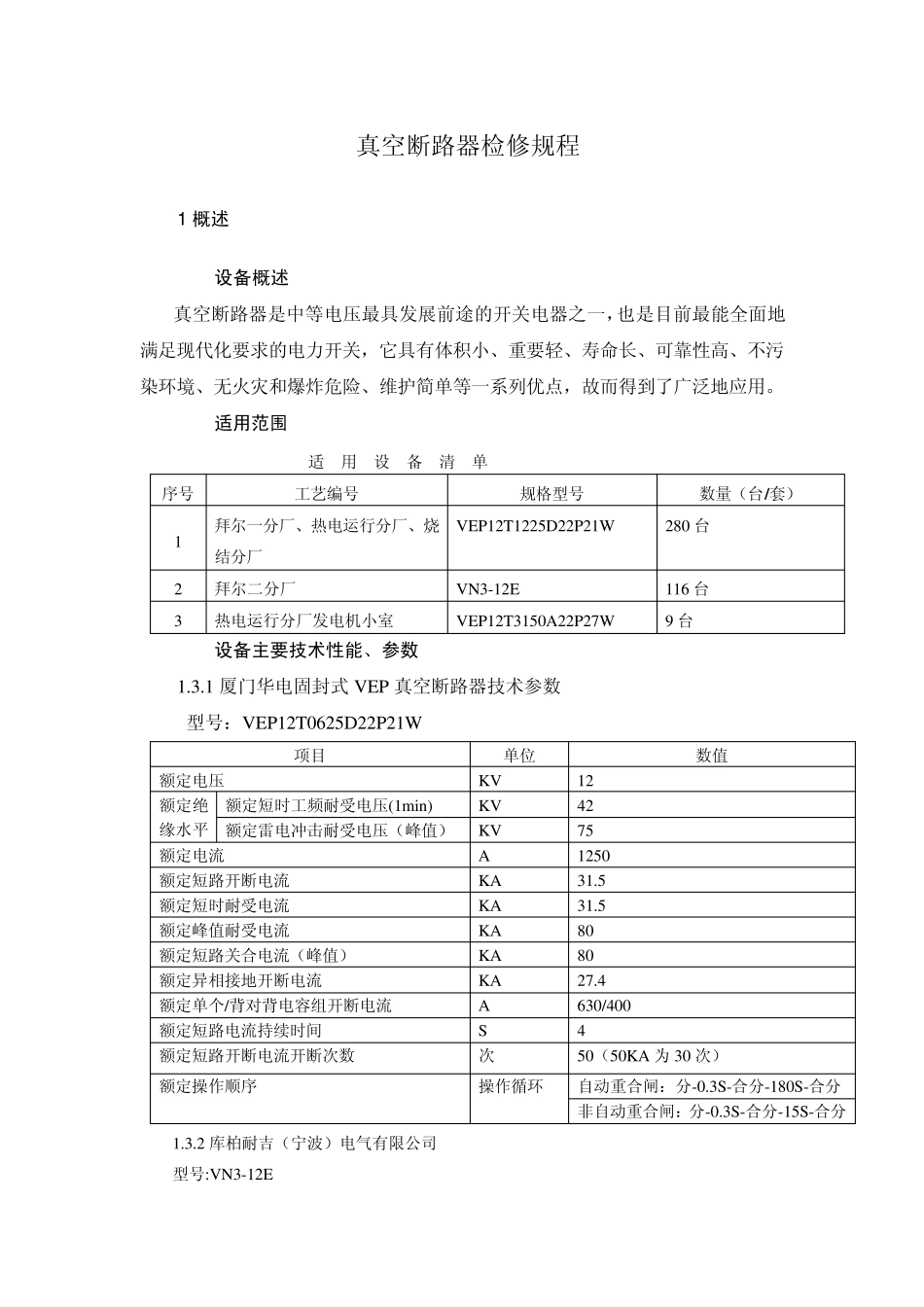

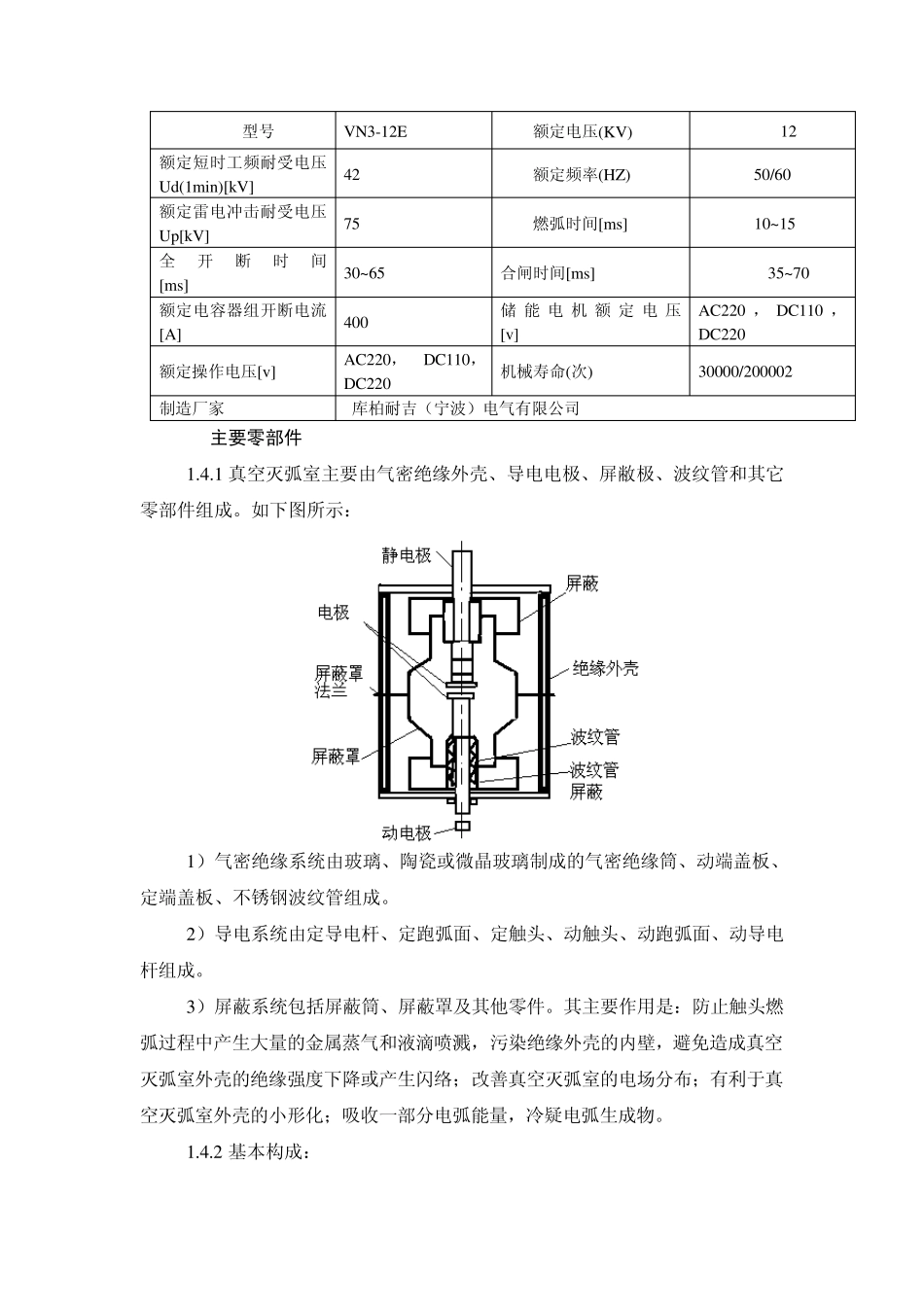

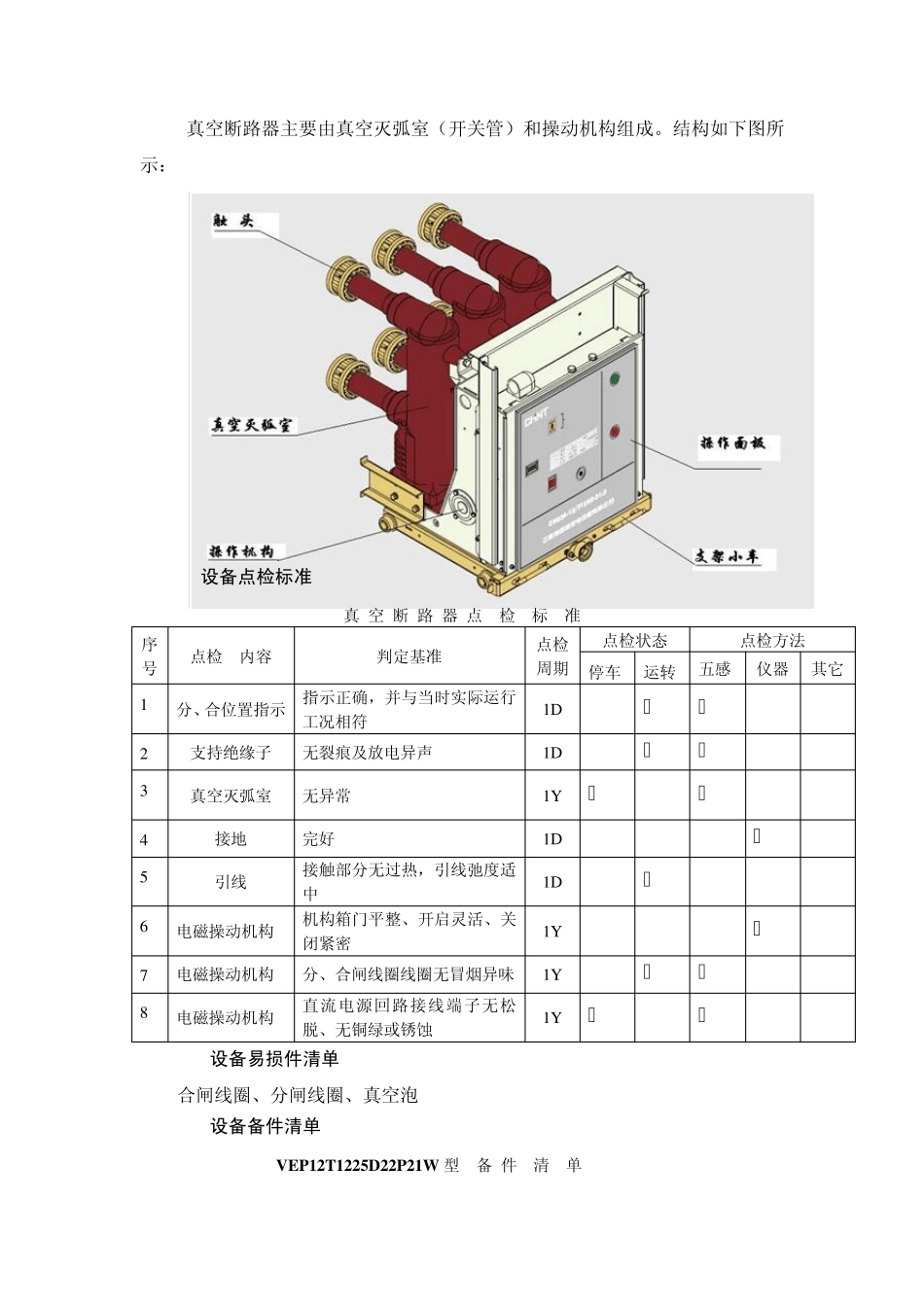

真空断路器检修规程 1 概述 1.1 设备概述 真空断路器是中等电压最具发展前途的开关电器之一，也是目前最能全面地满足现代化要求的电力开关，它具有体积小、重要轻、寿命长、可靠性高、不污染环境、无火灾和爆炸危险、维护简单等一系列优点，故而得到了广泛地应用。 1.2 适用范围 适 用 设 备 清 单 序号 工艺编号 规格型号 数量（台/套） 1 拜尔一分厂、热电运行分厂、烧结分厂 VEP12T1225D22P21W 280 台 2 拜尔二分厂 VN3-12E 116 台 3 热电运行分厂发电机小室 VEP12T3150A22P27W 9 台 1.3 设备主要技术性能、参数 1.3.1 厦门华电固封式 VEP 真空断路器技术参数 型号：VEP12T0625D22P21W 项目 单位 数值 额定电压 KV 12 额定绝缘水平 额定短时工频耐受电压(1min) KV 42 额定雷电冲击耐受电压（峰值） KV 75 额定电流 A 1250 额定短路开断电流 KA 31.5 额定短时耐受电流 KA 31.5 额定峰值耐受电流 KA 80 额定短路关合电流（峰值） KA 80 额定异相接地开断电流 KA 27.4 额定单个/背对背电容组开断电流 A 630/400 额定短路电流持续时间 S 4 额定短路开断电流开断次数 次 50（50KA 为 30 次） 额定操作顺序 操作循环 自动重合闸：分-0.3S-合分-180S-合分 非自动重合闸：分-0.3S-合分-15S-合分 1.3.2 库柏耐吉（宁波）电气有限公司 型号:VN3-12E 型号 VN3-12E 额定电压(KV) 12 额定短时工频耐受电压Ud(1min)[kV] 42 额定频率(HZ) 50/60 额定雷电冲击耐受电压Up[kV] 75 燃弧时间[ms] 10~15 全开断时间 [ms] 30~65 合闸时间[ms] 35~70 额定电容器组开断电流[A] 400 储能电机额定电压 [v] AC220 ，DC110 ，DC220 额定操作电压[v] AC220， DC110，DC220 机械寿命(次) 30000/200002 制造厂家 库柏耐吉（宁波）电气有限公司 1.4主要零部件 1.4.1 真空灭弧室主要由气密绝缘外壳、导电电极、屏敝极、波纹管和其它零部件组成。如下图所示： 1）气密绝缘系统由玻璃、陶瓷或微晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成。 2）导电系统由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆组成。 3）屏蔽系统包括屏蔽筒、屏蔽罩及其他零件。其主要作用是：防止触头燃弧过程中产生大量的金属蒸气和液滴喷溅，污染绝缘外壳的内壁，避免造成真空灭弧室外壳的绝缘强度下降或产生闪络；改善真空灭弧室的电场...
