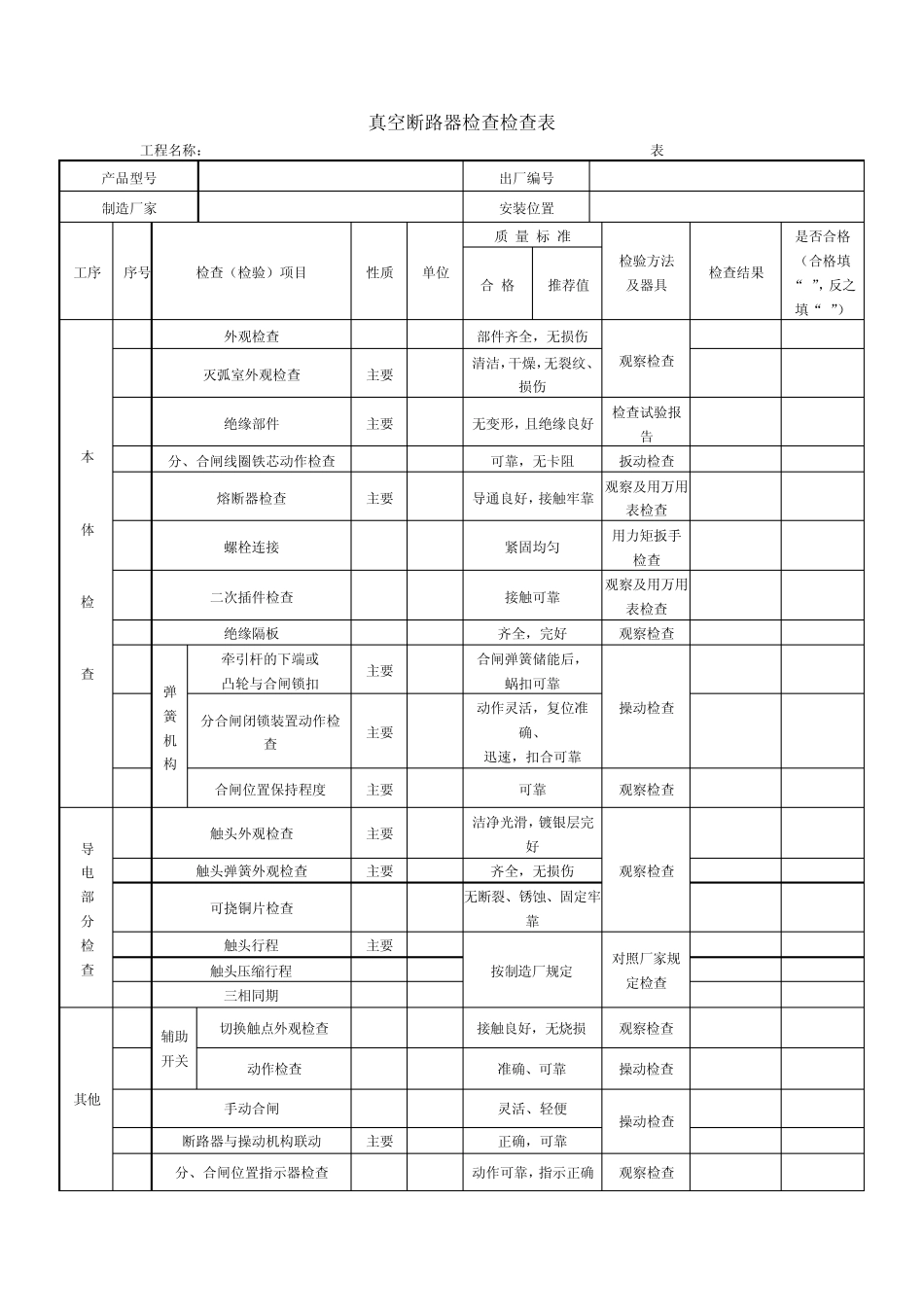

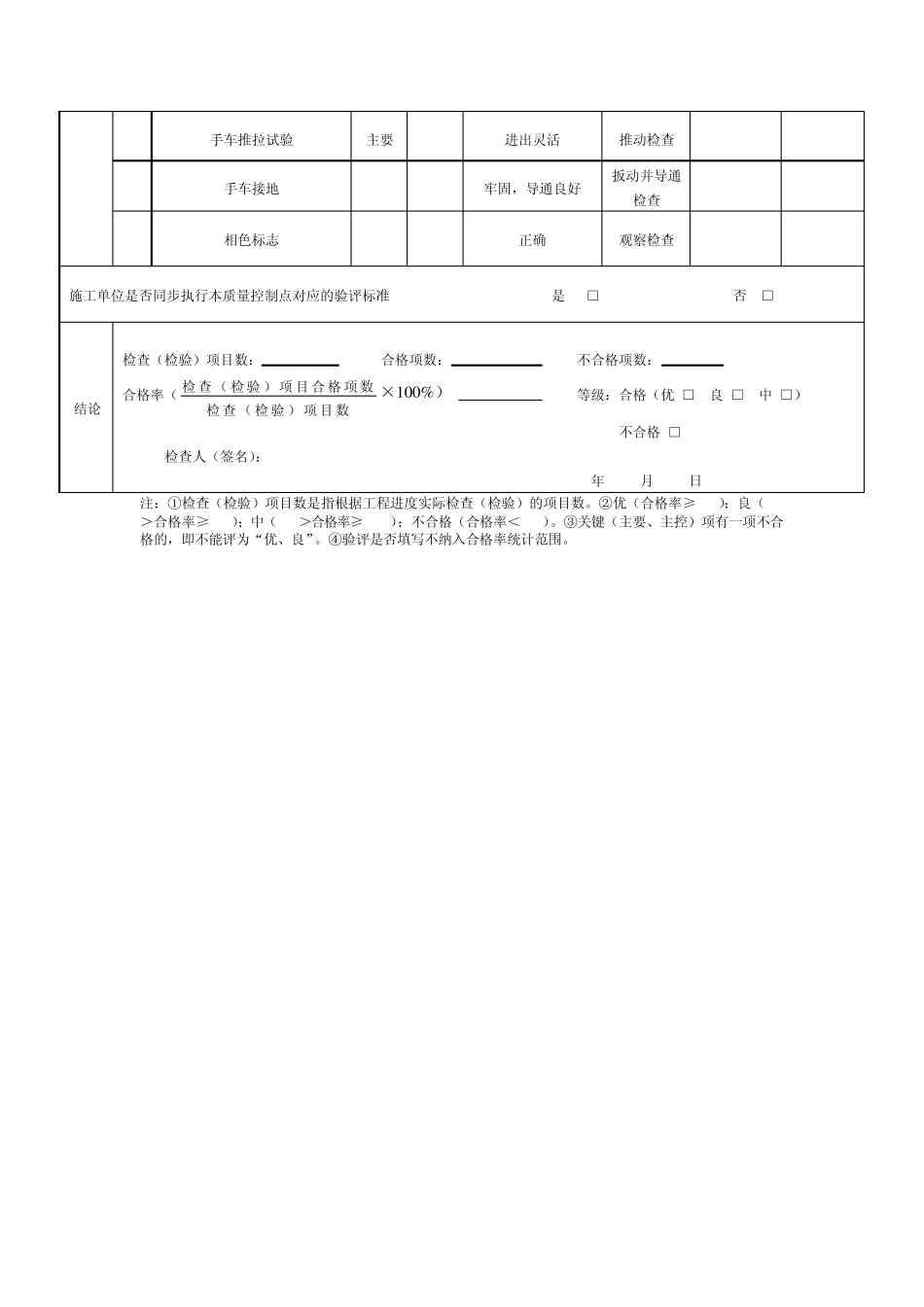

真空断路器检查检查表 工程名称： 表W020 产品型号 出厂编号 制造厂家 安装位置 工序 序号 检查（检验）项目 性质 单位 质 量 标 准 检验方法 及器具 检查结果 是否合格 （合格填“1”，反之填“0”） 合 格 推荐值 本 体 检 查 1 外观检查 部件齐全，无损伤 观察检查 2 灭弧室外观检查 主要 清洁，干燥，无裂纹、损伤 3 绝缘部件 主要 无变形，且绝缘良好 检查试验报告 4 分、合闸线圈铁芯动作检查 可靠，无卡阻 扳动检查 5 熔断器检查 主要 导通良好，接触牢靠 观察及用万用表检查 6 螺栓连接 紧固均匀 用力矩扳手检查 7 二次插件检查 接触可靠 观察及用万用表检查 8 绝缘隔板 齐全，完好 观察检查 9 弹 簧 机 构 牵引杆的下端或 凸轮与合闸锁扣 主要 合闸弹簧储能后， 蜗扣可靠 操动检查 10 分合闸闭锁装置动作检查 主要 动作灵活，复位准确、 迅速，扣合可靠 11 合闸位置保持程度 主要 可靠 观察检查 导 电 部 分 检 查 12 触头外观检查 主要 洁净光滑，镀银层完好 观察检查 13 触头弹簧外观检查 主要 齐全，无损伤 14 可挠铜片检查 无断裂、锈蚀、固定牢靠 15 触头行程 主要 按制造厂规定 对照厂家规定检查 16 触头压缩行程 17 三相同期 其他 18 辅助开关 切换触点外观检查 接触良好，无烧损 观察检查 19 动作检查 准确、可靠 操动检查 20 手动合闸 灵活、轻便 操动检查 21 断路器与操动机构联动 主要 正确，可靠 22 分、合闸位置指示器检查 动作可靠，指示正确 观察检查 23 手车推拉试验 主要 进出灵活 推动检查 24 手车接地 牢固，导通良好 扳动并导通检查 25 相色标志 正确 观察检查 施工单位是否同步执行本质量控制点对应的验评标准 是 □ 否 □ 结论 检查（检验）项目数： 合格项数： 不合格项数： 合格率（检查（检验）项目合格项数检查（检验）项目数×100%）= 等级：合格（优 □ 良 □ 中 □） 不合格 □ 检查人（签名）： 年 月 日 注：①检查（检验）项目数是指根据工程进度实际检查（检验）的项目数。②优（合格率≥95%）；良（95%＞合格率≥90%）；中（90%＞合格率≥ 80%）；不合格（合格率＜80%）。③关键（主要、主控）项有一项不合格的，即不能评为“优、良”。④验评是否填写不纳入合格率统计范围。 隔离开关安装检查表 工程名称： 表 W022-...
