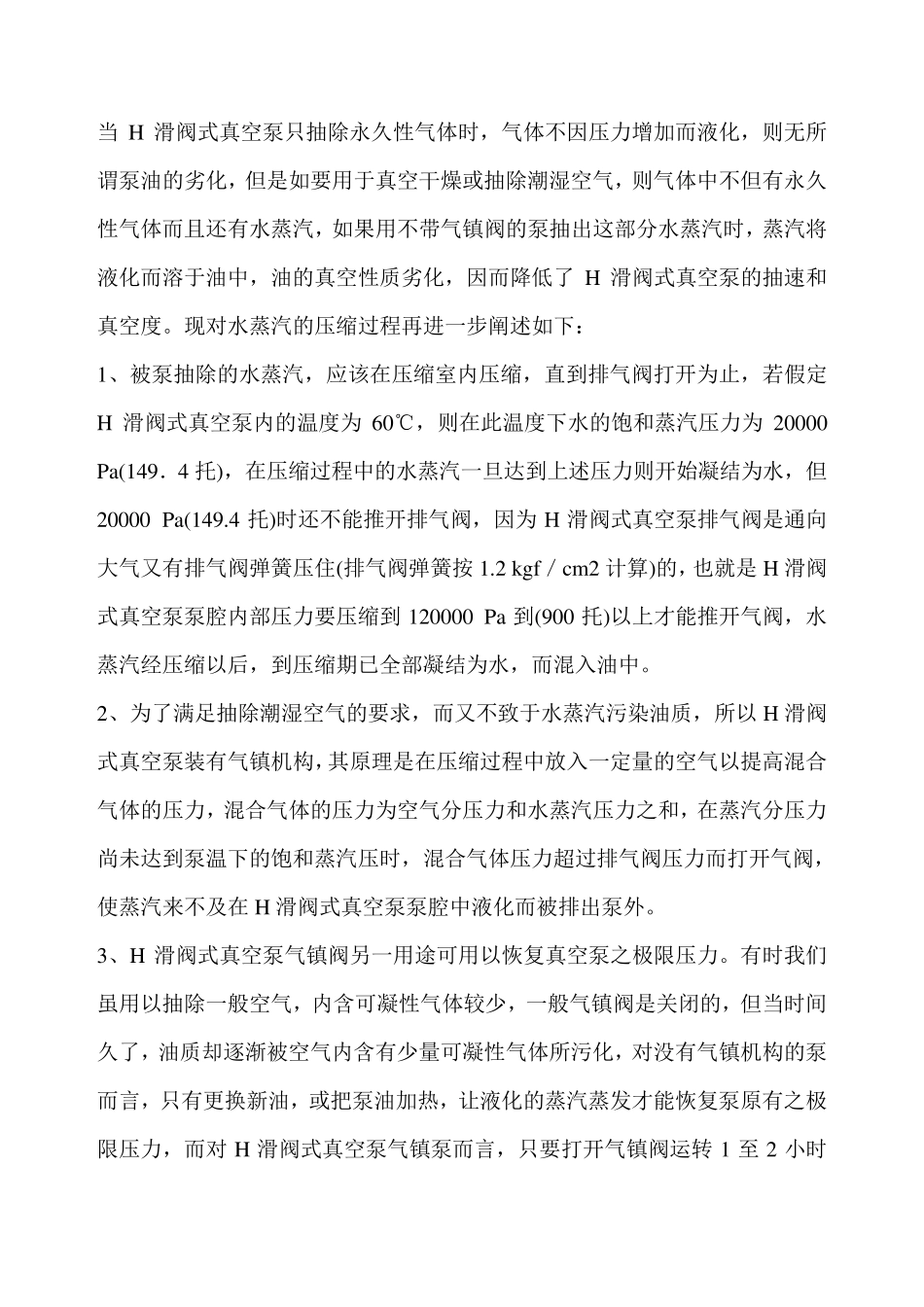

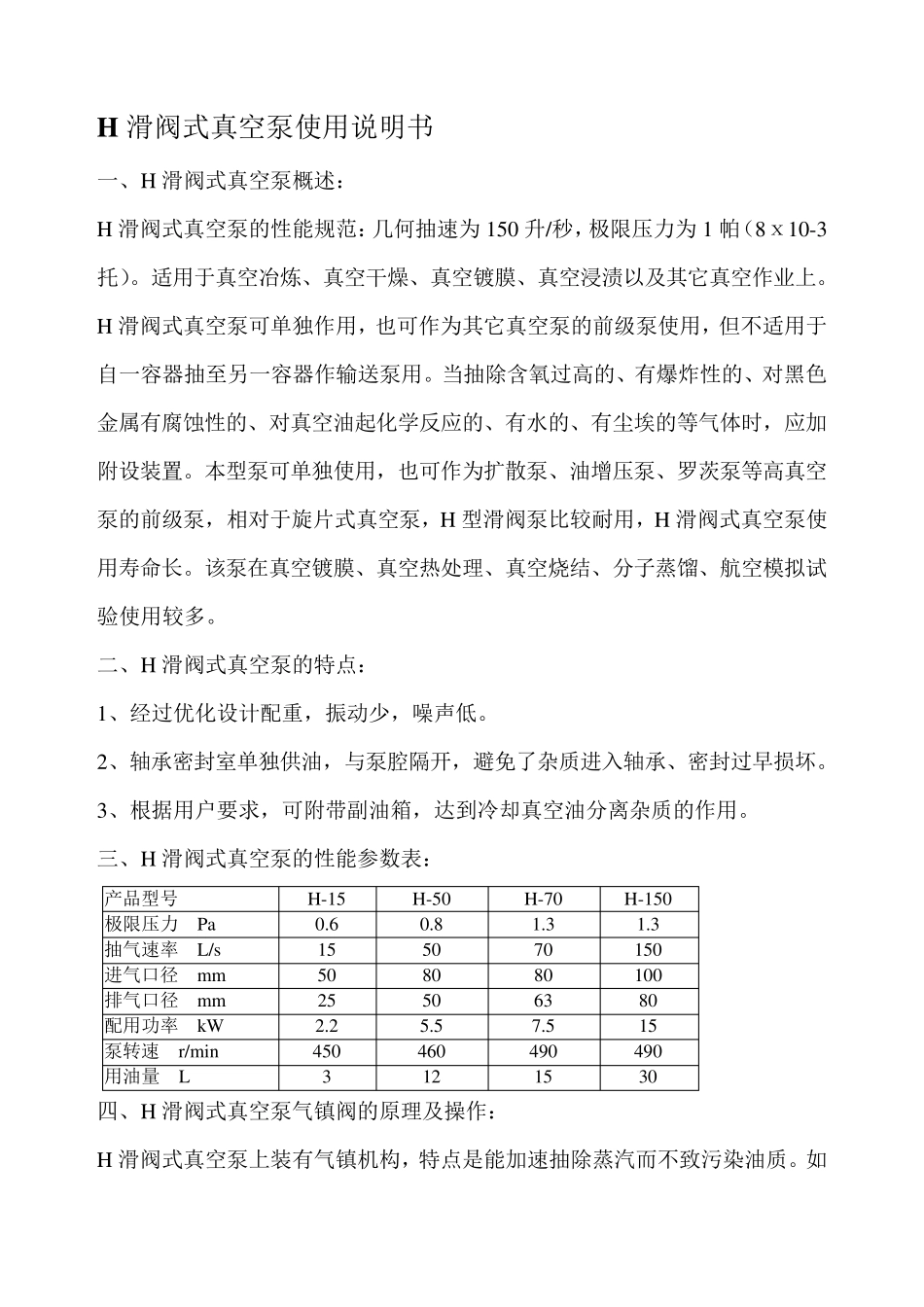

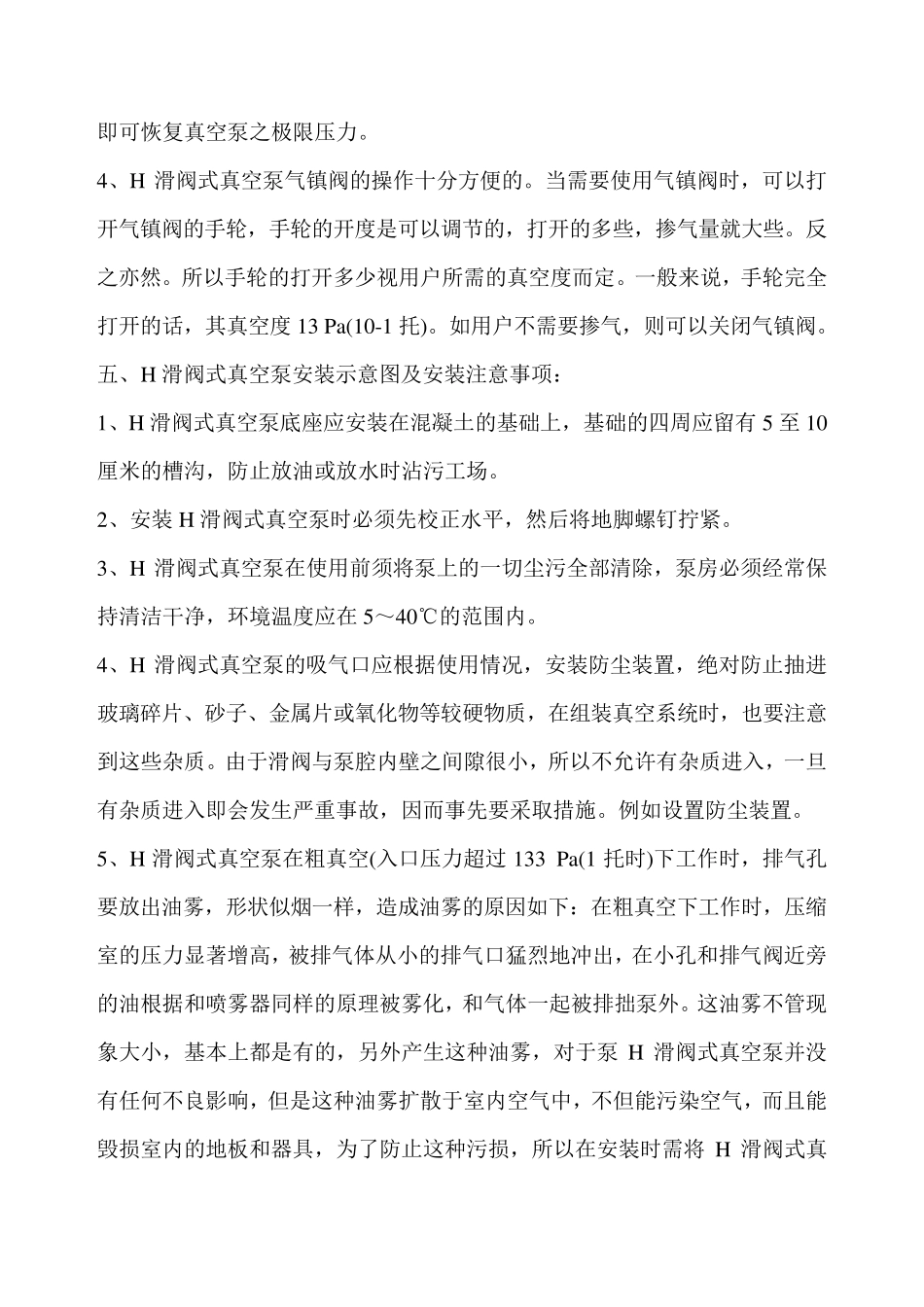

H 滑阀式真空泵使用说明书 一、H 滑阀式真空泵概述： H 滑阀式真空泵的性能规范：几何抽速为150 升/秒，极限压力为1 帕（8ⅹ10-3托）。适用于真空冶炼、真空干燥、真空镀膜、真空浸渍以及其它真空作业上。H 滑阀式真空泵可单独作用，也可作为其它真空泵的前级泵使用，但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的、有水的、有尘埃的等气体时，应加附设装置。本型泵可单独使用，也可作为扩散泵、油增压泵、罗茨泵等高真空泵的前级泵，相对于旋片式真空泵，H 型滑阀泵比较耐用，H 滑阀式真空泵使用寿命长。该泵在真空镀膜、真空热处理、真空烧结、分子蒸馏、航空模拟试验使用较多。 二、H 滑阀式真空泵的特点： 1、经过优化设计配重，振动少，噪声低。 2、轴承密封室单独供油，与泵腔隔开，避免了杂质进入轴承、密封过早损坏。 3、根据用户要求，可附带副油箱，达到冷却真空油分离杂质的作用。 三、H 滑阀式真空泵的性能参数表： 产品型号 H-15 H-50 H-70 H-150 极限压力 Pa 0.6 0.8 1.3 1.3 抽气速率 L/s 15 50 70 150 进气口径 mm 50 80 80 100 排气口径 mm 25 50 63 80 配用功率 kW 2.2 5.5 7.5 15 泵转速 r/min 450 460 490 490 用油量 L 3 12 15 30 四、H 滑阀式真空泵气镇阀的原理及操作： H 滑阀式真空泵上装有气镇机构，特点是能加速抽除蒸汽而不致污染油质。如当H 滑阀式真空泵只抽除永久性气体时，气体不因压力增加而液化，则无所谓泵油的劣化，但是如要用于真空干燥或抽除潮湿空气，则气体中不但有永久性气体而且还有水蒸汽，如果用不带气镇阀的泵抽出这部分水蒸汽时，蒸汽将液化而溶于油中，油的真空性质劣化，因而降低了H 滑阀式真空泵的抽速和真空度。现对水蒸汽的压缩过程再进一步阐述如下： 1、被泵抽除的水蒸汽，应该在压缩室内压缩，直到排气阀打开为止，若假定H 滑阀式真空泵内的温度为60℃，则在此温度下水的饱和蒸汽压力为20000 Pa(149．4 托)，在压缩过程中的水蒸汽一旦达到上述压力则开始凝结为水，但20000 Pa(149.4 托)时还不能推开排气阀，因为H 滑阀式真空泵排气阀是通向大气又有排气阀弹簧压住(排气阀弹簧按 1.2 kgf／cm 2 计算)的，也就是H 滑阀式真空泵泵腔内部压力要压缩到120000 Pa 到(900 托)以上才能推开气阀，水蒸汽经压缩以后，到压缩期已全部...
