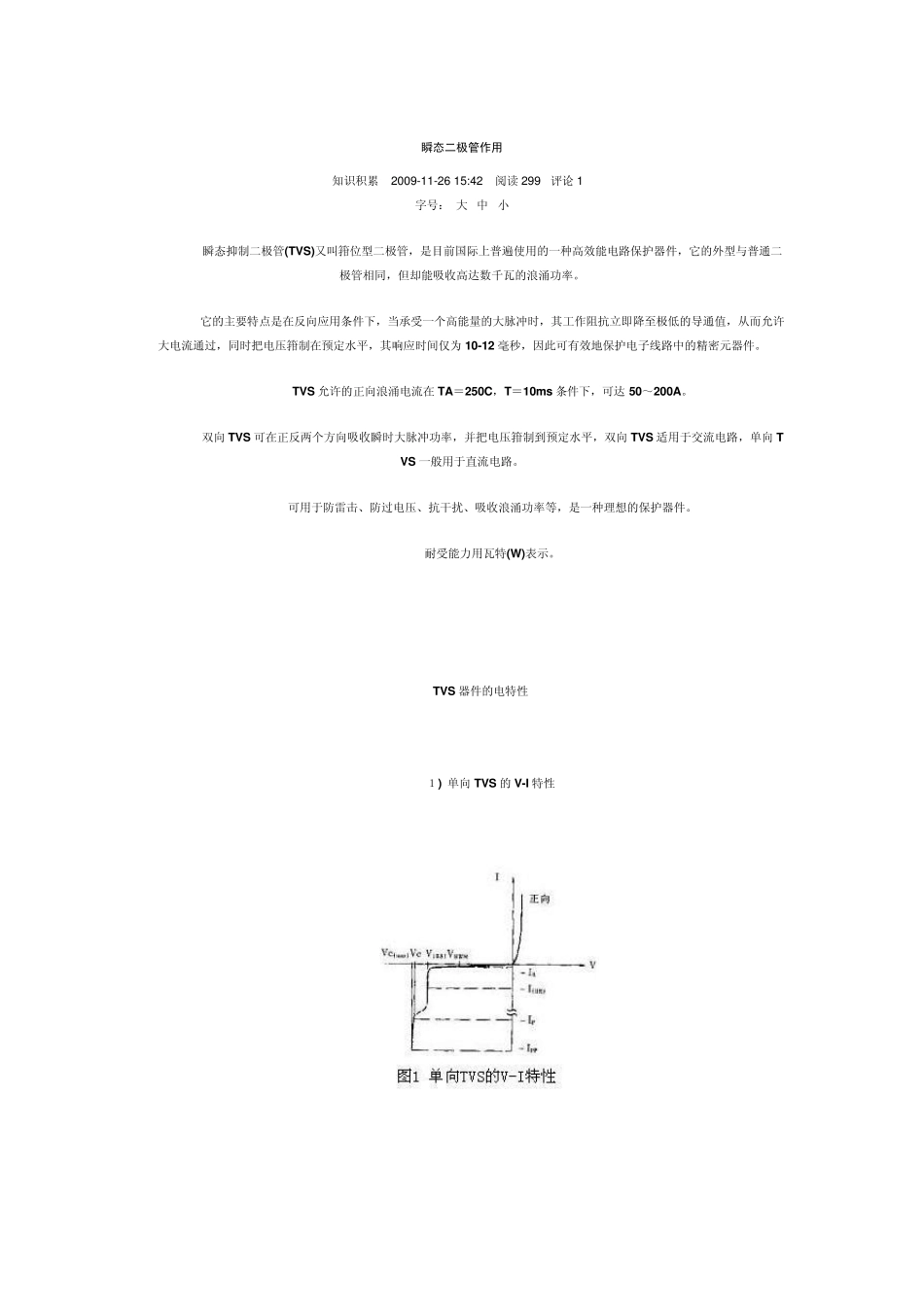

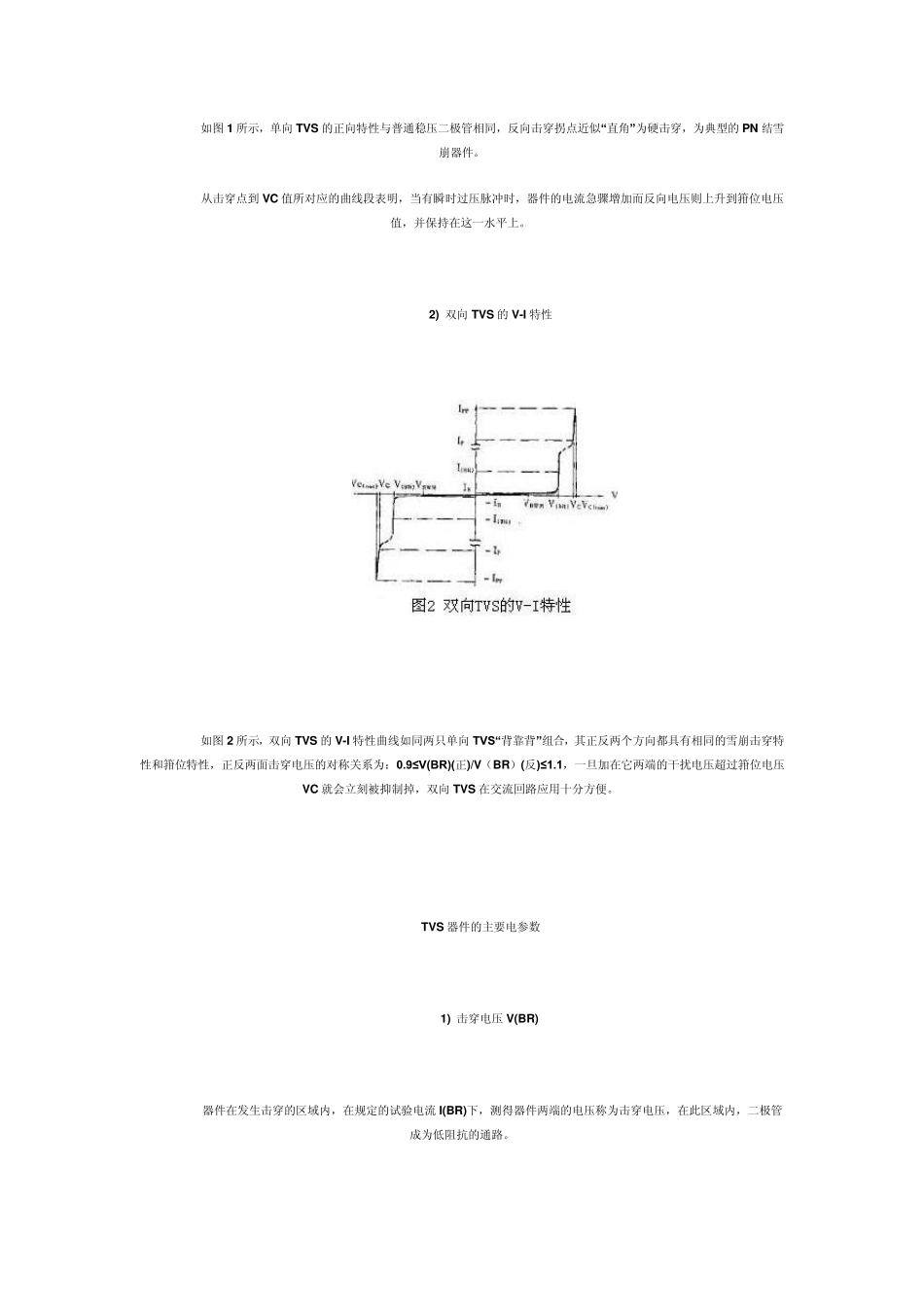

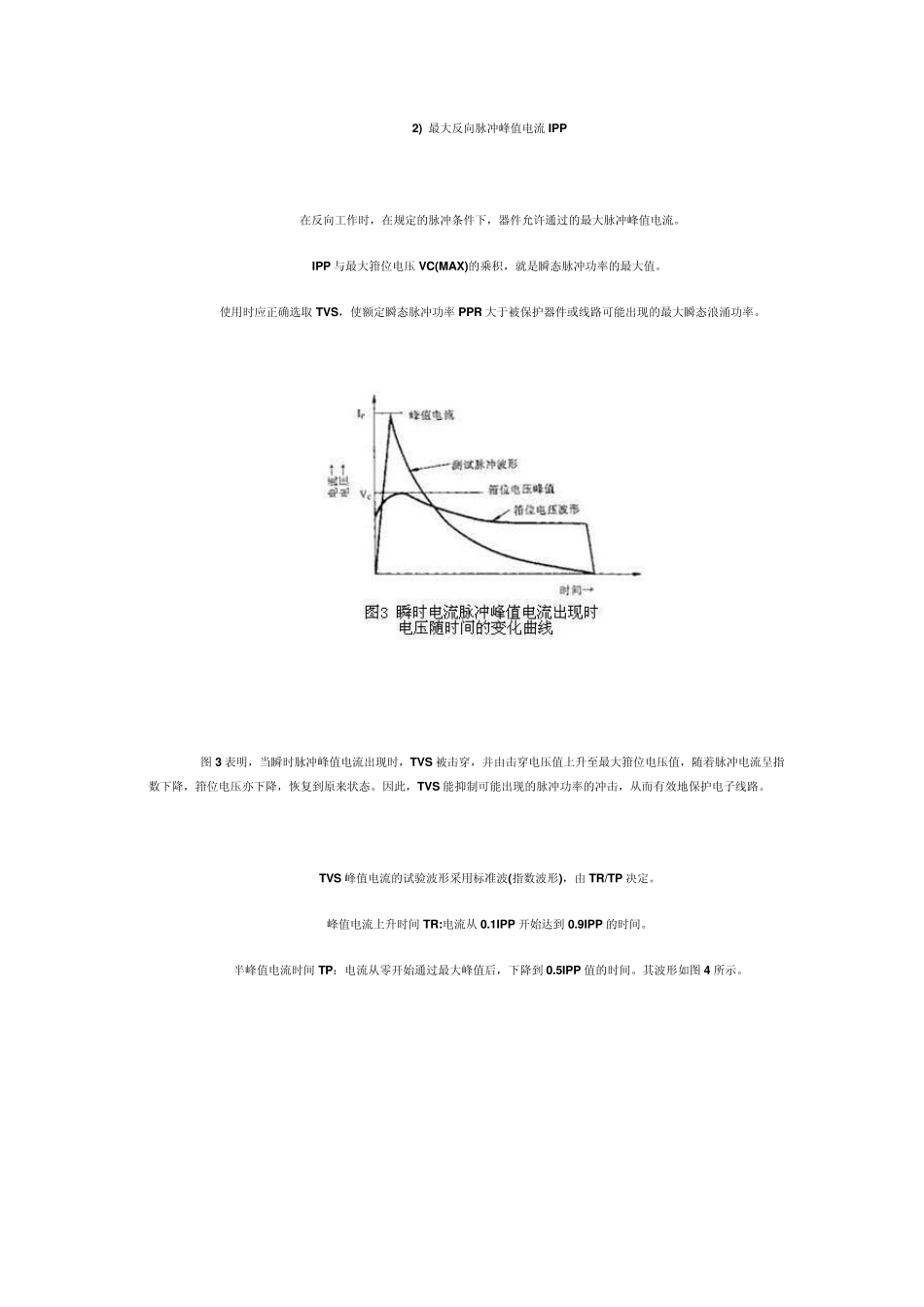

瞬态二极管作用 知识积累 2009-11-26 15:42 阅读 299 评论 1 字号： 大 中 小 瞬态抑制二极管(TVS)又叫箝位型二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率。 它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压箝制在预定水平，其响应时间仅为 10-12 毫秒，因此可有效地保护电子线路中的精密元器件。 TVS 允许的正向浪涌电流在 TA＝250C，T＝10ms条件下，可达 50～200A。 双向 TVS 可在正反两个方向吸收瞬时大脉冲功率，并把电压箝制到预定水平，双向 TVS 适用于交流电路，单向 TVS 一般用于直流电路。 可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。 耐受能力用瓦特(W)表示。 TVS 器件的电特性 １) 单向 TVS 的 V-I 特性 如图1 所示，单向TVS 的正向特性与普通稳压二极管相同，反向击穿拐点近似“直角”为硬击穿，为典型的PN 结雪崩器件。 从击穿点到 VC 值所对应的曲线段表明，当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水平上。 2) 双向TVS 的V-I 特性 如图2 所示，双向TVS 的V-I 特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性，正反两面击穿电压的对称关系为：0.9≤V(BR)(正)/V（BR）(反)≤1.1，一旦加在它两端的干扰电压超过箝位电压VC 就会立刻被抑制掉，双向TVS 在交流回路应用十分方便。 TVS 器件的主要电参数 1) 击穿电压V(BR) 器件在发生击穿的区域内，在规定的试验电流 I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。 2) 最大反向脉冲峰值电流IPP 在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。 IPP 与最大箝位电压 VC(MAX)的乘积，就是瞬态脉冲功率的最大值。 使用时应正确选取 TVS，使额定瞬态脉冲功率 PPR 大于被保护器件或线路可能出现的最大瞬态浪涌功率。 图 3 表明，当瞬时脉冲峰值电流出现时，TVS 被击穿，并由击穿电压值上升至最大箝位电压值，随着脉冲电流呈指数下降，箝位电压亦下降，恢复到原来状态。因此，TVS 能抑制可能出现的脉冲功率的冲击，从而有效地保护电子线路。 TVS 峰值电流的试验波形采用标准波(指...
