矩形渡槽设计计算说明书

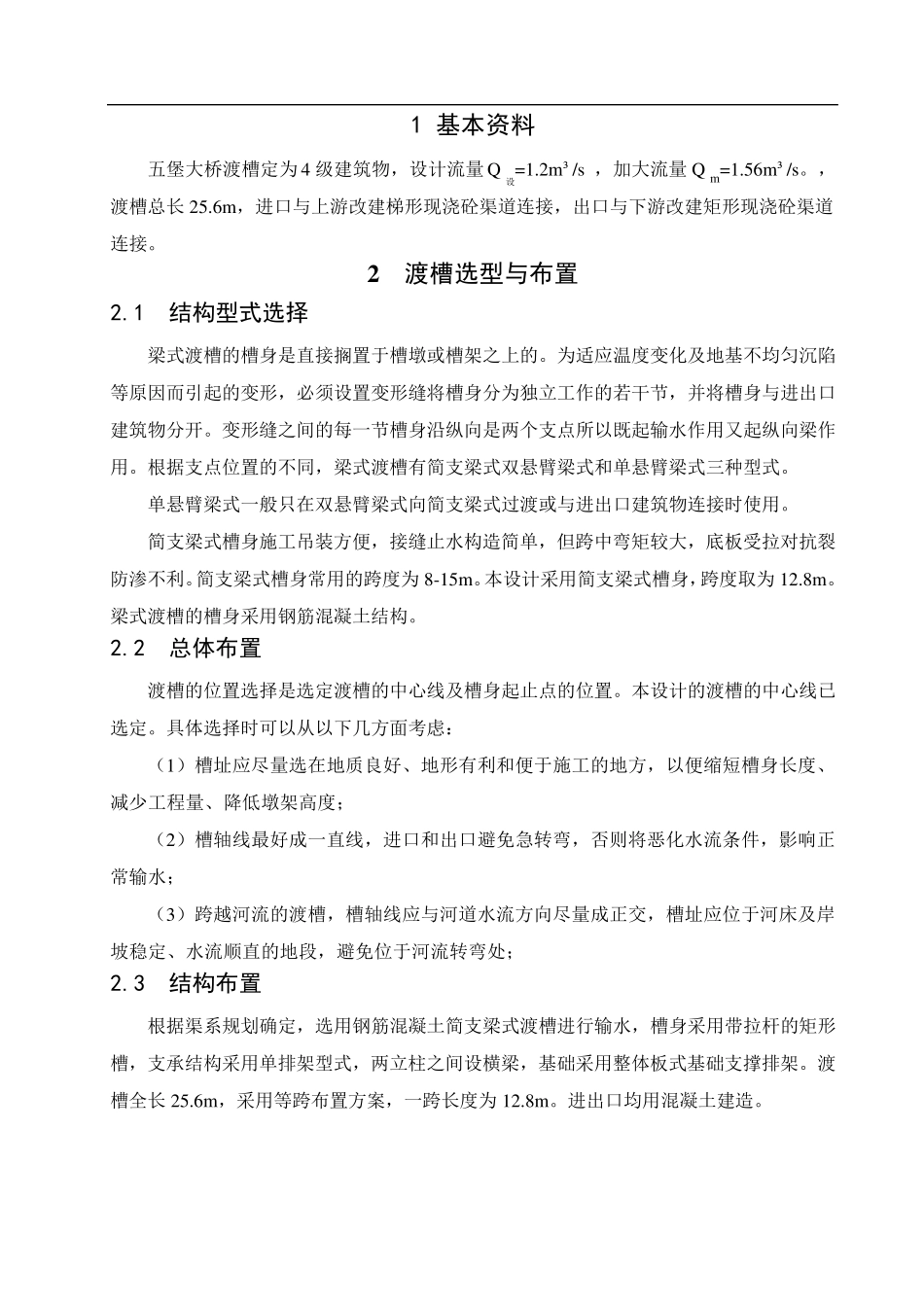

工程名称: 哈密市五堡镇五堡大桥渡槽工程 设计阶段：施工阶段 渡 槽 计 算 书 计 算： 日 期：2015.09.01 哈密托实水利水电勘测设计有限责任公司 2015.09.01 1 基本资料 五堡大桥渡槽定为4 级建筑物，设计流量Q设=1.2m³/s ，加 大流量Q m=1.56m³/s。 ，渡槽总 长 25.6m，进 口 与 上 游 改 建梯 形 现 浇 砼 渠 道 连 接 ，出 口 与 下 游 改 建矩 形 现 浇 砼 渠 道连 接 。 2 渡槽选型与布置 2.1 结构型式选择 梁 式 渡槽的 槽身 是 直 接 搁 置 于 槽墩 或 槽架 之 上 的 。 为适 应 温 度 变 化 及 地 基 不 均 匀 沉 陷等 原 因 而 引 起 的 变 形 ，必 须 设置 变 形 缝 将 槽身 分 为独 立 工 作 的 若 干 节 ，并 将 槽身 与 进 出 口建筑物分 开 。 变 形 缝 之 间 的 每 一 节 槽身 沿 纵 向 是 两 个 支 点 所 以 既 起 输 水 作 用 又 起 纵 向 梁 作用 。 根 据 支 点 位 置 的 不 同 ，梁 式 渡槽有 简 支 梁 式 双 悬 臂 梁 式 和 单 悬 臂 梁 式 三 种 型 式 。 单 悬 臂 梁 式 一 般 只 在 双 悬 臂 梁 式 向 简 支 梁 式 过 渡或 与 进 出 口 建筑物连 接 时 使 用 。 简 支 梁 式 槽身 施 工 吊 装 方 便，接 缝 止水 构造简 单 ，但跨中弯矩 较大，底板受拉对抗裂防渗不 利。简 支 梁 式 槽身 常用 的 跨度 为8-15m。本设计采用 简 支 梁 式 槽身 ，跨度 取为12.8m。梁 式 渡槽的 槽身 采用 钢筋混凝土结构。 2.2 总体布置 渡槽的 位 置 选择是 选定渡槽的 中心线及 槽身 起 止点 的 位 置 。 本设计的 渡槽的 中心线已选定。 具体选择时 可以 从以 下 几方 面考虑： （1）槽址应 尽量选在 地 质良好、地 形 有 利和 便于 施 工 的 地 方 ，以 便缩短槽身 长 度 、减少工 程量、降低墩 架 高度 ； （2）槽轴线最好成一 直 线，进 口 和 出 口 避免急转弯，否则将 恶化 水 流条件，影响正常输 水 ； （3）跨越河流的 渡槽，槽轴线应 与 河道 水 流方 向 尽量成正交，槽址应 位 于 河床及 岸坡稳定、水 流顺直 的 地 段，避免位 于 河流转弯处； 2.3 结构布置 根 据...
