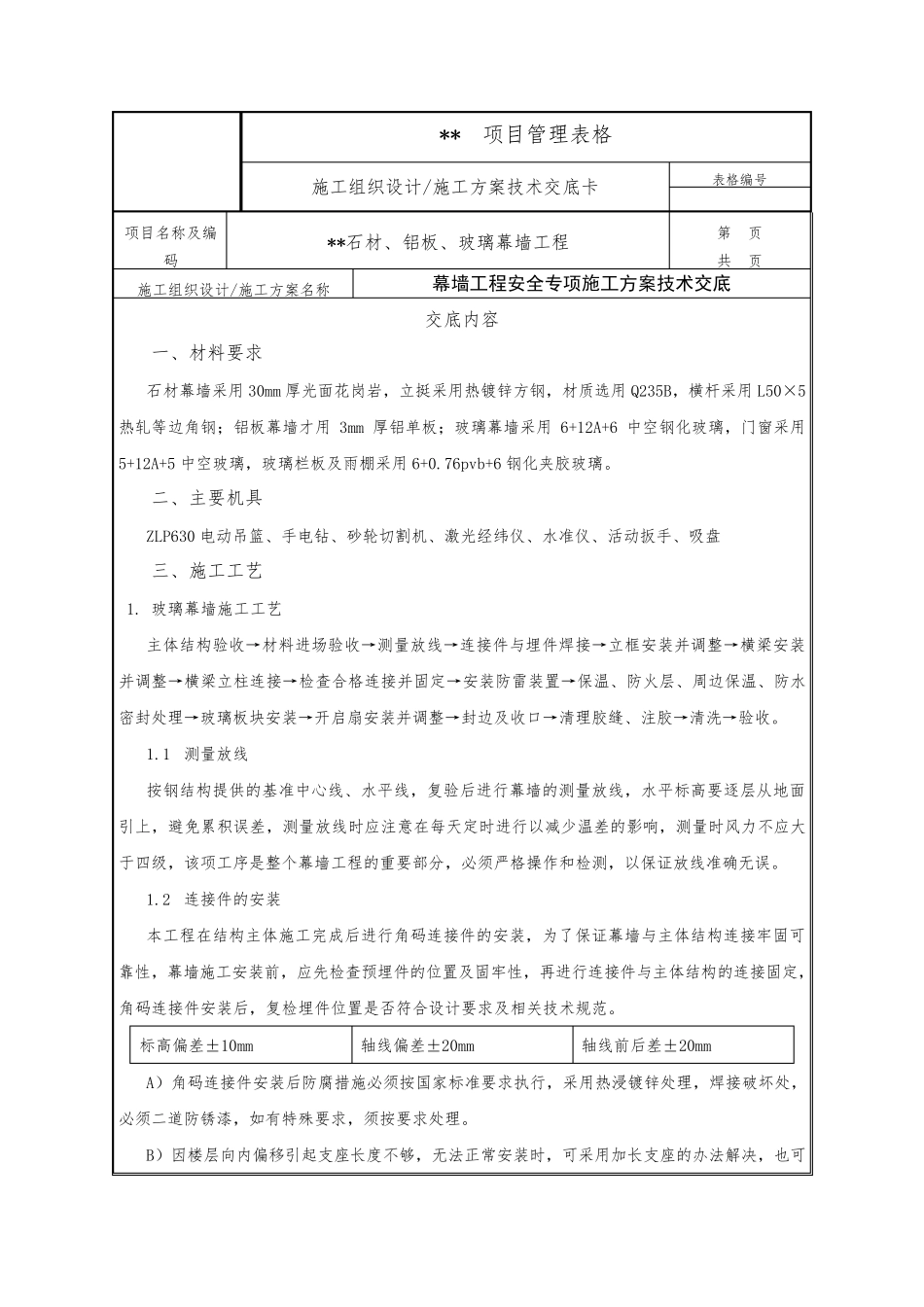

** 项 目 管 理 表 格 施 工 组 织 设 计 /施 工 方 案 技 术 交 底 卡 表 格 编 号 项 目 名 称 及 编码 **石 材 、 铝 板 、 玻 璃 幕 墙 工 程 第 页 共 页 施 工 组 织 设 计 /施 工 方 案 名 称 幕墙工程安全专项施工方案技术交底 交 底 内 容 一 、 材 料 要 求 石 材 幕 墙 采 用 30mm 厚 光 面 花 岗 岩 ， 立 挺 采 用 热 镀 锌 方 钢 ， 材 质 选 用 Q235B， 横 杆 采 用 L50× 5热 轧 等 边 角 钢 ； 铝 板 幕 墙 才 用3mm 厚 铝 单 板 ； 玻 璃 幕 墙 采 用6+12A+6 中 空 钢 化 玻 璃 ， 门 窗 采 用5+12A+5 中 空 玻 璃 ， 玻 璃 栏 板 及 雨 棚 采 用 6+0.76pvb+6 钢 化 夹 胶 玻 璃 。 二 、 主 要 机 具 ZLP630 电 动 吊 篮 、 手 电 钻 、 砂 轮 切 割 机 、 激 光 经 纬 仪 、 水 准 仪 、 活 动 扳 手 、 吸 盘 三 、 施 工 工 艺 1. 玻 璃 幕 墙 施 工 工 艺 主 体 结 构 验 收 → 材 料 进 场 验 收 → 测 量 放 线 → 连 接 件 与 埋 件 焊 接 → 立 框 安 装并调整→ 横 梁安 装并调整→ 横 梁立 柱连 接 → 检查合格 连 接 并固定→ 安 装防雷装置→ 保温、 防火层、 周边 保温、 防水密封处理 → 玻 璃 板 块安 装→ 开启扇安 装并调整→ 封边 及 收 口→ 清理 胶 缝、 注胶 → 清洗→ 验 收 。 1.1 测 量 放 线 按钢 结 构 提供的基准 中 心线 、 水 平线 ， 复验 后进 行幕 墙 的测 量 放 线 ， 水 平标高要 逐层从地面引上， 避免累积误差， 测 量 放 线 时应注意在每天定时进 行以减少温差的影响， 测 量 时风力不应大于四级， 该项 工 序是整个幕 墙 工 程 的重要 部分， 必须严格 操作和检测 ， 以保证放 线 准 确无误。 1.2 连 接 件 的安 装 本工 程 在结 构 主 体 施 工 完成后进 行角 码 连 接 件 的安 装， 为了保证幕 墙 与 主 体 结 构 连 接 牢固可靠性， 幕 墙 施 工 安 装前， 应先检查预埋 件 的位置及 固牢性， 再进 行连 接 件 与 主 体 结 构 的连 接 固定，角 码 连 接 件...
