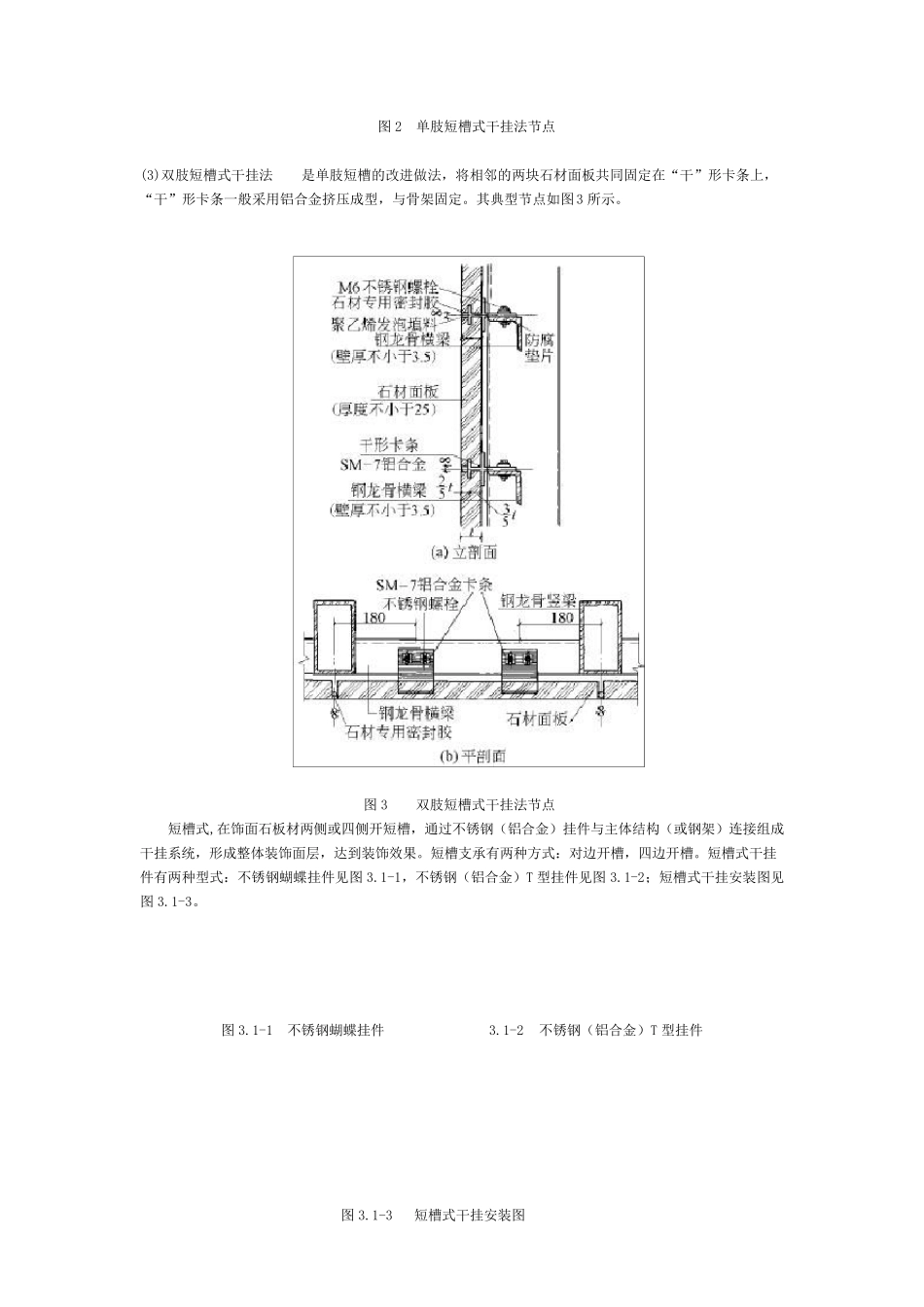

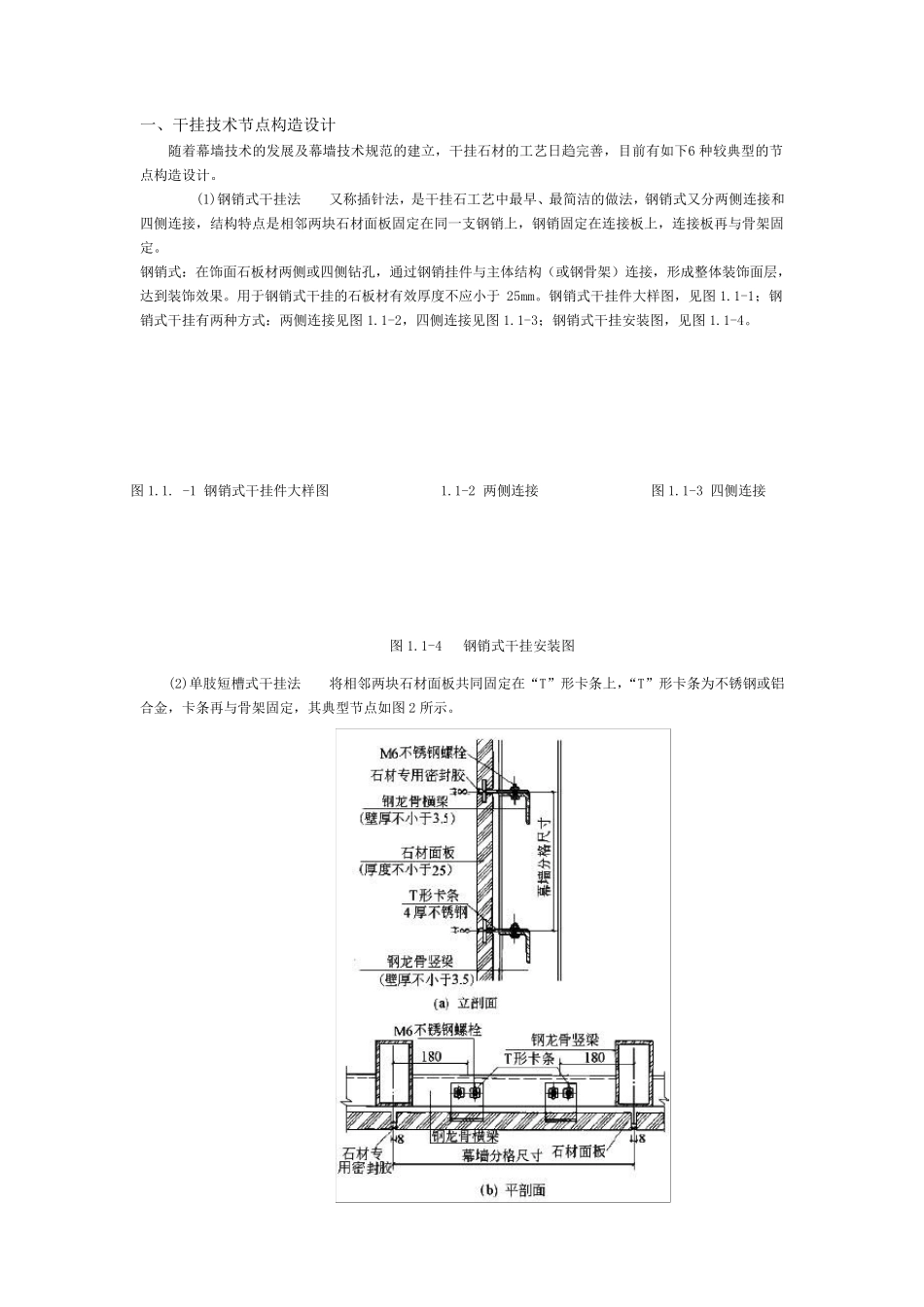

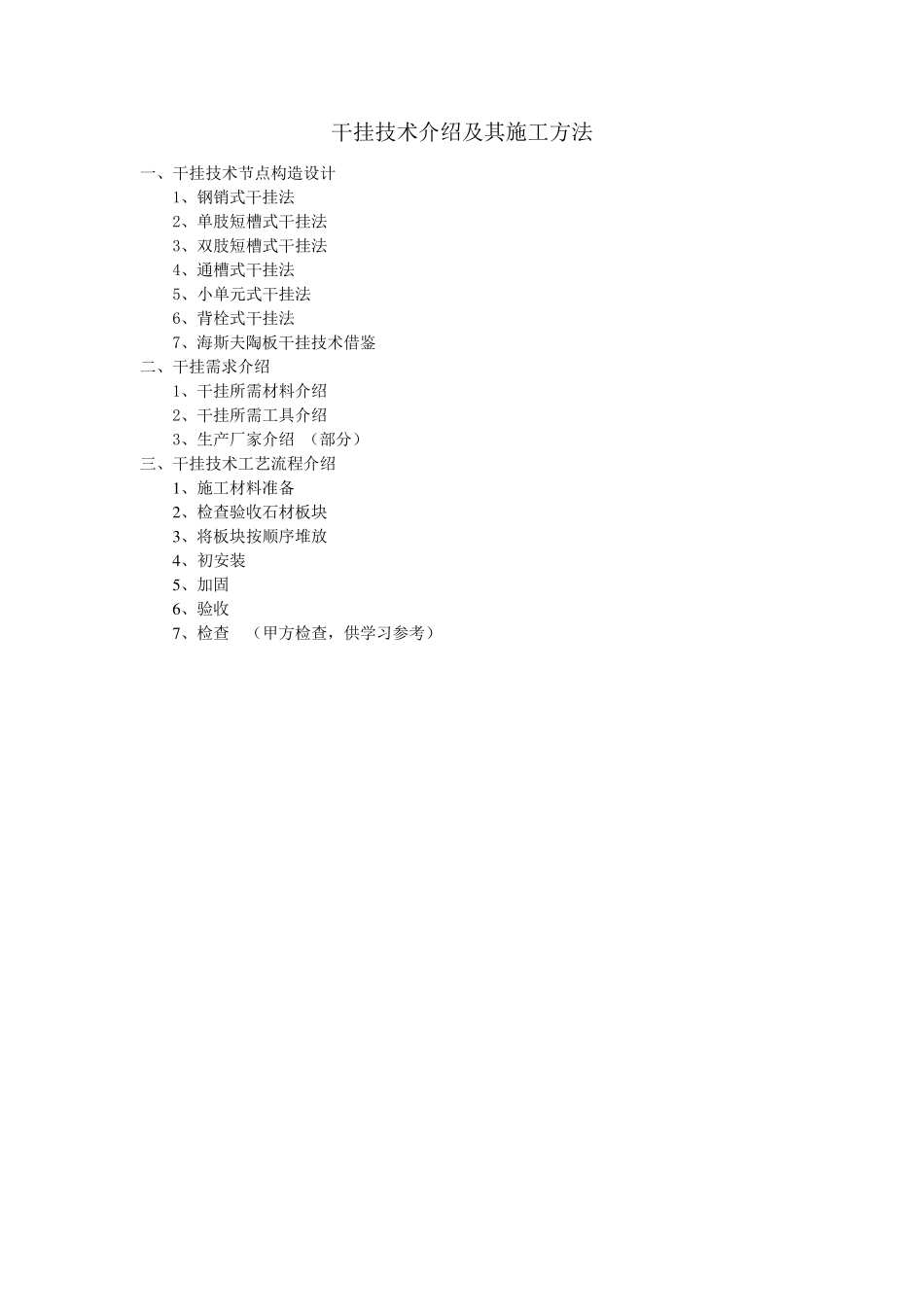

干挂技术介绍及其施工方法 一、干挂技术节点构造设计 1、钢销式干挂法 2、单肢短槽式干挂法 3、双肢短槽式干挂法 4、通槽式干挂法 5、小单元式干挂法 6、背栓式干挂法 7、海斯夫陶板干挂技术借鉴 二、干挂需求介绍 1、干挂所需材料介绍 2、干挂所需工具介绍 3、生产厂家介绍 （部分） 三、干挂技术工艺流程介绍 1 、施工材料准备 2 、检查验收石材板块 3 、将板块按顺序堆放 4 、初安装 5 、加固 6 、验收 7 、检查 （甲方检查，供学习参考） 一、干挂技术节点构造设计 随着幕墙技术的发展及幕墙技术规范的建立，干挂石材的工艺日趋完善，目前有如下6 种较典型的节点构造设计。 (1)钢销式干挂法 又称插针法，是干挂石工艺中最早、最简洁的做法，钢销式又分两侧连接和四侧连接，结构特点是相邻两块石材面板固定在同一支钢销上，钢销固定在连接板上，连接板再与骨架固定。 钢销式：在饰面石板材两侧或四侧钻孔，通过钢销挂件与主体结构（或钢骨架）连接，形成整体装饰面层，达到装饰效果。用于钢销式干挂的石板材有效厚度不应小于25mm。钢销式干挂件大样图，见图1.1-1；钢销式干挂有两种方式：两侧连接见图1.1-2，四侧连接见图1.1-3；钢销式干挂安装图，见图1.1-4。 (2)单肢短槽式干挂法 将相邻两块石材面板共同固定在“T”形卡条上，“T”形卡条为不锈钢或铝合金，卡条再与骨架固定，其典型节点如图2 所示。 图1.1. -1 钢销式干挂件大样图 1.1-2 两侧连接 图1.1-3 四侧连接 图1.1-4 钢销式干挂安装图 图2 单肢短槽式干挂法节点 (3)双肢短槽式干挂法 是单肢短槽的改进做法，将相邻的两块石材面板共同固定在“干”形卡条上，“干”形卡条一般采用铝合金挤压成型，与骨架固定。其典型节点如图3 所示。 图3 双肢短槽式干挂法节点 短槽式,在饰面石板材两侧或四侧开短槽，通过不锈钢（铝合金）挂件与主体结构（或钢架）连接组成干挂系统，形成整体装饰面层，达到装饰效果。短槽支承有两种方式：对边开槽，四边开槽。短槽式干挂件有两种型式：不锈钢蝴蝶挂件见图3.1-1，不锈钢（铝合金）T 型挂件见图3.1-2；短槽式干挂安装图见图3.1-3。 图3.1-3 短槽式干挂安装图 图3.1-1 不锈钢蝴蝶挂件 3.1-2 不锈钢（铝合金）T 型挂件 (4)通槽式干挂法 原理与单肢短槽式干挂法相近，只是采用通长卡条，上下开通槽。在单元式石材幕墙中，更多采用这种干挂法。 通槽式,在饰面石板材两侧或四侧开通长槽...
