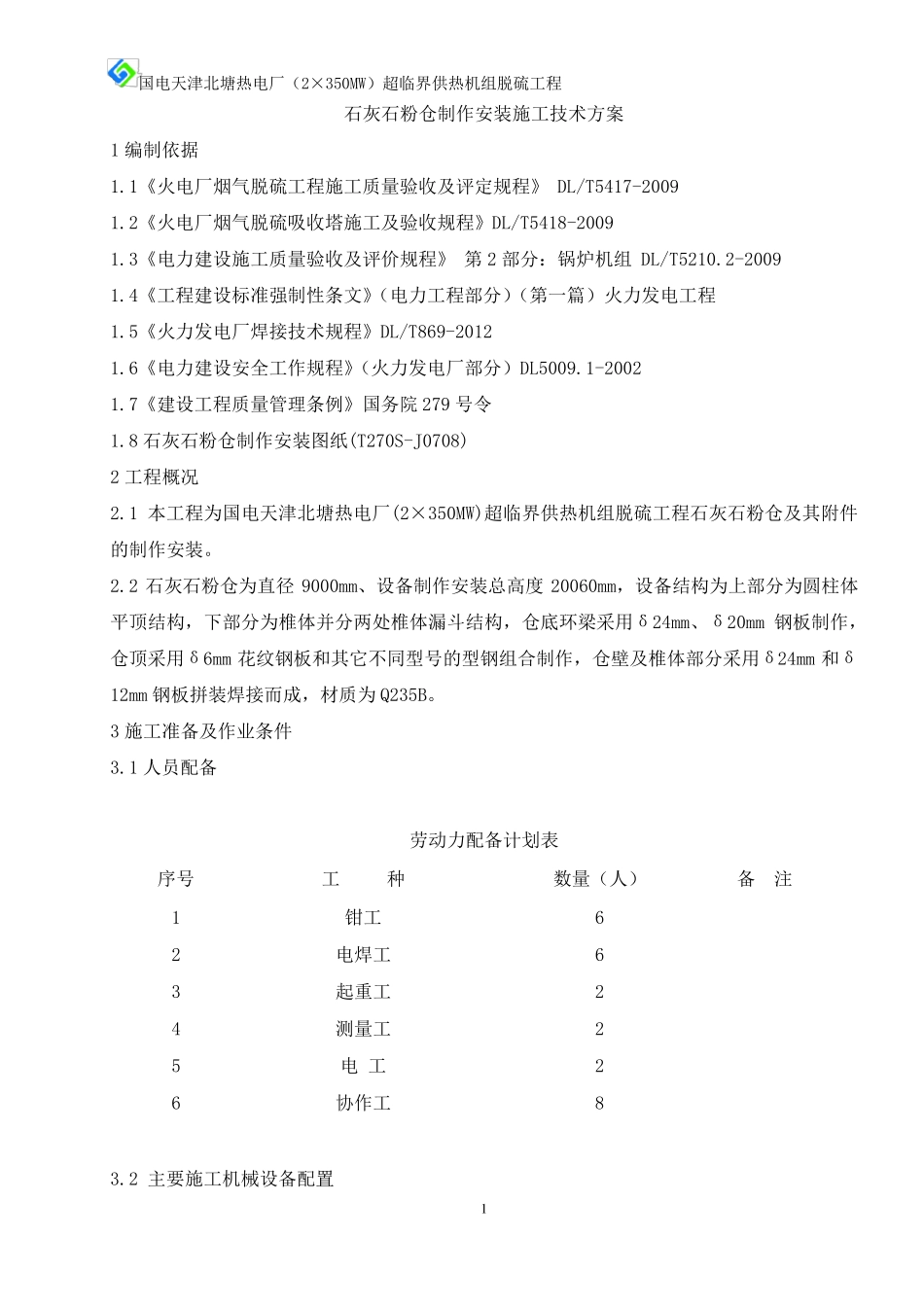

石灰石粉仓制作安装施工技术方案

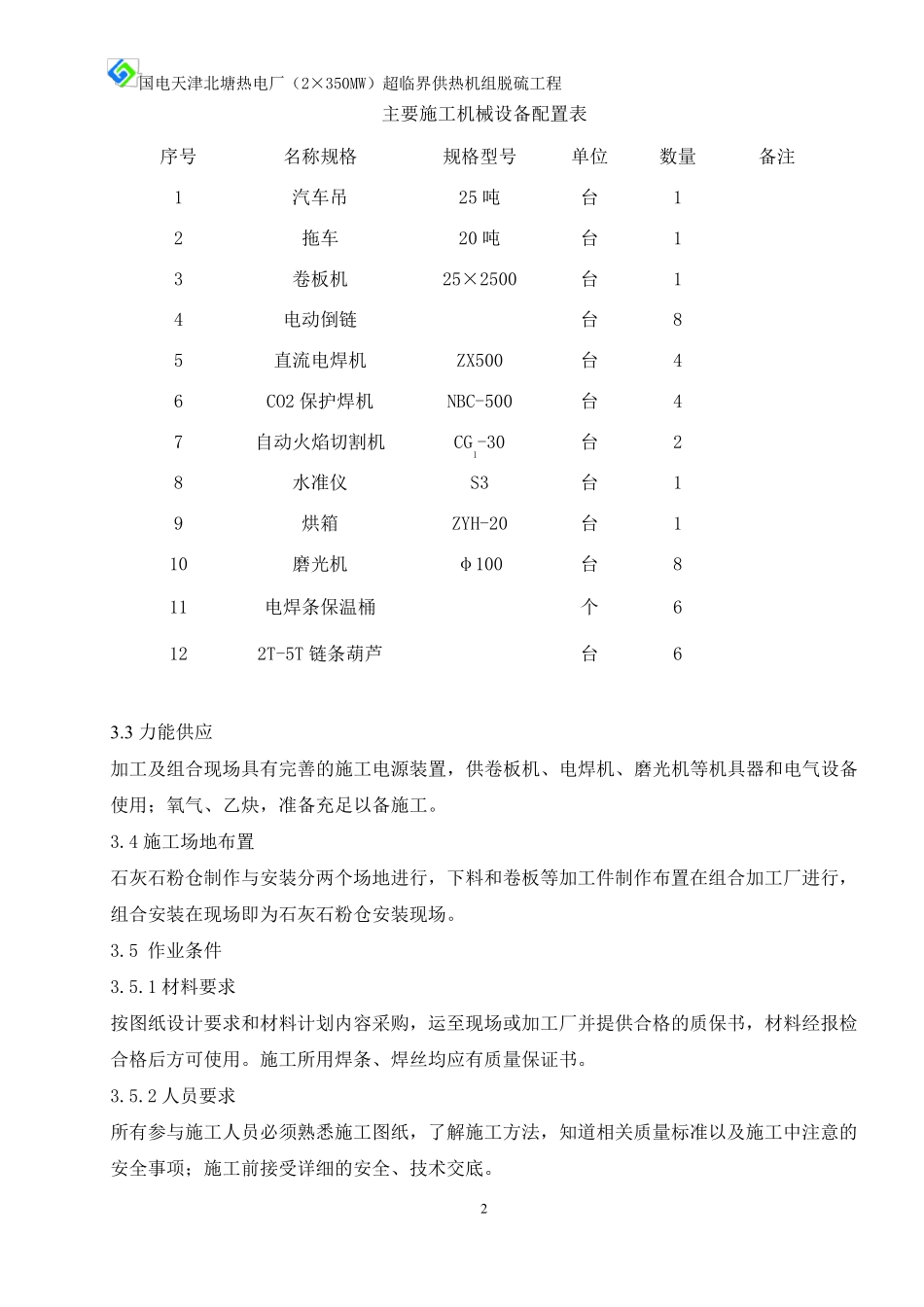

国电天津北塘热电厂（2×350MW）超临界供热机组脱硫工程 1 石灰石粉仓制作安装施工技术方案 1 编制依据 1.1《火电厂烟气脱硫工程施工质量验收及评定规程》 DL/T5417-2009 1.2《火电厂烟气脱硫吸收塔施工及验收规程》DL/T5418-2009 1.3《电力建设施工质量验收及评价规程》 第 2 部分：锅炉机组 DL/T5210.2-2009 1.4《工程建设标准强制性条文》（电力工程部分）（第一篇）火力发电工程 1.5《火力发电厂焊接技术规程》DL/T869-2012 1.6《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002 1.7《建设工程质量管理条例》国务院 279 号令 1.8 石灰石粉仓制作安装图纸(T270S-J0708) 2 工程概况 2.1 本工程为国电天津北塘热电厂(2×350MW)超临界供热机组脱硫工程石灰石粉仓及其附件的制作安装。 2.2 石灰石粉仓为直径 9000mm、设备制作安装总高度 20060mm，设备结构为上部分为圆柱体平顶结构，下部分为椎体并分两处椎体漏斗结构，仓底环梁采用δ24mm、δ20mm 钢板制作，仓顶采用δ6mm 花纹钢板和其它不同型号的型钢组合制作，仓壁及椎体部分采用δ24mm 和δ12mm 钢板拼装焊接而成，材质为 Q235B。 3 施工准备及作业条件 3.1 人员配备 劳动力配备计划表 序号 工 种 数量（人） 备 注 1 钳工 6 2 电焊工 6 3 起重工 2 4 测量工 2 5 电 工 2 6 协作工 8 3.2 主要施工机械设备配置 国电天津北塘热电厂（2×350MW）超临界供热机组脱硫工程 2 主要施工机械设备配置表 3 .3 力能供应 加工及组合现场具有完善的施工电源装置，供卷板机、电焊机、磨光机等机具器和电气设备使用；氧气、乙炔，准备充足以备施工。 3.4 施工场地布置 石灰石粉仓制作与安装分两个场地进行，下料和卷板等加工件制作布置在组合加工厂进行，组合安装在现场即为石灰石粉仓安装现场。 3.5 作业条件 3.5.1 材料要求 按图纸设计要求和材料计划内容采购，运至现场或加工厂并提供合格的质保书，材料经报检合格后方可使用。施工所用焊条、焊丝均应有质量保证书。 3.5.2 人员要求 所有参与施工人员必须熟悉施工图纸，了解施工方法，知道相关质量标准以及施工中注意的安全事项；施工前接受详细的安全、技术交底。 序号 名称规格 规格型号 单位 数量 备注 1 汽 车 吊 25 吨 台 1 2 拖 车 20 吨 台 1 3 卷板机 25×2500 台 1 4 电动 倒 链 台 8 5 直 流 电焊机 ZX500...
