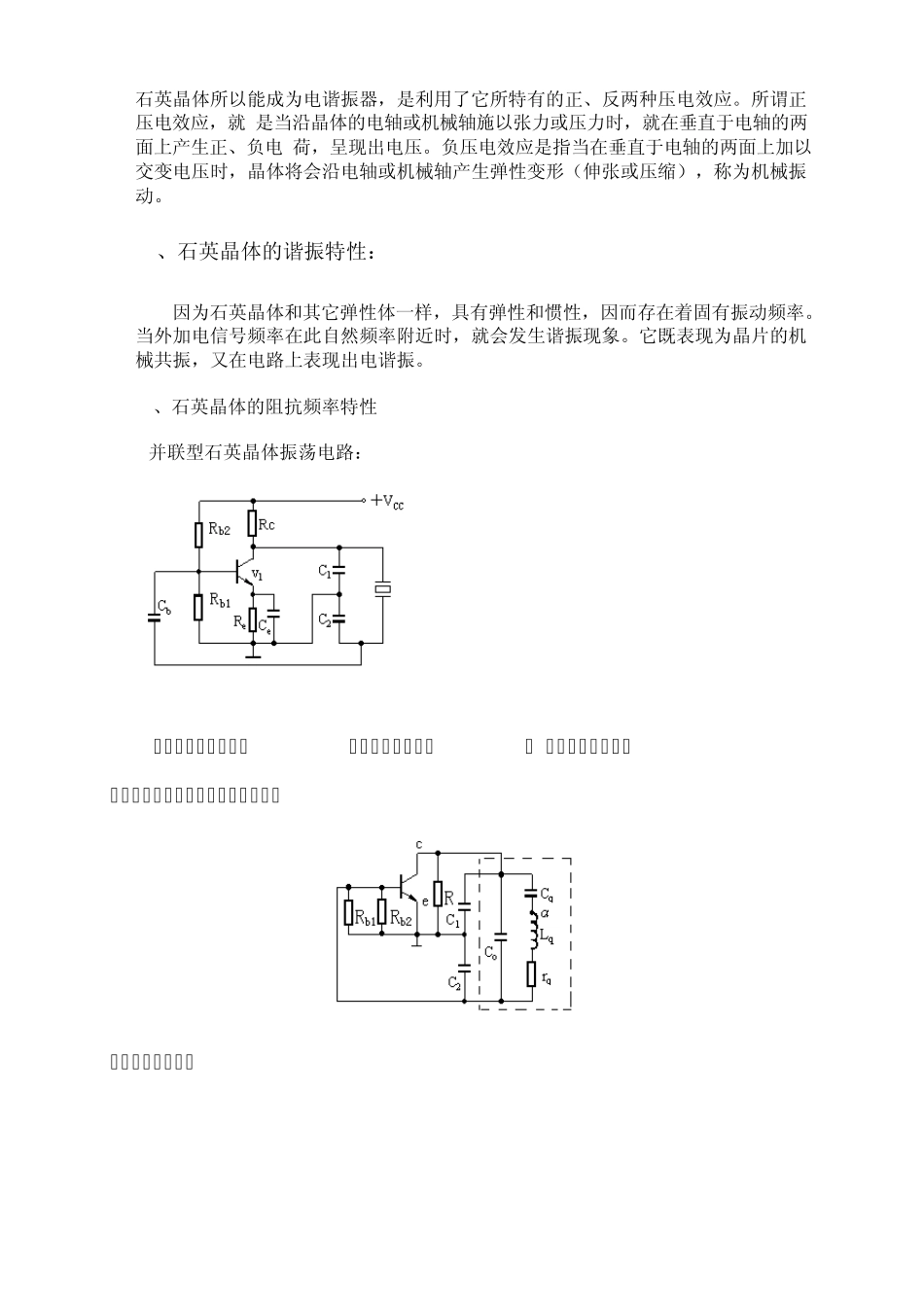

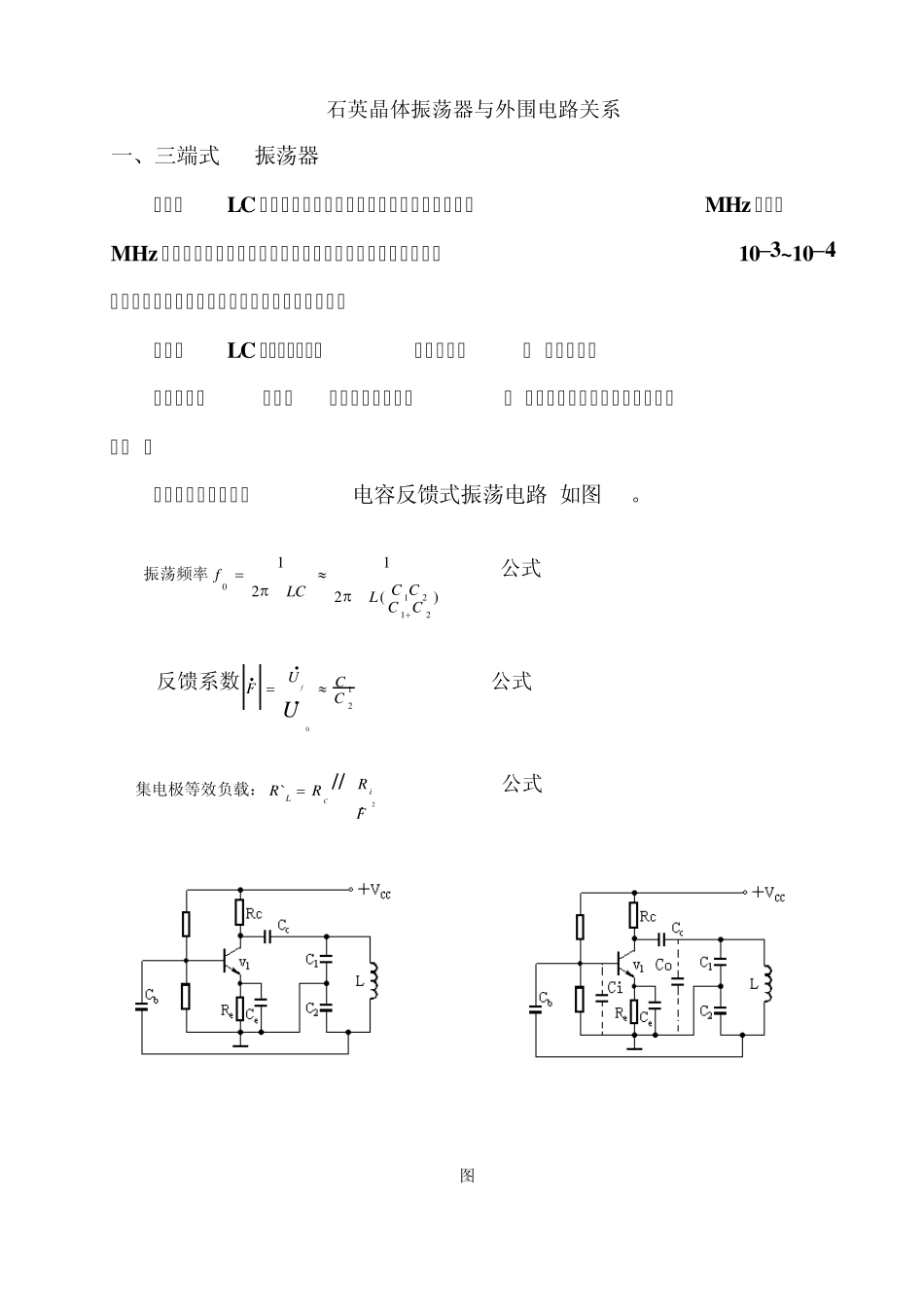

石英晶体振荡器与外围电路关系 一、三端式 LC振荡器 三端式LC 振荡电路是经常被采用的，其工作频率约在几MHz 到几百MHz 的范围，频率稳定度也比变压器耦合振荡电路高一些，约为10–3~10–4量级，采取一些稳频措施后，还可以再提高一点。 三端式LC 振荡电路以分为电感三端式和 电容三端式 电容三端式又分为串联型电容三端式和 并联型电容三端式（也有叫三点式） 。 并联型电容三端式：电容反馈式振荡电路,如图 1a。 振荡频率)(212121210CCCCLLCf (公式 1) 反馈系数210CCUFUf (公式 2) 集电极等效负载：2//`FRRRiLC (公式 3) a b 图 1 在这个电路中若要提高电容反馈式振荡电路的振荡频率，势必要减小C1和C2的电容量和L的电感量。实际上不C1和C2的电容量减小到一定程度时，晶体管的极间电容和电路中的杂散电容将纳入C1和C2中，从而影响振荡频率。这些电容等效为放大电路的输入电容Ci和输出电容C。，如图1b中所标注。 电路的优点: 1. 电容反馈三端电路的优点是振荡波形好。 2. 电路的频率稳定度较高，适当加大回路的电容量，就可以减小不稳定因素对振荡频率的影响。 3. 电容三端电路的工作频率可以做得较高，可直接利用振 荡管的输出、输入电容作为回路的振荡电容。它的工作频率可做到几十MHz,采用共基放大电路可做到几百MHz的甚高频波段范围。 电路的缺点： 调C1 或C2 来改变振荡频率时，反馈系数也将改变。 改进型电容反馈式振荡电路，如图2： 图2 在电感支路串联一个小容量电容C，而且C＜＜C1，C＜＜C2，这样 CCCC111121 总电容约为C，因面电路的振荡频率为： LCf210  (公式4) 二、石英晶体振荡器 1 、石英晶体的压电特性 石英晶体所以能成为电谐振器，是利用了它所特有的正、反两种压电效应。所谓正压电效应，就 是当沿晶体的电轴或机械轴施以张力或压力时，就在垂直于电轴的两面上产生正、负电 荷，呈现出电压。负压电效应是指当在垂直于电轴的两面上加以交变电压时，晶体将会沿电轴或机械轴产生弹性变形（伸张或压缩），称为机械振动。 2 、石英晶体的谐振特性： 因为石英晶体和其它弹性体一样，具有弹性和惯性，因而存在着固有振动频率。当外加电信号频率在此自然频率附近时，就会发生谐振现象。它既表现为晶片的机械共振，又在电路上表现出电谐振。 3、石英晶体的阻抗频率特性 并联型石英晶体振荡电路： 石英晶振可以等效为一个串联谐振回路或...
