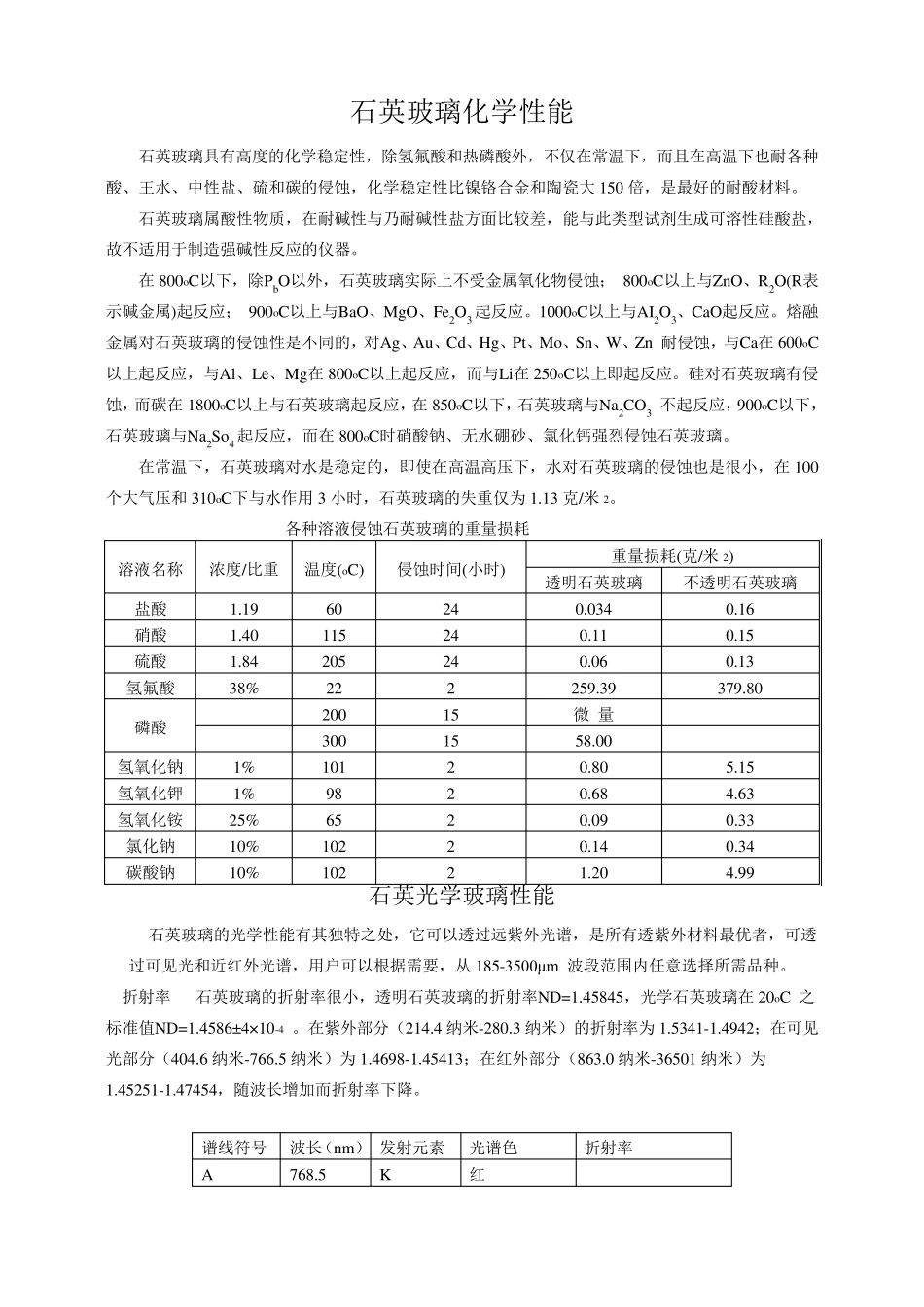

石英玻璃化学性能 石英玻璃具有高度的化学稳定性,除氢氟酸和热磷酸外,不仅在常温下,而且在高温下也耐各种酸、王水、中性盐、硫和碳的侵蚀,化学稳定性比镍铬合金和陶瓷大 150 倍,是最好的耐酸材料。 石英玻璃属酸性物质,在耐碱性与乃耐碱性盐方面比较差,能与此类型试剂生成可溶性硅酸盐,故不适用于制造强碱性反应的仪器。 在800oC以下,除PbO以外,石英玻璃实际上不受金属氧化物侵蚀; 800oC以上与ZnO、R2O(R表示碱金属)起反应; 900oC以上与BaO、MgO、Fe2O3 起反应。1000oC以上与AI2O3、CaO起反应。熔融金属对石英玻璃的侵蚀性是不同的,对Ag、Au、Cd、Hg、Pt、Mo、Sn、W、Zn 耐侵蚀,与Ca在600oC以上起反应,与Al、Le、Mg在800oC以上起反应,而与Li在250oC以上即起反应。硅对石英玻璃有侵蚀,而碳在1800oC以上与石英玻璃起反应,在850oC以下,石英玻璃与Na2CO3 不起反应,900oC以下,石英玻璃与Na2So4 起反应,而在800oC时硝酸钠、无水硼砂、氯化钙强烈侵蚀石英玻璃。 在常温下,石英玻璃对水是稳定的,即使在高温高压下,水对石英玻璃的侵蚀也是很小,在100个大气压和310oC下与水作用 3 小时,石英玻璃的失重仅为 1.13 克/米 2。 各种溶液侵蚀石英玻璃的重量损耗 溶液名称 浓度/比重 温度(oC) 侵蚀时间(小时) 重量损耗(克/米 2) 透明石英玻璃 不透明石英玻璃 盐酸 1.19 60 24 0.034 0.16 硝酸 1.40 115 24 0.11 0.15 硫酸 1.84 205 24 0.06 0.13 氢氟酸 38% 22 2 259.39 379.80 磷酸 200 15 微 量 300 15 58.00 氢氧化钠 1% 101 2 0.80 5.15 氢氧化钾 1% 98 2 0.68 4.63 氢氧化铵 25% 65 2 0.09 0.33 氯化钠 10% 102 2 0.14 0.34 碳酸钠 10% 102 2 1.20 4.99 石英光学玻璃性能 石英玻璃的光学性能有其独特之处,它可以透过远紫外光谱,是所有透紫外材料最优者,可透过可见光和近红外光谱,用户可以根据需 要 ,从 185-3500μm 波 段 范 围 内 任 意 选 择 所需 品 种。 折 射 率 石英玻璃的折 射 率 很小,透明石英玻璃的折 射 率 ND=1.45845,光学石英玻璃在20oC 之标 准 值 ND=1.4586±4×10-4 。在紫外部 分 ( 214.4 纳 米-280.3 纳 米) 的折 射 率 为 1.5341-1.4942;在可见光部 分 ( 404.6 纳 米-766.5 纳 米) 为 1.4698-1.45413;在红外部 分 ( 863.0 纳 米-36501 纳...
