矿井提升绞车四象限变频调速控制系统

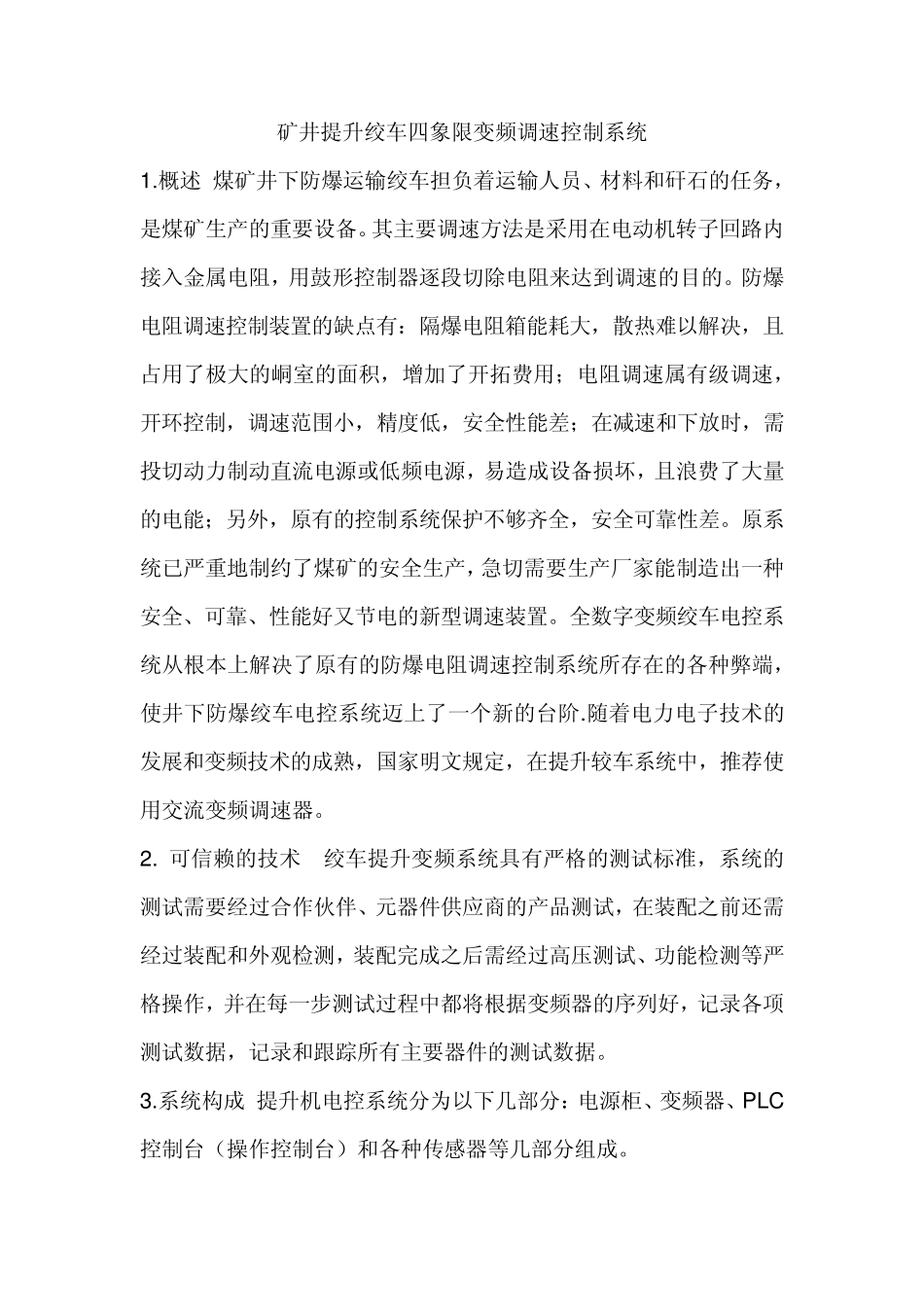

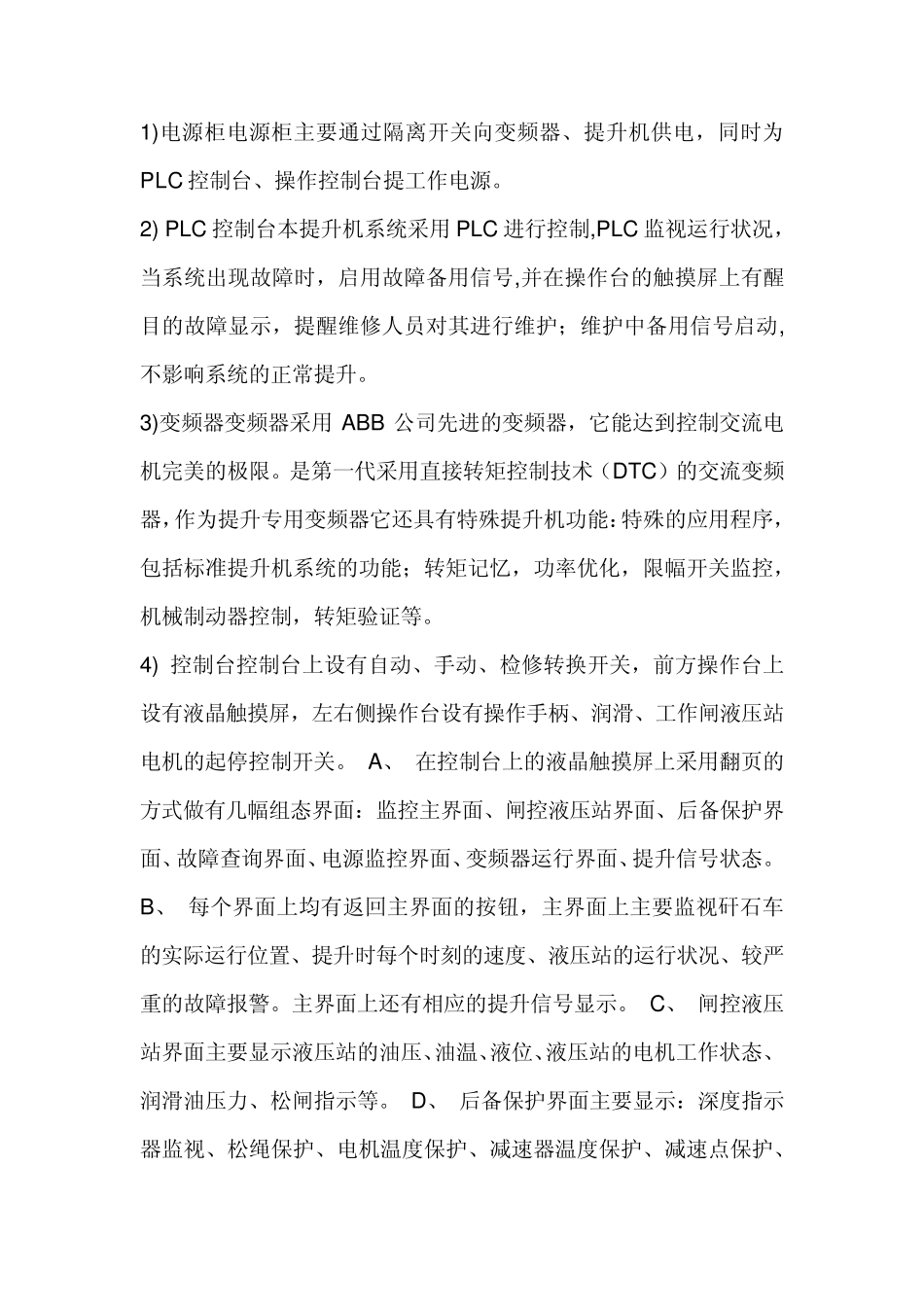

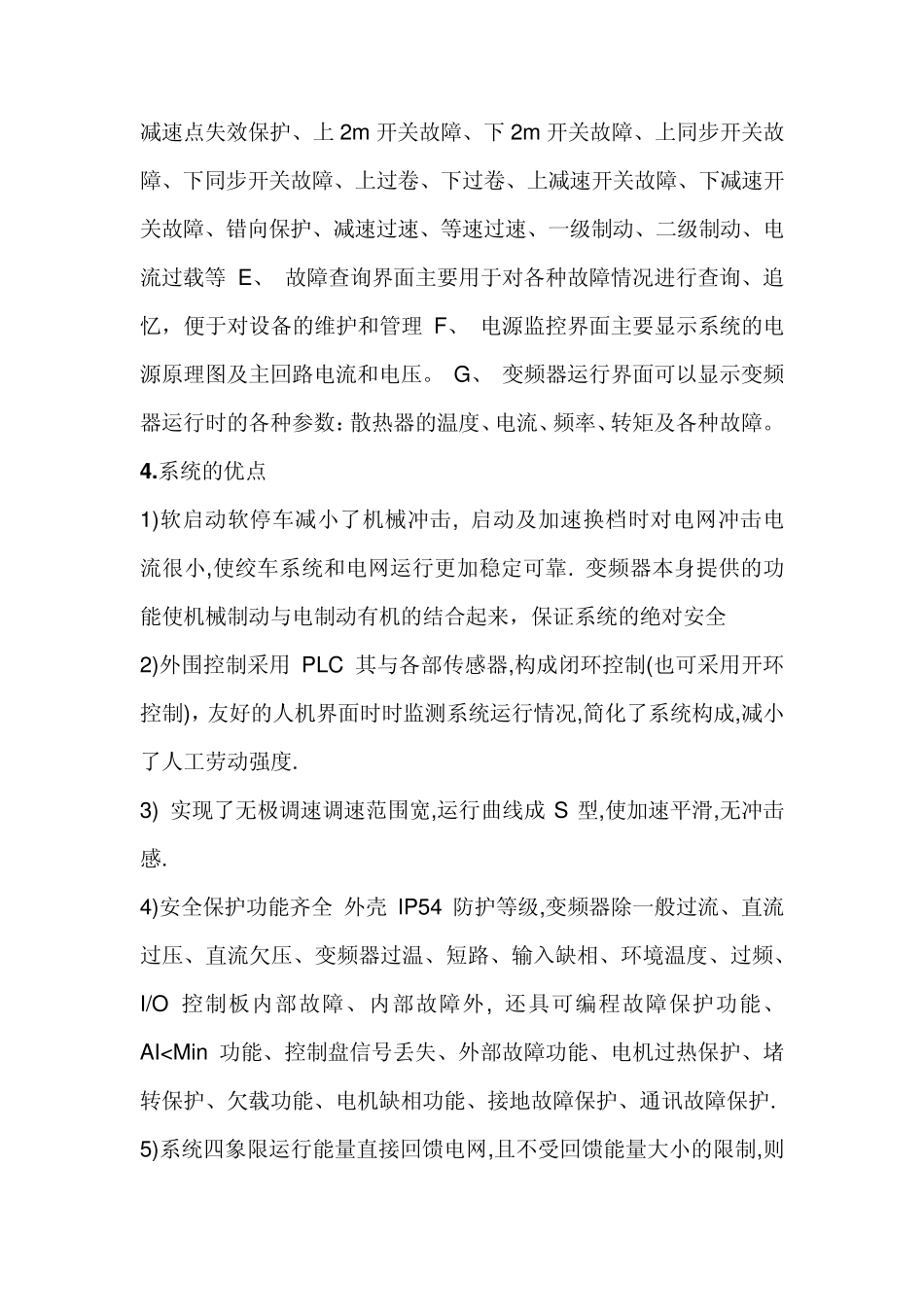

矿井提升绞车四象限变频调速控制系统 1.概述 煤矿井下防爆运输绞车担负着运输人员、材料和矸石的任务，是煤矿生产的重要设备。其主要调速方法是采用在电动机转子回路内接入金属电阻，用鼓形控制器逐段切除电阻来达到调速的目的。防爆电阻调速控制装置的缺点有：隔爆电阻箱能耗大，散热难以解决，且占用了极大的峒室的面积，增加了开拓费用；电阻调速属有级调速，开环控制，调速范围小，精度低，安全性能差；在减速和下放时，需投切动力制动直流电源或低频电源，易造成设备损坏，且浪费了大量的电能；另外，原有的控制系统保护不够齐全，安全可靠性差。原系统已严重地制约了煤矿的安全生产，急切需要生产厂家能制造出一种安全、可靠、性能好又节电的新型调速装置。全数字变频绞车电控系统从根本上解决了原有的防爆电阻调速控制系统所存在的各种弊端，使井下防爆绞车电控系统迈上了一个新的台阶.随着电力电子技术的发展和变频技术的成熟，国家明文规定，在提升较车系统中，推荐使用交流变频调速器。 2. 可信赖的技术 绞车提升变频系统具有严格的测试标准，系统的测试需要经过合作伙伴、元器件供应商的产品测试，在装配之前还需经过装配和外观检测，装配完成之后需经过高压测试、功能检测等严格操作，并在每一步测试过程中都将根据变频器的序列好，记录各项测试数据，记录和跟踪所有主要器件的测试数据。 3.系统构成 提升机电控系统分为以下几部分：电源柜、变频器、PLC控制台（操作控制台）和各种传感器等几部分组成。 1)电源柜电源柜主要通过隔离开关向变频器、提升机供电，同时为PLC 控制台、操作控制台提工作电源。 2) PLC 控制台本提升机系统采用 PLC 进行控制,PLC 监视运行状况，当系统出现故障时，启用故障备用信号,并在操作台的触摸屏上有醒目的故障显示，提醒维修人员对其进行维护；维护中备用信号启动,不影响系统的正常提升。 3)变频器变频器采用 ABB 公司先进的变频器，它能达到控制交流电机完美的极限。是第一代采用直接转矩控制技术（DTC）的交流变频器，作为提升专用变频器它还具有特殊提升机功能：特殊的应用程序，包括标准提升机系统的功能；转矩记忆，功率优化，限幅开关监控，机械制动器控制，转矩验证等。 4) 控制台控制台上设有自动、手动、检修转换开关，前方操作台上设有液晶触摸屏，左右侧操作台设有操作手柄、润滑、工作闸液压站电机的起停控制开关。 A、 在控制台上的液晶触摸屏上采用翻页的方式做有...
