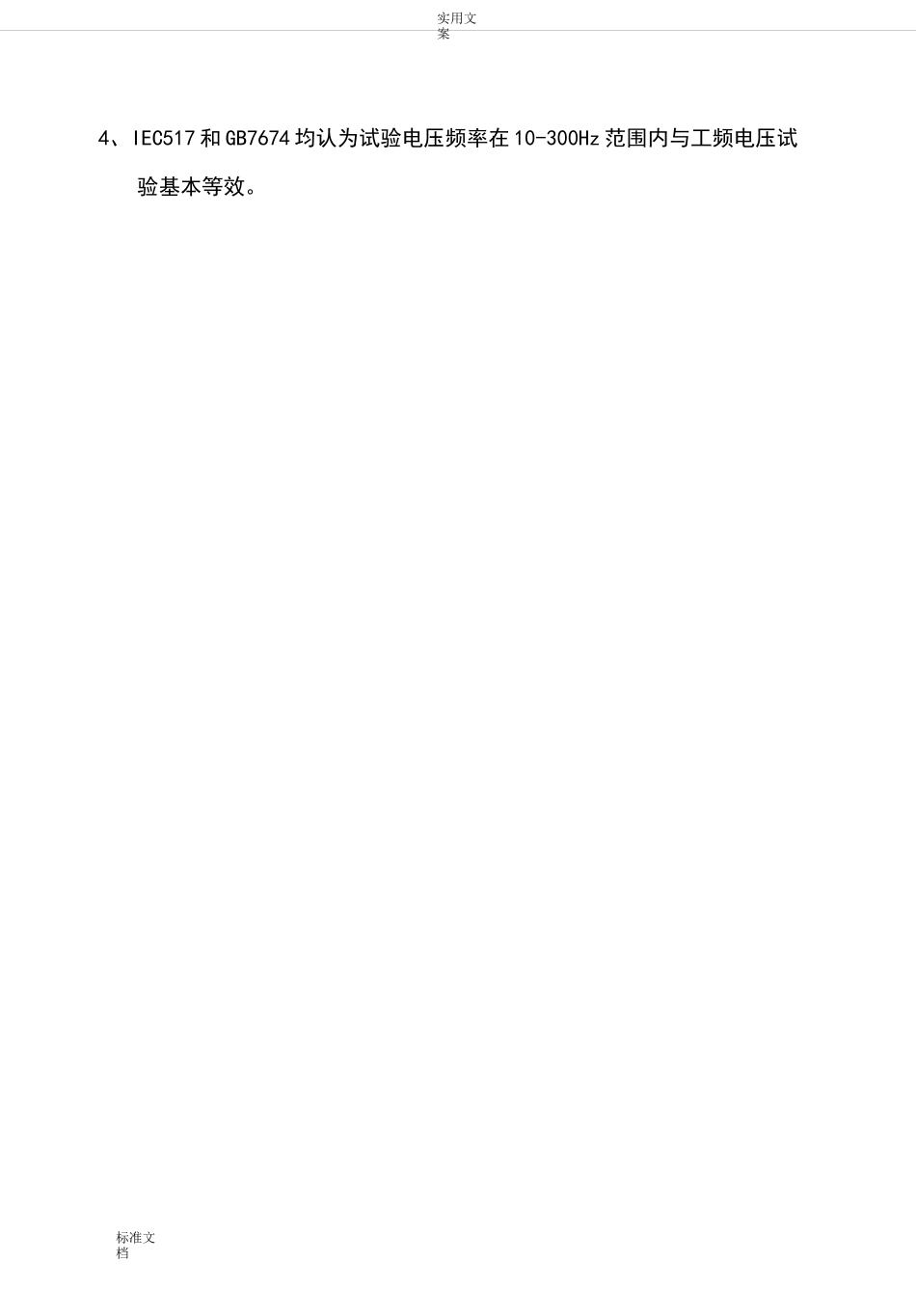

标准文档110kVGIS 交流耐压试验方案【摘要】方案提出了 110kV 变电站 110kVGIS 交流耐压试验的加压程序、试验接线、方法、安全措施及配合事项等内容。一、工程概况：本工程为新建 110kV 变电站工程，110kV 部分采用 SF6 封闭式组合电器（以下简称 GIS）设备°110kV 进线 2 个间隔、出线 3 个间隔、分段 2 个间隔、母线 3 段为一体的 GIS，采用西安西开高压开关电气股份有限公司的设备。电气接线选择两线三变扩大外桥接线方式。GIS 型号为 LWG2-126，属于SF6 气体绝缘金属封闭开关设备。二、试验目的：为了检查 GIS 总体安装后的绝缘性能是否完好，验证是否存在各种隐患（如内部如遗留杂物、安装工艺不良、运输过程中引起内部零件移位等原因，可能会改变原设计的电场分布而造成薄弱环节和隐患），所导致内部故障或可能会在运行中造成重大事故。为保证该设备安全投入运行，故进行交流耐压试验。三、试验依据：1、GB50150-2006《电气装置安装工程电气设备交接试验标准》2、GB7674—1997《72.5kV 及以上气体绝缘金属封闭开关设备》3、Q/FJG10029，2-2004 福建省电力有限公司企业标准《电力设备交接和预防性试验规程》第 7.1.1 条规定，试验电压值为出厂试验电压的 80%。产品出厂试验电压断口及导体对地 110kV 为 230kV，现场交接试验电压断口及导体对地 110kV 为 184kV。实用文案标准文档4、IEC517 和 GB7674 均认为试验电压频率在 10-300Hz 范围内与工频电压试验基本等效。标准文档12、试验装置的电源开关，应具有明显断开点，并有可靠的过载，过压保护装置13、试验设备加电前必须先检查接线，将所有仪器、设备归零位，并通知现场人员离开高压试验区域。14、操作时必须有监护人监视并呼唱。加压过程中，工作人员应精神集中，监护人传达口令应清楚准确，防止异常情况的发生。当出现异常情况时，应立即停止试验，断开电源，并经放电、并将升压设备的高压部分短路接地后方可检查，查明原因后，方可继续试验。15、更改接线，首先断开试验电源，再进行放电，并将调压设备的高压部分短路接地后方更改接线。16、高压试验设备的高压电极在非加压试验期间应用接地棒接地，GIS 做完耐压试验后应接地放电。17、试验结束，恢复因试验需要临时解除 GIS 的防误闭锁装置（包括机械的和电气的），并拆除因试验需要临时二次短接线，恢复 CT 的二次端子连接片。必须检查 GIS 上是否有被遗忘的工具、导线等物品，拆除围...
