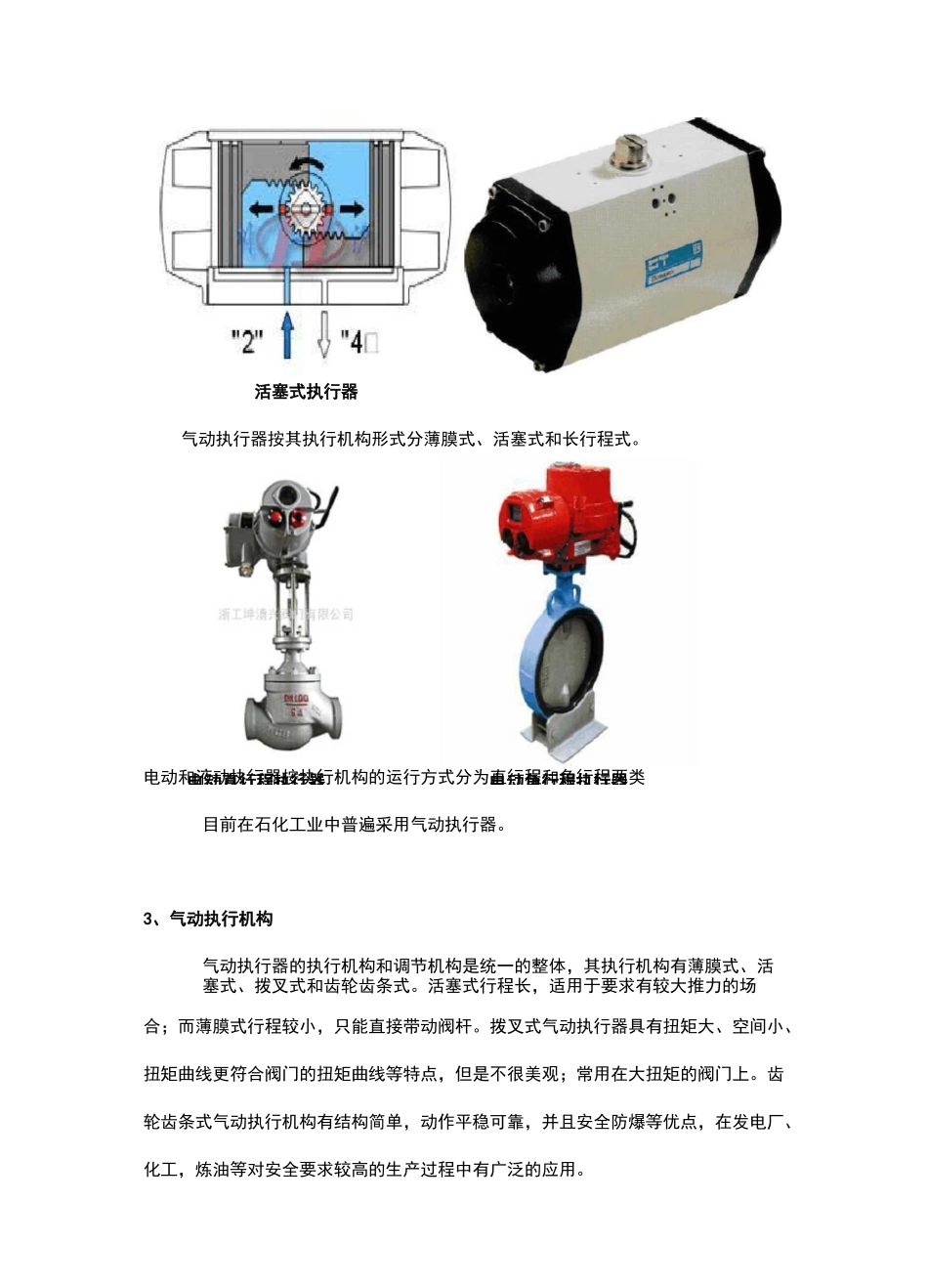

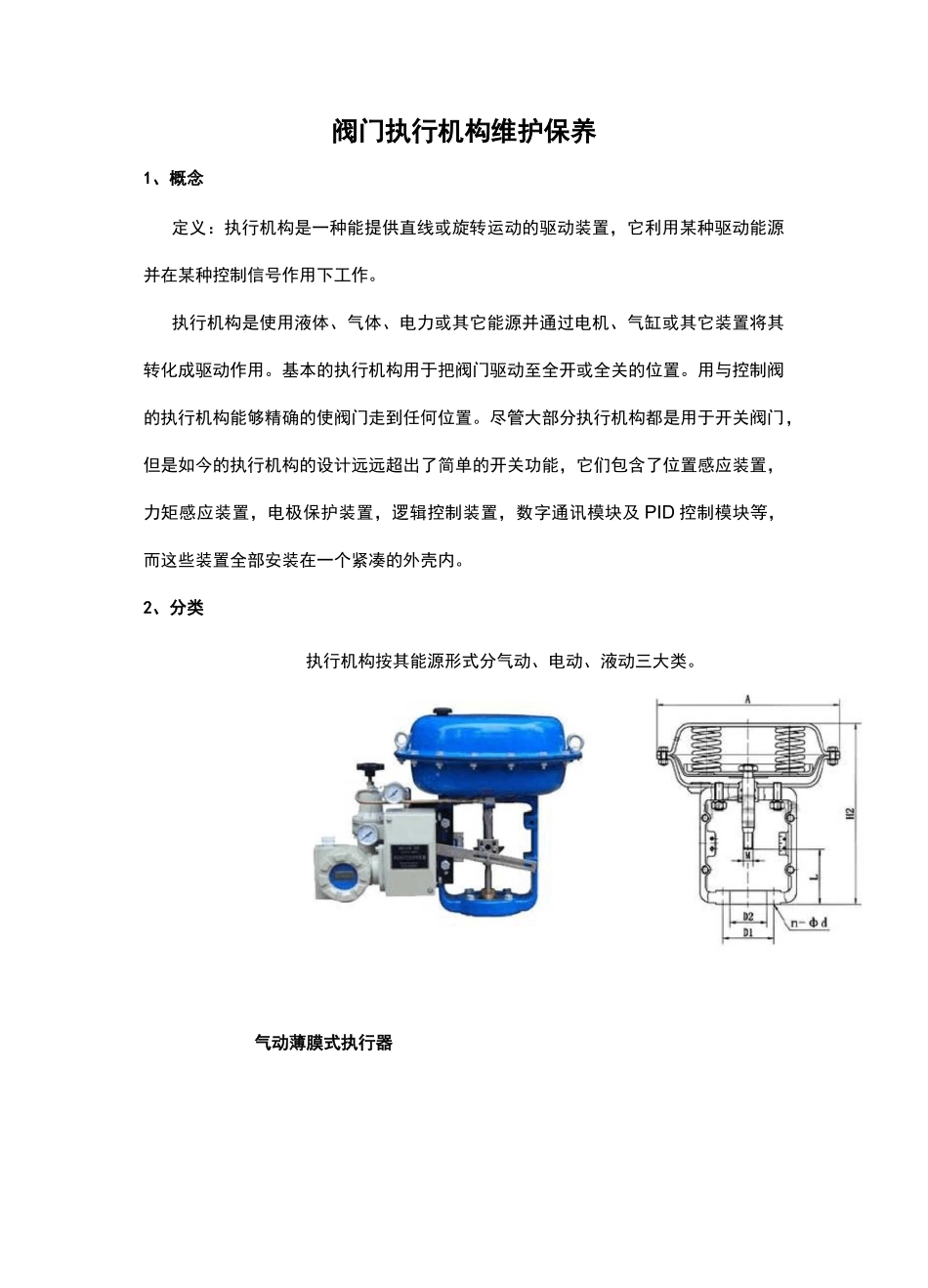

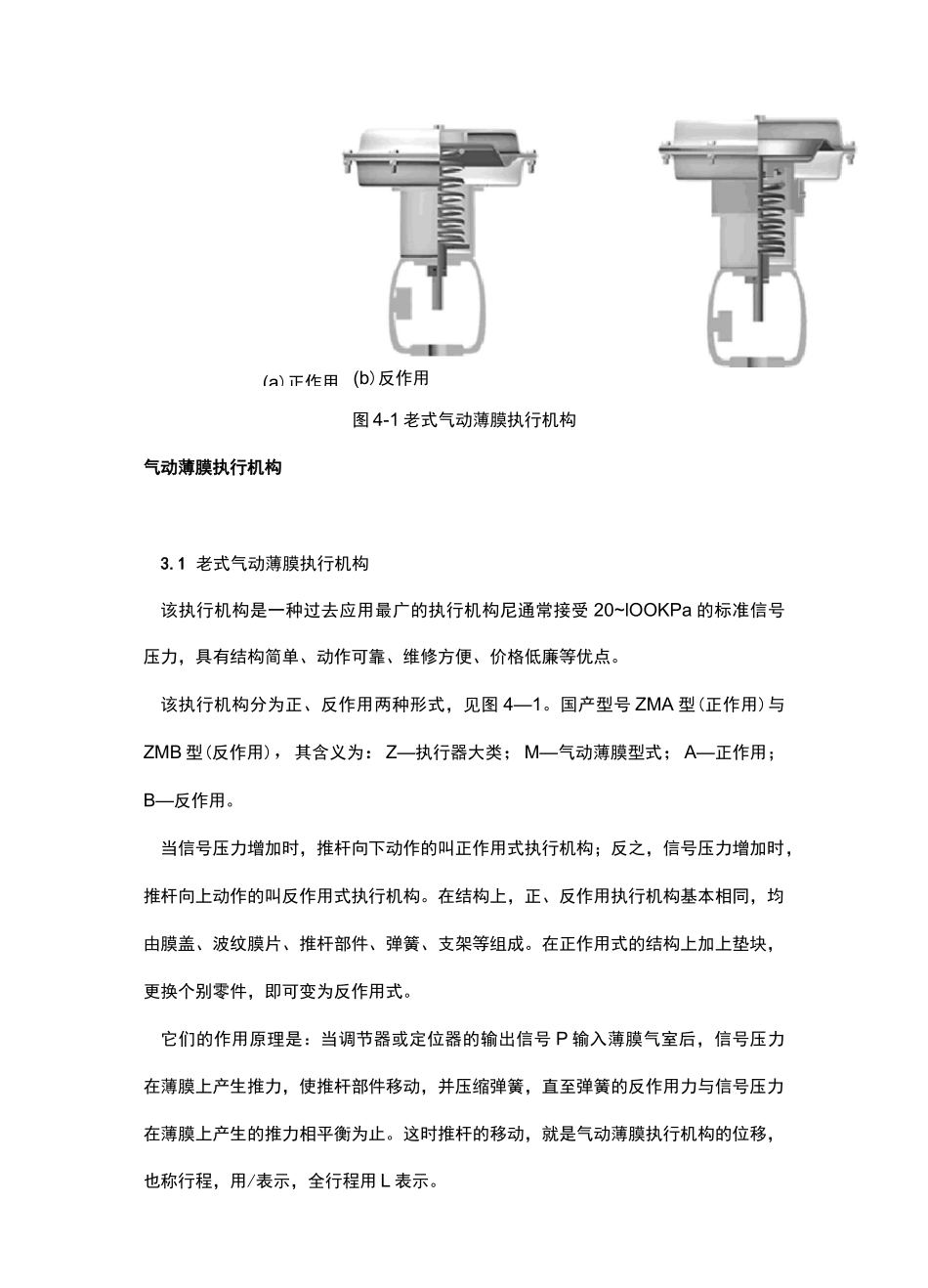

阀门执行机构维护保养1、概念定义：执行机构是一种能提供直线或旋转运动的驱动装置，它利用某种驱动能源并在某种控制信号作用下工作。执行机构是使用液体、气体、电力或其它能源并通过电机、气缸或其它装置将其转化成驱动作用。基本的执行机构用于把阀门驱动至全开或全关的位置。用与控制阀的执行机构能够精确的使阀门走到任何位置。尽管大部分执行机构都是用于开关阀门，但是如今的执行机构的设计远远超出了简单的开关功能，它们包含了位置感应装置，力矩感应装置，电极保护装置，逻辑控制装置，数字通讯模块及 PID 控制模块等，而这些装置全部安装在一个紧凑的外壳内。2、分类执行机构按其能源形式分气动、电动、液动三大类。气动薄膜式执行器电动直行程执行器电动角行程执行器活塞式执行器气动执行器按其执行机构形式分薄膜式、活塞式和长行程式。电动和液动执行器按执行机构的运行方式分为直行程和角行程两类目前在石化工业中普遍采用气动执行器。3、气动执行机构气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。(a)正作用 (b)反作用图 4-1 老式气动薄膜执行机构气动薄膜执行机构3.1 老式气动薄膜执行机构该执行机构是一种过去应用最广的执行机构尼通常接受 20~lOOKPa 的标准信号压力，具有结构简单、动作可靠、维修方便、价格低廉等优点。该执行机构分为正、反作用两种形式，见图 4—1。国产型号 ZMA 型(正作用)与ZMB 型(反作用)，其含义为：Z—执行器大类；M—气动薄膜型式；A—正作用；B—反作用。当信号压力增加时，推杆向下动作的叫正作用式执行机构；反之，信号压力增加时，推杆向上动作的叫反作用式执行机构。在结构上，正、反作用执行机构基本相同，均由膜盖、波纹膜片、推杆部件、弹簧、支架等组成。在正作用式的结构上加上垫块，更换个别零件，即可变为反作用式。它们的作用原理是：当调节器或定位器的输出信号 P 输入薄膜气室后，信号压力在薄膜上产生推力，使推杆部件移动，并压缩弹簧，直至弹簧的反作用力与信号压力在薄膜上...
