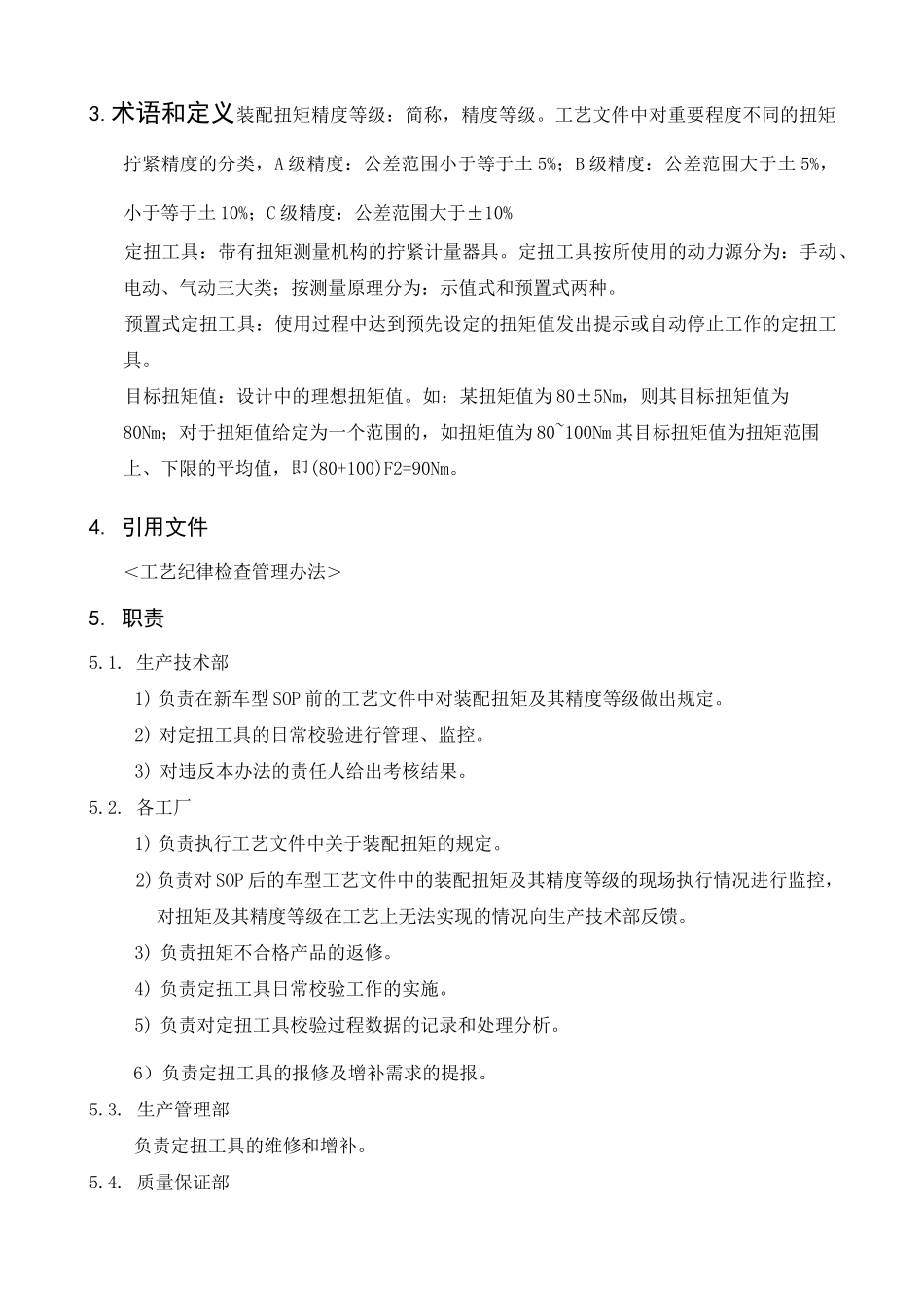

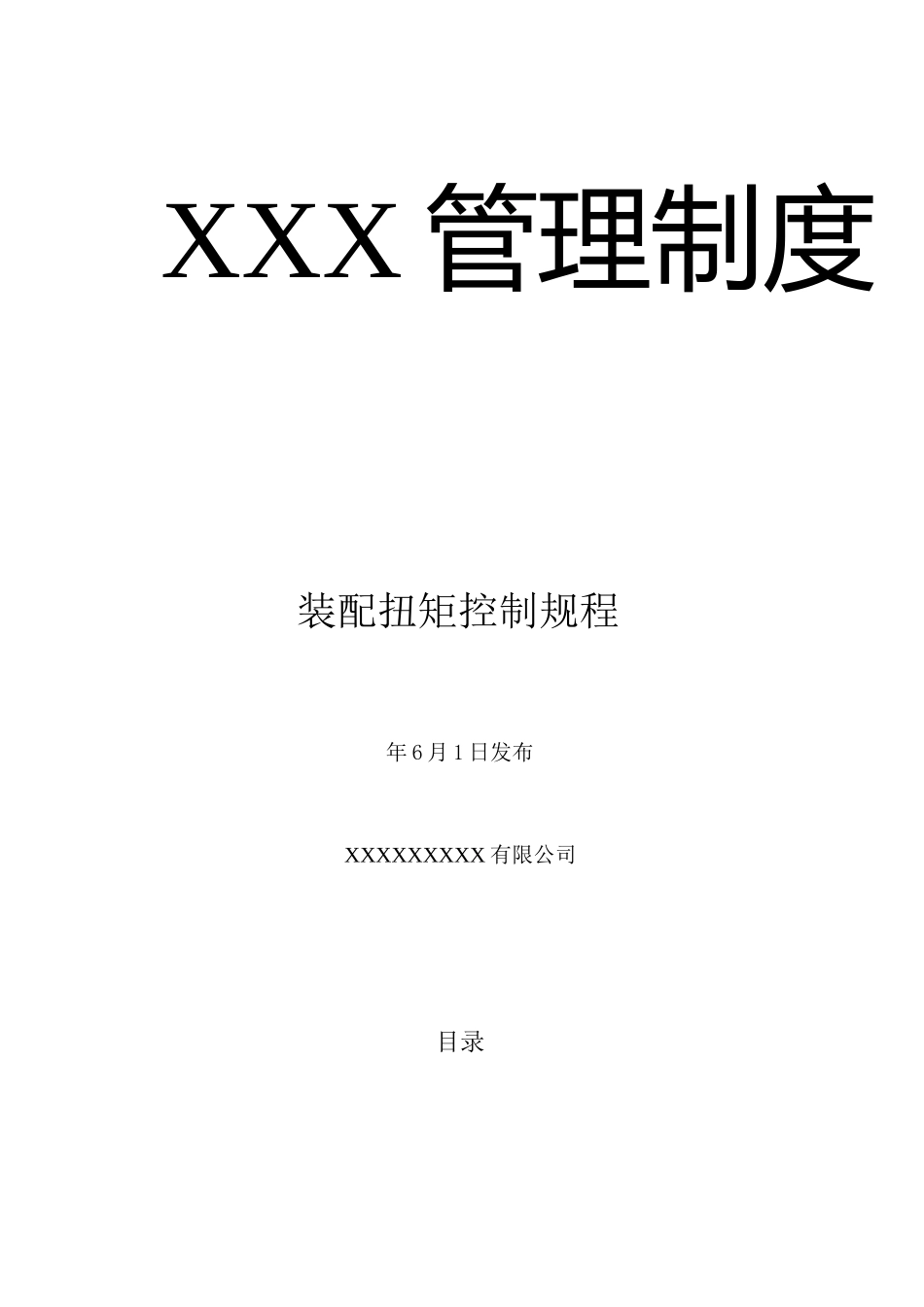

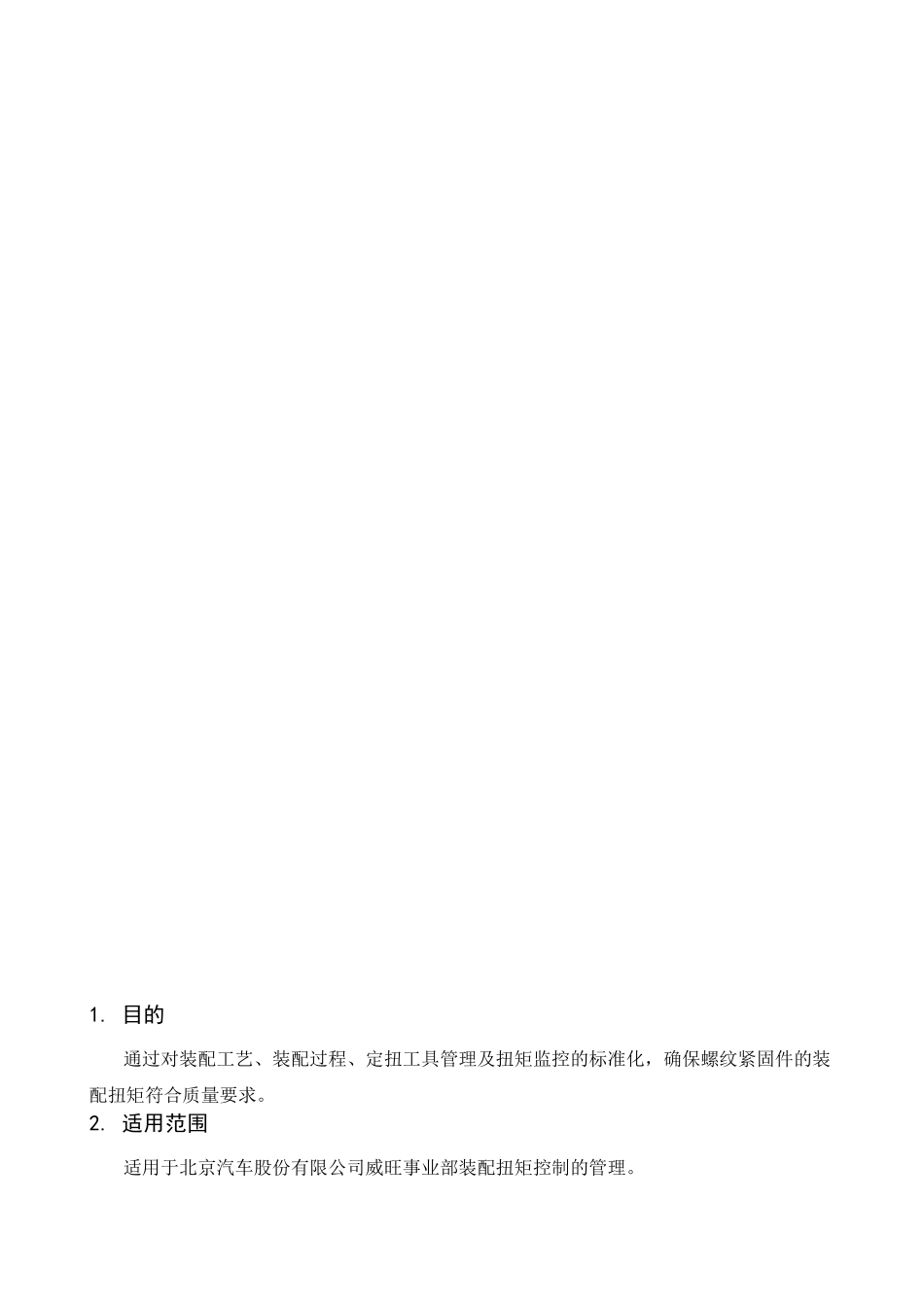

XXX 管理制度装配扭矩控制规程年 6 月 1 日发布XXXXXXXXX 有限公司目录1. 目的通过对装配工艺、装配过程、定扭工具管理及扭矩监控的标准化，确保螺纹紧固件的装配扭矩符合质量要求。2. 适用范围适用于北京汽车股份有限公司威旺事业部装配扭矩控制的管理。3.术语和定义装配扭矩精度等级：简称，精度等级。工艺文件中对重要程度不同的扭矩拧紧精度的分类，A 级精度：公差范围小于等于土 5%；B 级精度：公差范围大于土 5%，小于等于土 10%；C 级精度：公差范围大于±10%定扭工具：带有扭矩测量机构的拧紧计量器具。定扭工具按所使用的动力源分为：手动、电动、气动三大类；按测量原理分为：示值式和预置式两种。预置式定扭工具：使用过程中达到预先设定的扭矩值发出提示或自动停止工作的定扭工具。目标扭矩值：设计中的理想扭矩值。如：某扭矩值为 80±5Nm，则其目标扭矩值为80Nm；对于扭矩值给定为一个范围的，如扭矩值为 80~100Nm 其目标扭矩值为扭矩范围上、下限的平均值，即(80+100)F2=90Nm。4. 引用文件＜工艺纪律检查管理办法＞5. 职责5.1. 生产技术部1) 负责在新车型 SOP 前的工艺文件中对装配扭矩及其精度等级做出规定。2) 对定扭工具的日常校验进行管理、监控。3) 对违反本办法的责任人给出考核结果。5.2. 各工厂1) 负责执行工艺文件中关于装配扭矩的规定。2)负责对 SOP 后的车型工艺文件中的装配扭矩及其精度等级的现场执行情况进行监控，对扭矩及其精度等级在工艺上无法实现的情况向生产技术部反馈。3) 负责扭矩不合格产品的返修。4) 负责定扭工具日常校验工作的实施。5) 负责对定扭工具校验过程数据的记录和处理分析。6）负责定扭工具的报修及增补需求的提报。5.3. 生产管理部负责定扭工具的维修和增补。5.4. 质量保证部1）负责定扭工具的首次及周期检定。2）负责关键点扭矩的在线监控。3）负责对扭矩不合格产品的追溯管理。5.5. 综合管理部对违反本办法的责任人进行考核兑现。6. 管理内容和规定6.1. 装配工艺6.1.1.工艺中对扭矩的描述统一使用 Nm 为单位。6.1.2. 工艺流程图或作业指导书中需对装配扭矩及其精度等级进行说明。6.1.3. 工艺文件编制部门可根据实际装配情况提高装配扭矩的精度等级。6.1.4. 对于需要使用定扭扳手复紧的扭矩点的预紧工步，必须在作业指导书（JIS）的关键要素栏中注明：“使用①气动枪将②螺母打至与③安装面贴合,不可过扭。如怀疑过扭必须将②螺母返松后重新预紧”...
