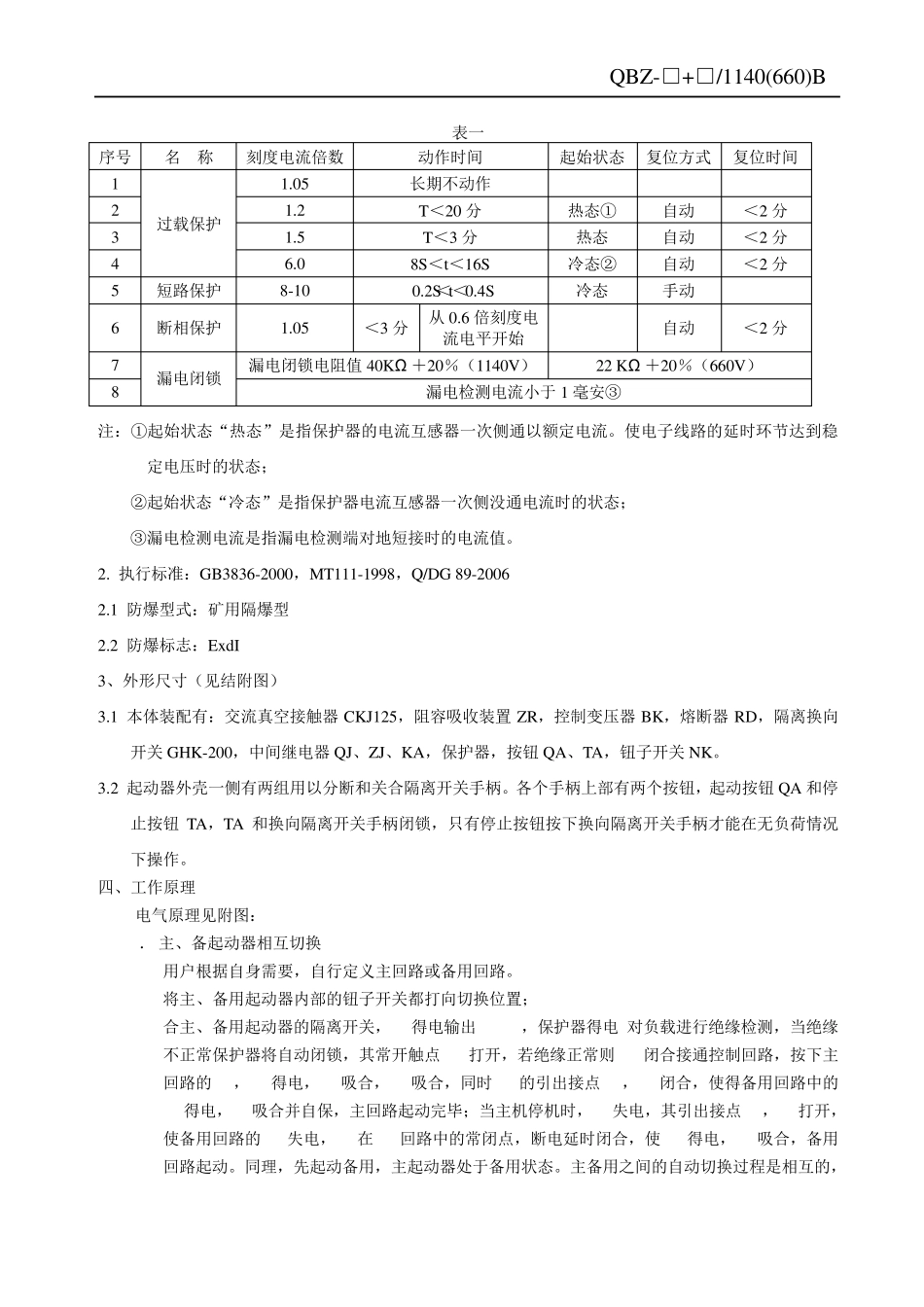

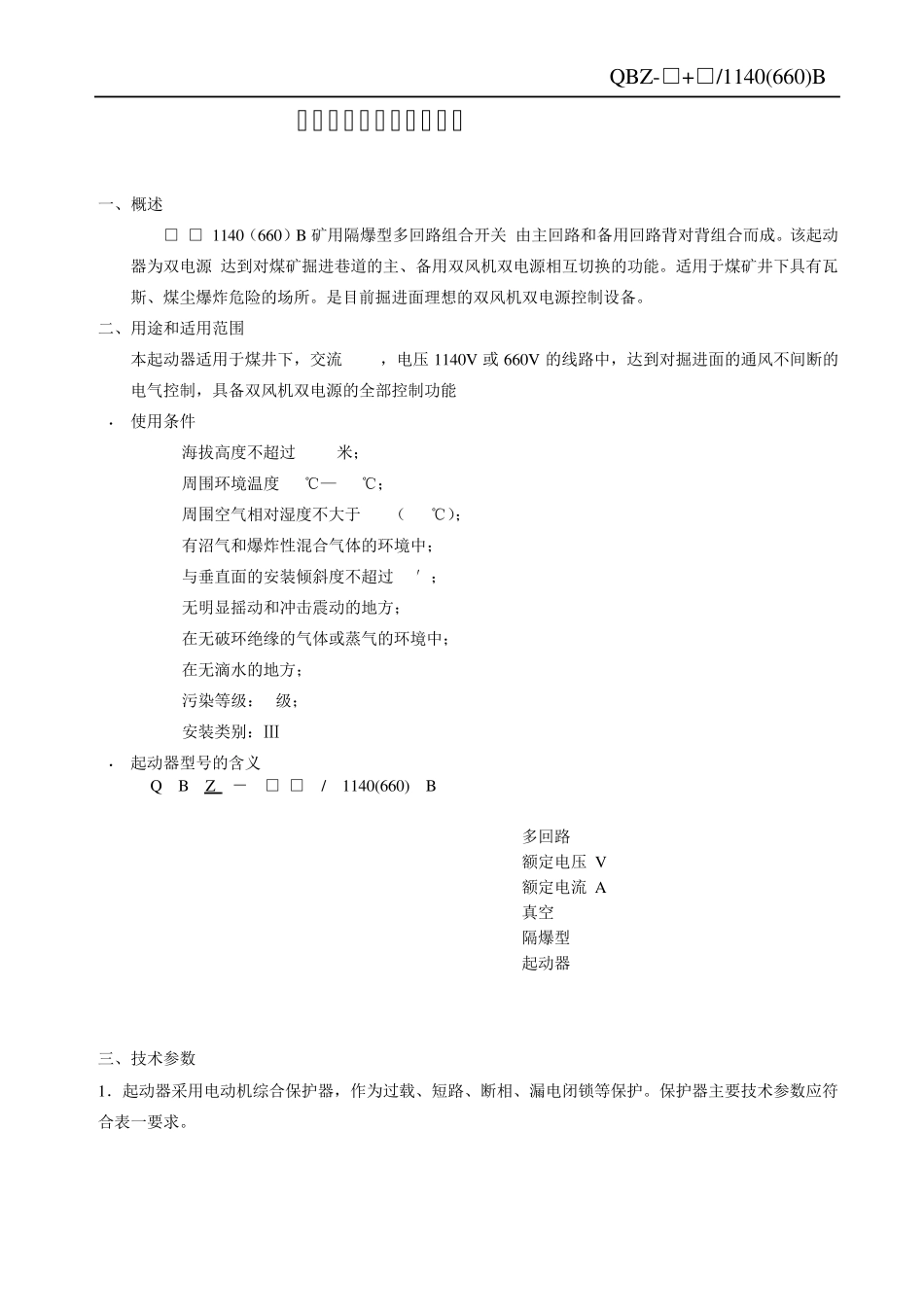

QBZ-□+□/1140(660)B 使 用 说 明 QBZ-□+□/1140（660）B 矿用隔爆型多回路组合开关 电光防爆电气有限公司 QBZ-□+□/1140(660)B 使用前请认真阅读说明书 一、概述 QBZ-□+□/1140（660）B 矿用隔爆型多回路组合开关,由主回路和备用回路背对背组合而成。该起动器为双电源,达到对煤矿掘进巷道的主、备用双风机双电源相互切换的功能。适用于煤矿井下具有瓦斯、煤尘爆炸危险的场所。是目前掘进面理想的双风机双电源控制设备。 二、用途和适用范围 本起动器适用于煤井下，交流50HZ，电压1140V 或660V 的线路中，达到对掘进面的通风不间断的电气控制，具备双风机双电源的全部控制功能. 1． 使用条件 a.) 海拔高度不超过2000米； b.) 周围环境温度-50℃—-20℃； c.) 周围空气相对湿度不大于95%（+25℃）； d.) 有沼气和爆炸性混合气体的环境中； e.) 与垂直面的安装倾斜度不超过15′； f.) 无明显摇动和冲击震动的地方； g.) 在无破环绝缘的气体或蒸气的环境中； h.) 在无滴水的地方； i.) 污染等级：3级； j.) 安装类别：Ⅲ 2． 起动器型号的含义 Q B Z － □+□ / 1140(660) B 多回路 额定电压 V 额定电流 A 真空 隔爆型 起动器 三、技术参数 1．起动器采用电动机综合保护器，作为过载、短路、断相、漏电闭锁等保护。保护器主要技术参数应符合表一要求。 QBZ-□+□/1140(660)B 表一 序号 名 称 刻度电流倍数 动作时间 起始状态 复位方式 复位时间 1 过载保护 1.05 长期不动作 2 1.2 T＜20 分 热态① 自动 ＜2 分 3 1.5 T＜3 分 热态 自动 ＜2 分 4 6.0 8S＜t＜16S 冷态② 自动 ＜2 分 5 短路保护 8-10 0.2S＜t＜0.4S 冷态 手动 6 断相保护 1.05 ＜3 分 从0.6 倍刻度电流电平开始 自动 ＜2 分 7 漏电闭锁 漏电闭锁电阻值40KΩ ＋20％（1140V） 22 KΩ ＋20％（660V） 8 漏电检测电流小于1 毫安③ 注：①起始状态“热态”是指保护器的电流互感器一次侧通以额定电流。使电子线路的延时环节达到稳定电压时的状态； ②起始状态“冷态”是指保护器电流互感器一次侧没通电流时的状态； ③漏电检测电流是指漏电检测端对地短接时的电流值。 2. 执行标准：GB3836-2000，MT111-1998，Q/DG 89-2006 2.1 防爆型式：矿用隔爆型 2.2 防爆标志：Ex dI 3、外形尺寸（见结附图） 3.1 本体装配有：交流真空接触器 CKJ125，...
