矿用隔爆型移动变电站使用说明书

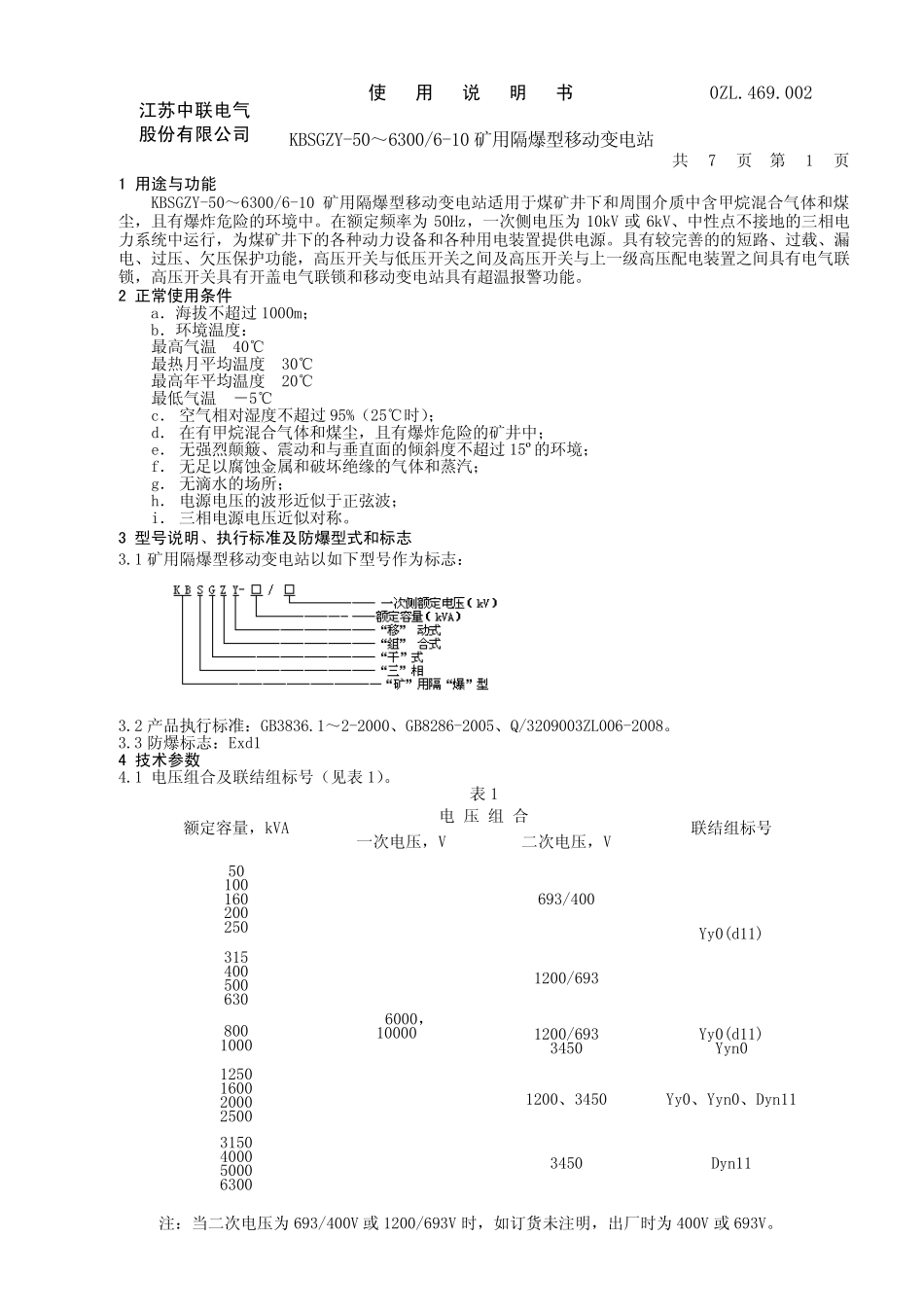

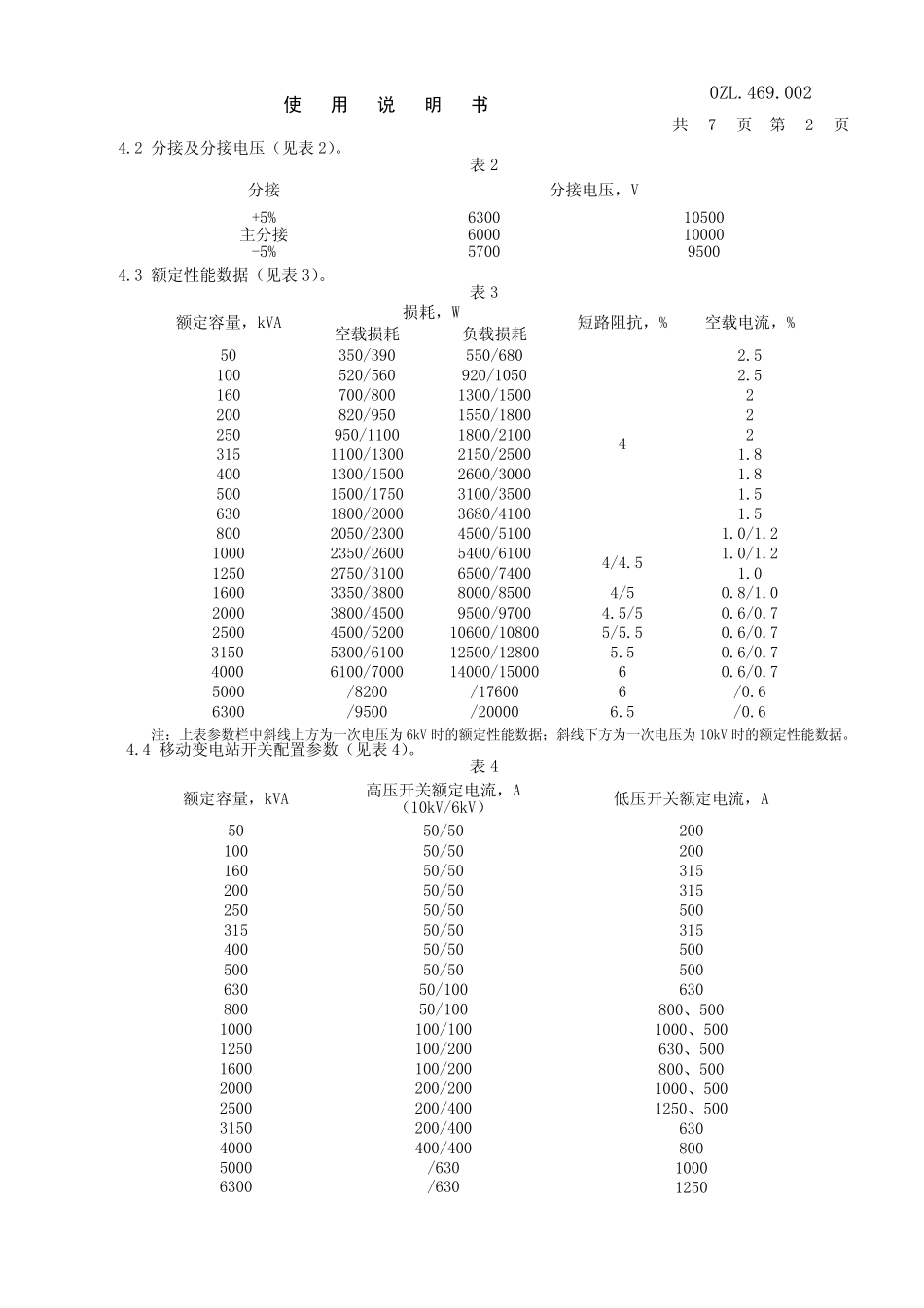

使 用 说 明 书 0ZL.469.002 江苏中联电气 股份有限公司 KBSGZY-50～6300/6-10 矿用隔爆型移动变电站 共7页 第1页 1 用途与功能 KBSGZY-50～6300/6-10 矿用隔爆型移动变电站适用于煤矿井下和周围介质中含甲烷混合气体和煤尘，且有爆炸危险的环境中。在额定频率为50Hz，一次侧电压为10kV 或6kV、中性点不接地的三相电力系统中运行，为煤矿井下的各种动力设备和各种用电装置提供电源。具有较完善的的短路、过载、漏 电、过压、欠压保护功能，高压开关与低压开关之间及高压开关与上一级高压配电装置之间具有电气联锁，高压开关具有开盖电气联锁和移动变电站具有超温报警功能。 2 正常使用条件 a．海拔不超过1000m； b．环境温度： 最高气温 40℃ 最热月平均温度 30℃ 最高年平均温度 20℃ 最低气温 －5℃ c． 空气相对湿度不超过95%（25℃时）； d． 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中； e． 无强烈颠簸、震动和与垂直面的倾斜度不超过15º的环境； f． 无足以腐蚀金属和破坏绝缘的气体和蒸汽； g． 无滴水的场所； h． 电源电压的波形近似于正 弦 波； i． 三相电源电压近似对称 。 3 型号说明、执行标准及防爆型式和标志 3.1 矿用隔爆型移动变电站以如 下型号 作 为标 志 ： 3.2 产 品 执 行标 准 ：GB3836.1～2-2000、GB8286-2005、Q/3209003ZL006-2008。 3.3 防 爆标 志 ：Exd1 4 技术参数 4.1 电压组 合及联结 组 标 号 （见 表 1）。 表 1 电 压 组 合 额定容 量 ，kVA 一次电压，V 二 次电压，V 联结 组 标 号 50 100 160 200 250 693/400 315 400 500 630 1200/693 Yy0(d11) 800 1000 1200/693 3450 Yy0(d11) Yyn0 1250 1600 2000 2500 1200、3450 Yy0、Yyn0、Dyn11 3150 4000 5000 6300 6000， 10000 3450 Dyn11 注 ：当 二 次电压为693/400V 或1200/693V 时，如 订 货 未 注 明 ，出 厂 时为400V 或693V。 0ZL.469.002 使 用 说 明 书 共7页 第2页 4.2 分接及分接电压（见表2）。 表2 分接 分接电压，V +5% 主分接 -5% 6300 6000 5700 10500 10000 9500 4.3 额定性能数据（见表3）。 表3 损耗，W 额定容量，kVA 空载损耗 负载损耗 短路阻抗，% 空载电流，% 50 350/390 550/680 2.5 100 520/560 920/1050 2.5 160 700/800 1300/1500...
