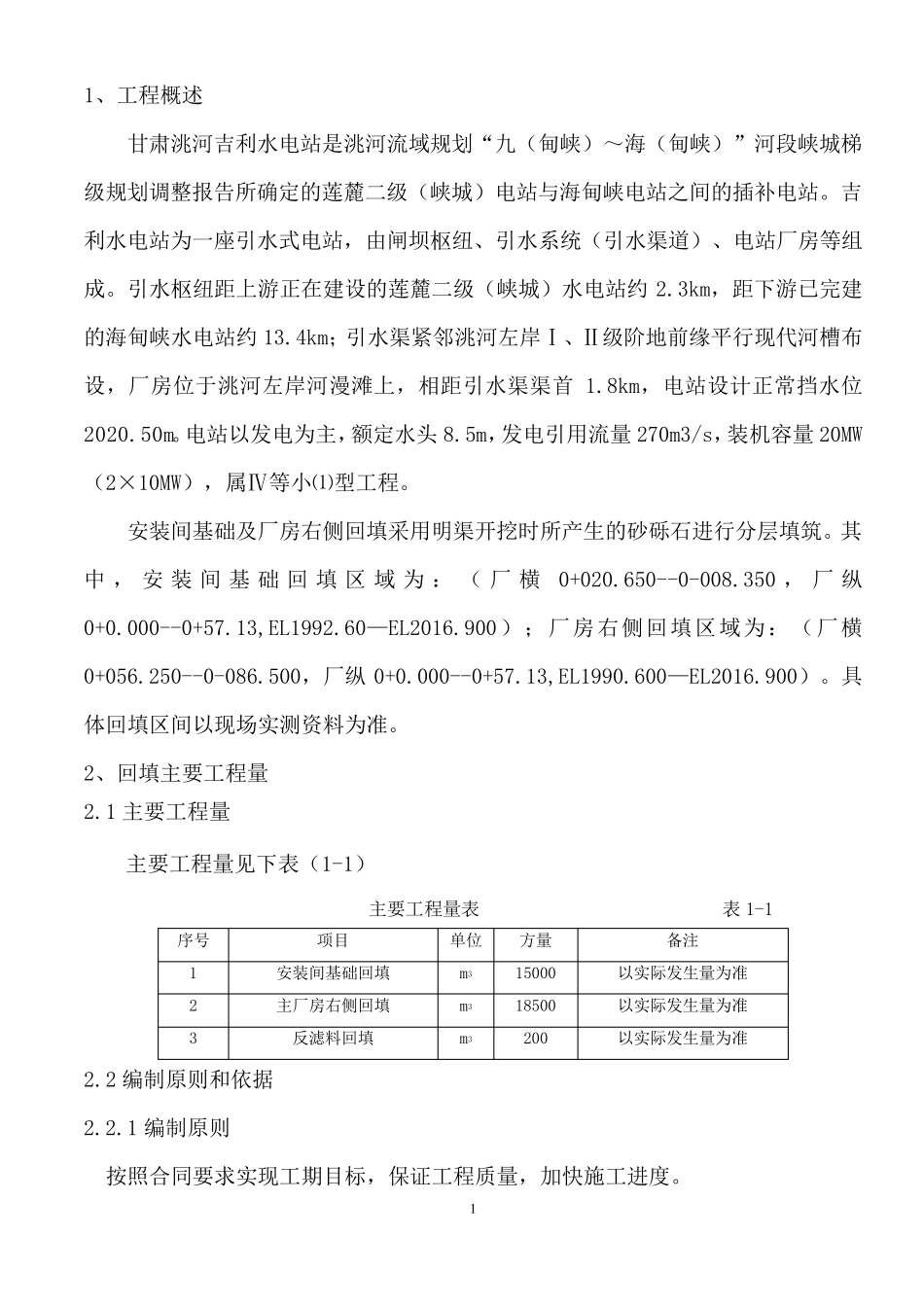

1 1、工程概述 甘肃洮河吉利水电站是洮河流域规划“九（甸峡）～海（甸峡）”河段峡城梯级规划调整报告所确定的莲麓二级（峡城）电站与海甸峡电站之间的插补电站。吉利水电站为一座引水式电站，由闸坝枢纽、引水系统（引水渠道）、电站厂房等组成。引水枢纽距上游正在建设的莲麓二级（峡城）水电站约2.3km，距下游已完建的海甸峡水电站约13.4km；引水渠紧邻洮河左岸Ⅰ、Ⅱ级阶地前缘平行现代河槽布设，厂房位于洮河左岸河漫滩上，相距引水渠渠首1.8km，电站设计正常挡水位2020.50m。电站以发电为主，额定水头8.5m，发电引用流量270m3/s，装机容量20MW（2×10MW），属Ⅳ等小⑴型工程。 安装间基础及厂房右侧回填采用明渠开挖时所产生的砂砾石进行分层填筑。其中，安 装间基 础 回填区域为：（厂横0+020.650--0-008.350 ，厂纵0+0.000--0+57.13,EL1992.60—EL2016.900）；厂房右侧回填区域为：（厂横0+056.250--0-086.500，厂纵0+0.000--0+57.13,EL1990.600—EL2016.900）。具体回填区间以现场实测资料为准。 2、回填主要工程量 2.1 主要工程量 主要工程量见 下表 （1-1） 主要工程量表 表 1-1 序 号 项 目 单 位 方 量 备 注 1 安装间基础回填 m3 15000 以实际 发生量为准 2 主厂房右侧回填 m3 18500 以实际 发生量为准 3 反 滤 料回填 m3 200 以实际 发生量为准 2.2 编 制 原 则 和 依 据 2.2.1 编 制 原 则 按 照 合 同 要求 实现工期 目 标 ，保 证 工程质 量，加 快 施 工进度 。 2 2.2.2 编制依据 1.设计图纸： 2.国家现行施工规范 《砂砾石回填施工规范》（DL/T5129--2001） 3.质量控制目标 在砂砾石回填及碾压施工过程中严格按照施工图纸及规范要求施工，在施工过程中及时调整，优化施工，保证施工质量和施工进度。 回填单元工程质量合格率达到100％，优良率达到85％以上。 4、施工布置 4.1 施工水、电 施工用水主要为回填时调整回填料含水率用水，用水量较小，直接利用发电厂房施工供水系统。 回填施工所用用电设备总功率不大，施工电源可以用低压电缆引接厂房施工区电源至回填施工区。 4.2 施工道路及机械布置 利用原有施工道路，施工道路必须满足回填用机械设备及自卸汽车的通行。 填筑施工机械主要为自卸车、震动碾、装载机、推土机、反铲、平板震动夯。 4.3 料源 回填料采用引水渠施工时开挖出来的砂砾石，用反铲挖掘机配合装载机装...
