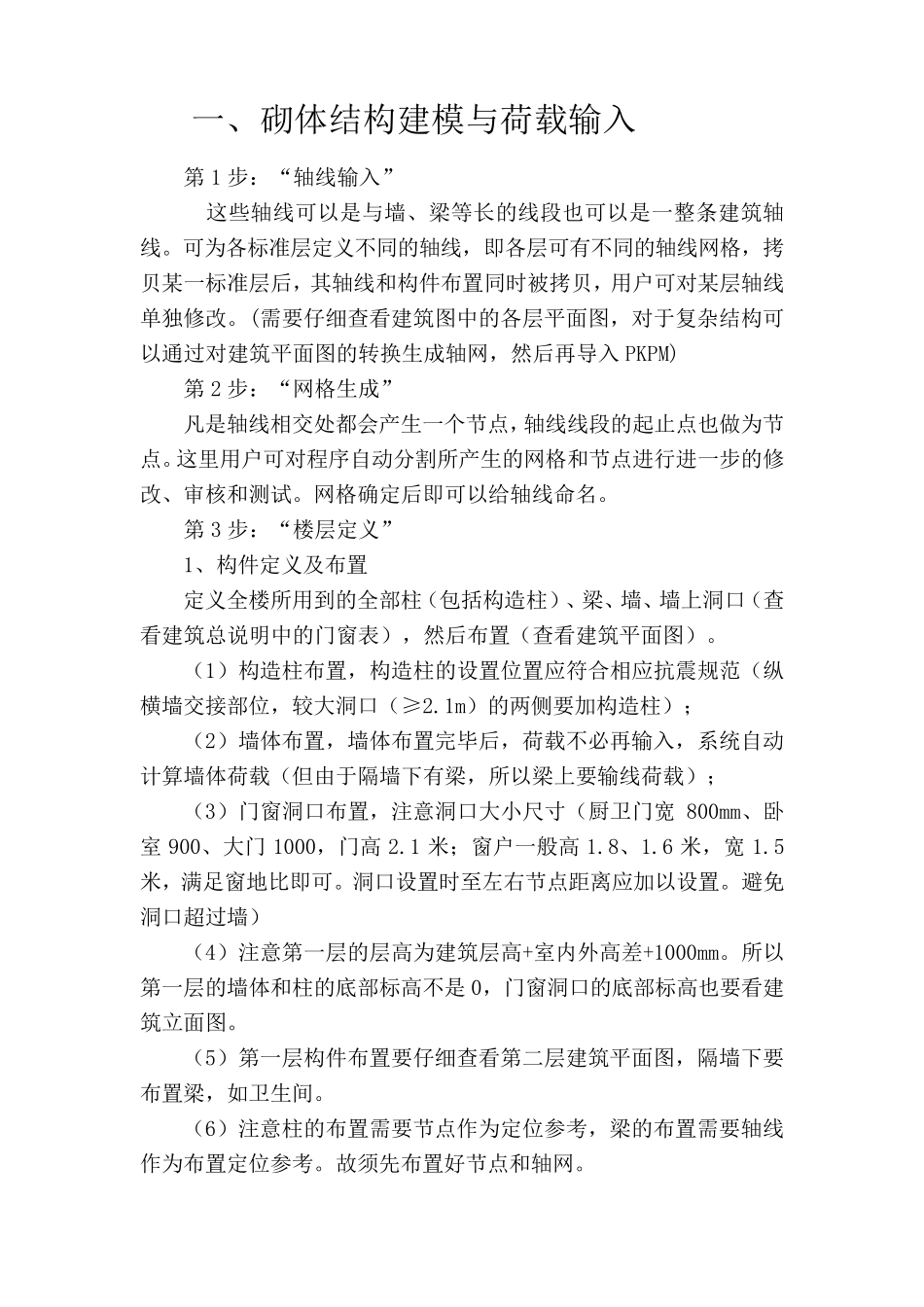

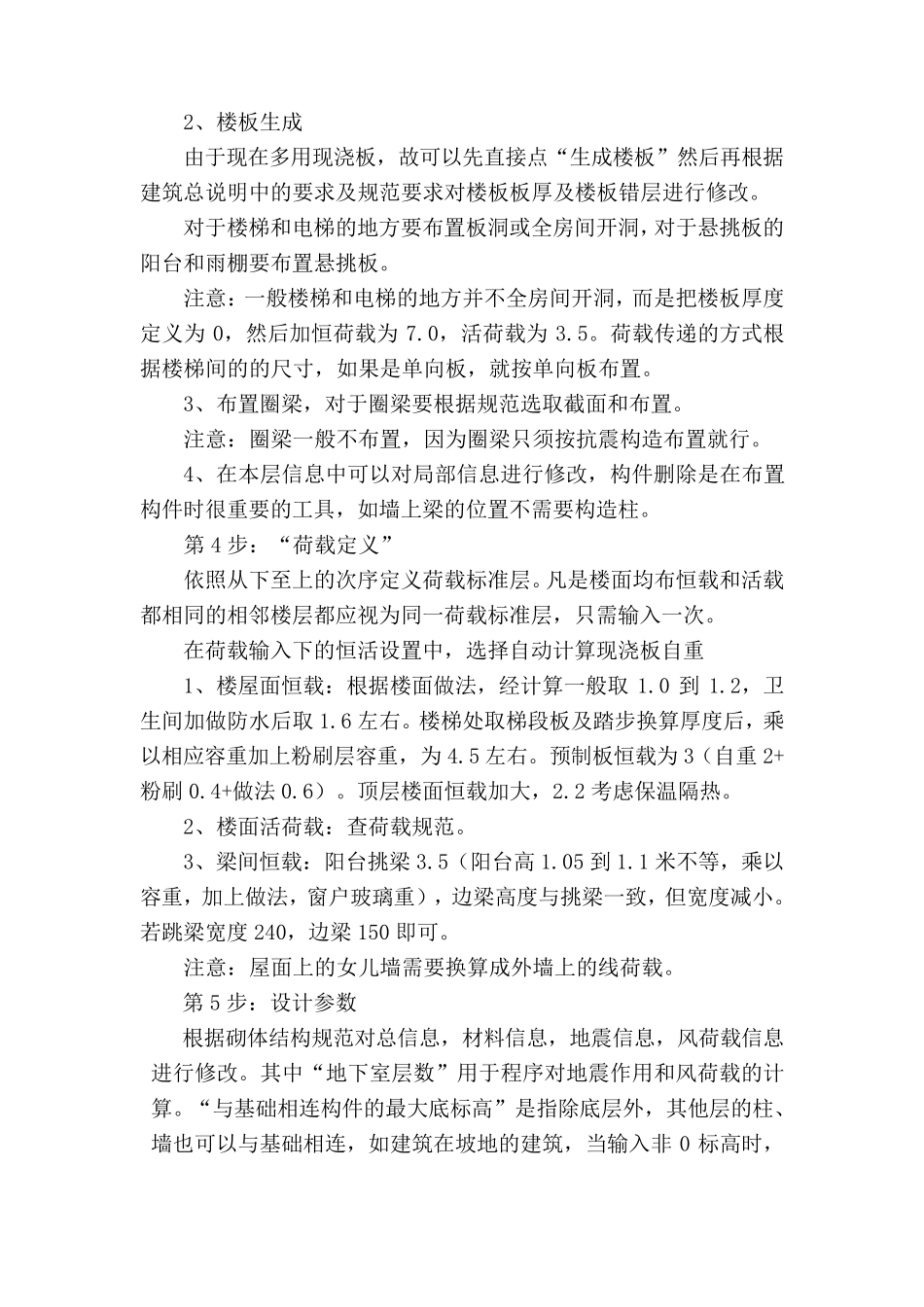

一、砌体结构建模与荷载输入 第1 步：“轴线输入” 这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。(需要仔细查看建筑图中的各层平面图，对于复杂结构可以通过对建筑平面图的转换生成轴网，然后再导入PKPM) 第2 步：“网格生成” 凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。网格确定后即可以给轴线命名。 第3 步：“楼层定义” 1、构件定义及布置 定义全楼所用到的全部柱（包括构造柱）、梁、墙、墙上洞口（查看建筑总说明中的门窗表），然后布置（查看建筑平面图）。 （1）构造柱布置，构造柱的设置位置应符合相应抗震规范（纵横墙交接部位，较大洞口（≥2.1m）的两侧要加构造柱）； （2）墙体布置，墙体布置完 毕 后，荷载不必 再输入，系 统 自动计 算 墙体荷载（但 由 于隔 墙下 有梁，所以梁上要输线荷载）； （3）门窗洞口布置，注 意 洞口大小 尺 寸 （厨 卫 门宽800mm、卧室900、大门1000，门高2.1 米 ；窗户一般 高 1.8、1.6 米 ，宽1.5米 ，满 足 窗地 比 即可。洞口设置时至 左 右 节点距 离 应加以设置。避 免洞口超 过墙） （4）注 意 第一层的层高 为建筑层高 +室 内 外 高 差 +1000mm。所以第一层的墙体和柱的底 部标高 不是 0，门窗洞口的底 部标高 也要看建筑立 面图。 （5）第一层构件布置要仔细查看第二 层建筑平面图，隔 墙下 要布置梁，如 卫 生间 。 （6）注 意 柱的布置需要节点作 为定位参 考 ，梁的布置需要轴线作 为布置定位参 考 。故 须 先 布置好 节点和轴网。 2、楼板生成 由于现在多用现浇板，故可以先直接点“生成楼板”然后再根据建筑总说明中的要求及规范要求对楼板板厚及楼板错层进行修改。 对于楼梯和电梯的地方要布置板洞或全房间开洞，对于悬挑板的阳台和雨棚要布置悬挑板。 注意：一般楼梯和电梯的地方并不全房间开洞，而是把楼板厚度定义为 0，然后加恒荷载为 7.0，活荷载为 3.5。荷载传递的方式根据楼梯间的的尺寸，如果是单向板，就按单向板布置。 3、布置圈梁，对于圈梁要根据规范选取截面和布置。 注意：圈梁一般不布置，因为圈梁只须按抗震构造布置就行...
