硅铁的一般特性

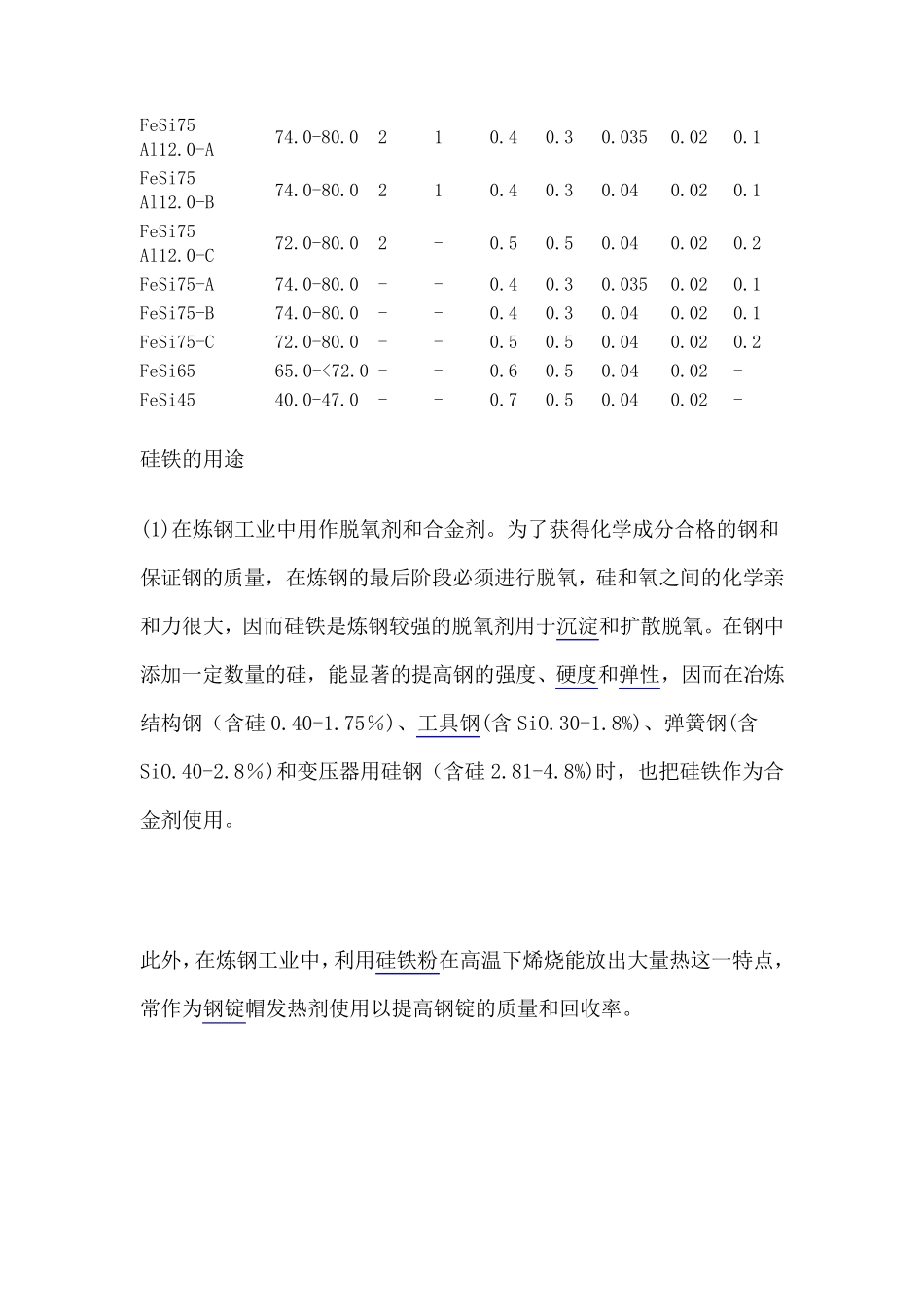

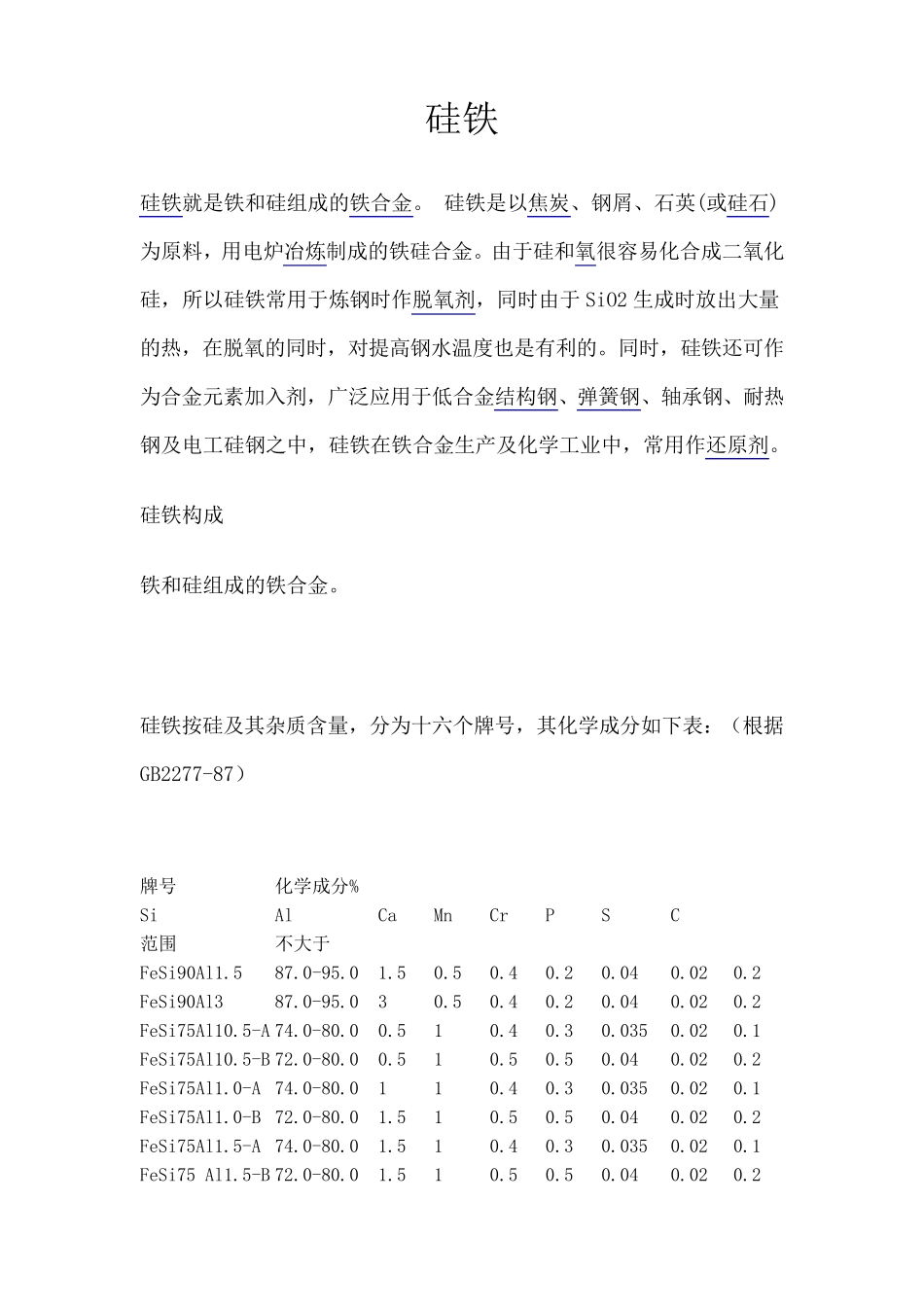

硅铁 硅铁就是铁和硅组成的铁合金。 硅铁是以焦炭、钢屑、石英(或硅石)为原料，用电炉冶炼制成的铁硅合金。由于硅和氧很容易化合成二氧化硅，所以硅铁常用于炼钢时作脱氧剂，同时由于 SiO2 生成时放出大量的热，在脱氧的同时，对提高钢水温度也是有利的。同时，硅铁还可作为合金元素加入剂，广泛应用于低合金结构钢、弹簧钢、轴承钢、耐热钢及电工硅钢之中，硅铁在铁合金生产及化学工业中，常用作还原剂。 硅铁构成 铁和硅组成的铁合金。 硅铁按硅及其杂质含量，分为十六个牌号，其化学成分如下表：（根据GB2277-87） 牌号 化学成分% Si Al Ca Mn Cr P S C 范围 不大于 FeSi90Al1.5 87.0-95.0 1.5 0.5 0.4 0.2 0.04 0.02 0.2 FeSi90Al3 87.0-95.0 3 0.5 0.4 0.2 0.04 0.02 0.2 FeSi75Al10.5-A 74.0-80.0 0.5 1 0.4 0.3 0.035 0.02 0.1 FeSi75Al10.5-B 72.0-80.0 0.5 1 0.5 0.5 0.04 0.02 0.2 FeSi75Al1.0-A 74.0-80.0 1 1 0.4 0.3 0.035 0.02 0.1 FeSi75Al1.0-B 72.0-80.0 1.5 1 0.5 0.5 0.04 0.02 0.2 FeSi75Al1.5-A 74.0-80.0 1.5 1 0.4 0.3 0.035 0.02 0.1 FeSi75 Al1.5-B 72.0-80.0 1.5 1 0.5 0.5 0.04 0.02 0.2 FeSi75 Al12.0-A 74.0-80.0 2 1 0.4 0.3 0.035 0.02 0.1 FeSi75 Al12.0-B 74.0-80.0 2 1 0.4 0.3 0.04 0.02 0.1 FeSi75 Al12.0-C 72.0-80.0 2 - 0.5 0.5 0.04 0.02 0.2 FeSi75-A 74.0-80.0 - - 0.4 0.3 0.035 0.02 0.1 FeSi75-B 74.0-80.0 - - 0.4 0.3 0.04 0.02 0.1 FeSi75-C 72.0-80.0 - - 0.5 0.5 0.04 0.02 0.2 FeSi65 65.0-<72.0 - - 0.6 0.5 0.04 0.02 - FeSi45 40.0-47.0 - - 0.7 0.5 0.04 0.02 - 硅铁的用途 (1)在炼钢工业中用作脱氧剂和合金剂。为了获得化学成分合格的钢和保证钢的质量，在炼钢的最后阶段必须进行脱氧，硅和氧之间的化学亲和力很大，因而硅铁是炼钢较强的脱氧剂用于沉淀和扩散脱氧。在钢中添加一定数量的硅，能显著的提高钢的强度、硬度和弹性，因而在冶炼结构钢（含硅0.40-1.75％)、工具钢(含 SiO.30-1.8%)、弹簧钢(含SiO.40-2.8％)和变压器用硅钢（含硅2.81-4.8%)时，也把硅铁作为合金剂使用。 此外，在炼钢工业中，利用硅铁粉在高温下烯烧能放出大量热这一特点，常作为钢锭帽发热剂使用以提高钢锭的质量和回收率。 (2...
