硫酸稀释工序操作规程

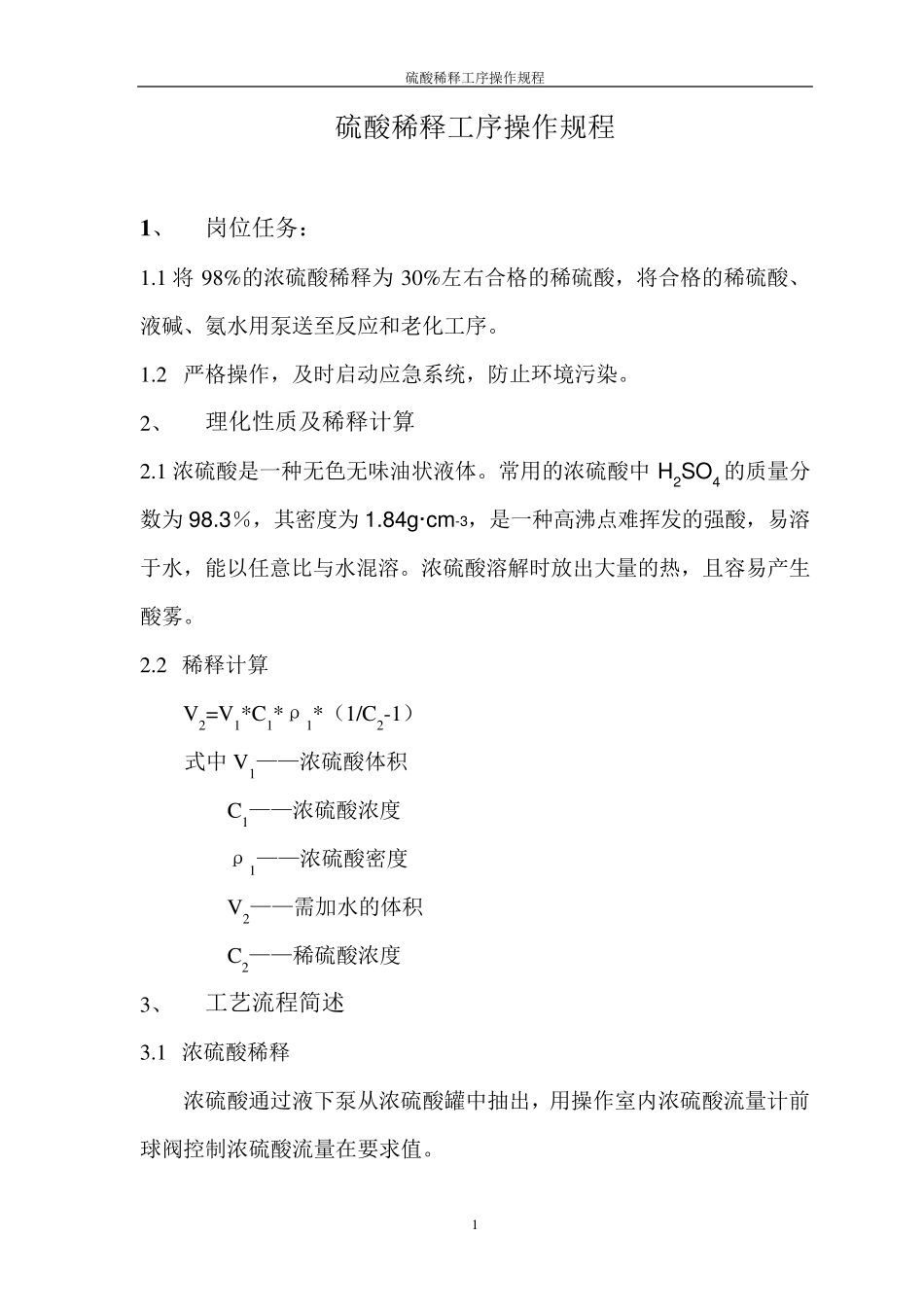

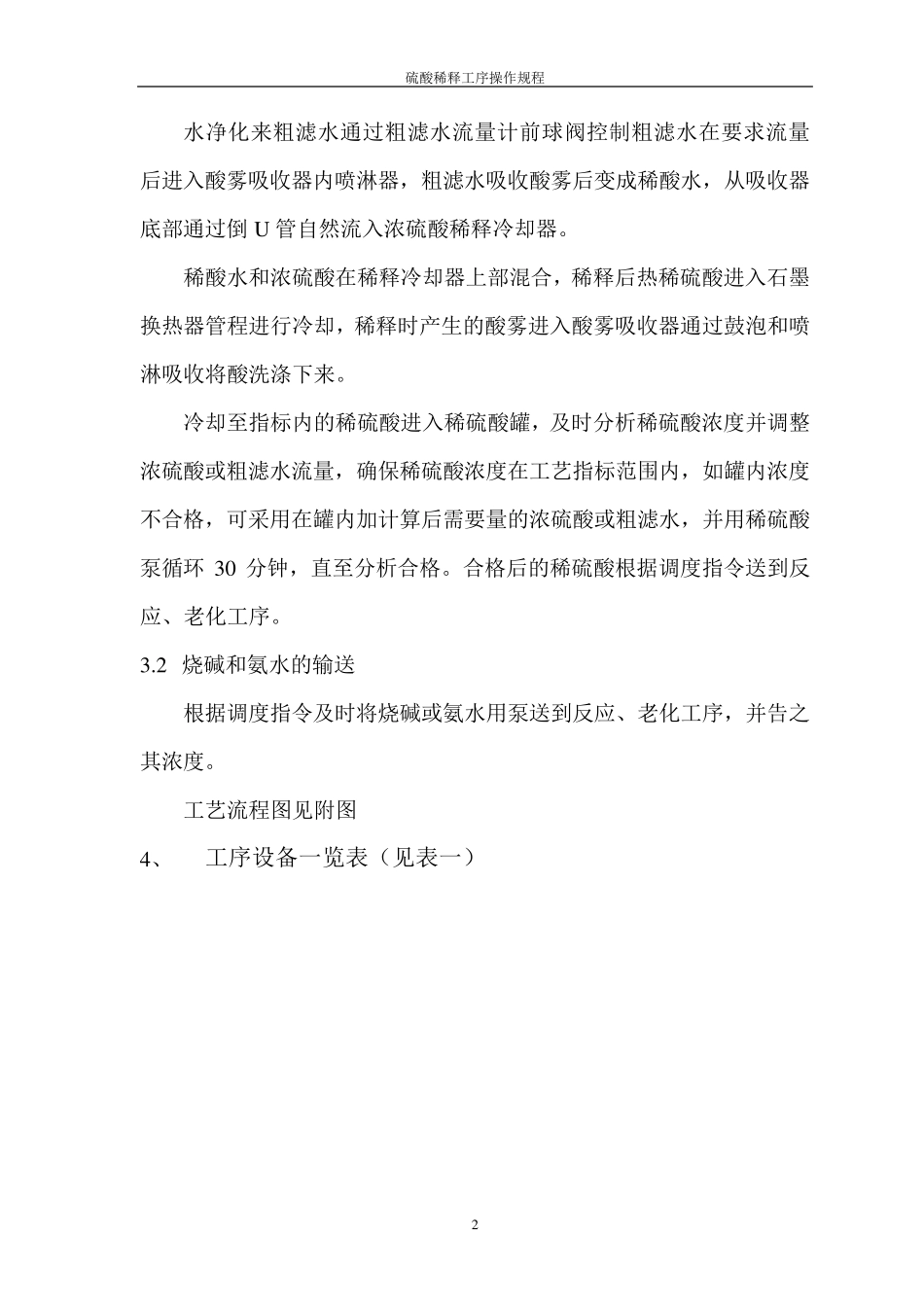

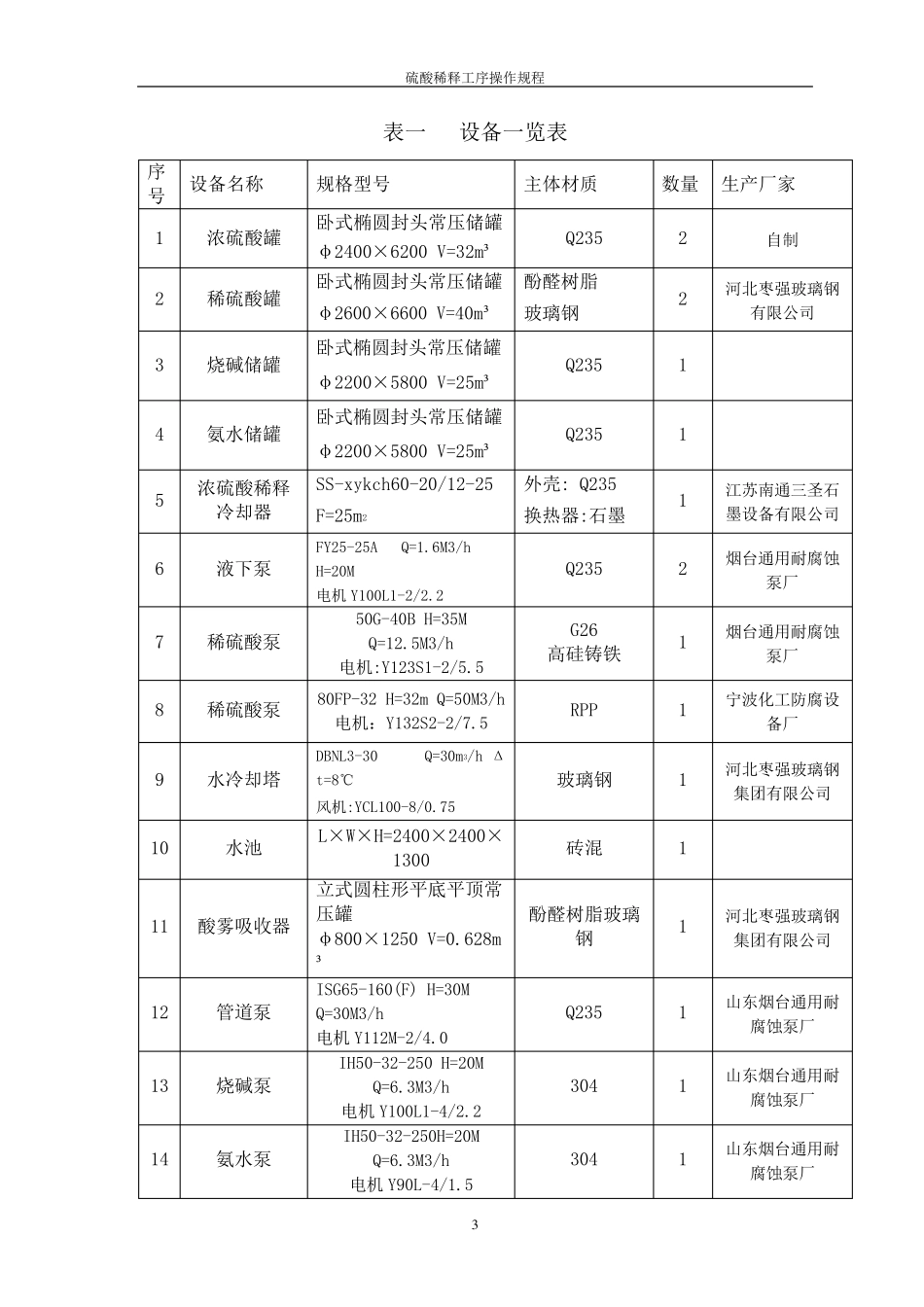

硫酸稀释工序操作规程 1 硫酸稀释工序操作规程 1 、 岗位任务： 1.1 将98%的浓硫酸稀释为30%左右合格的稀硫酸，将合格的稀硫酸、液碱、氨水用泵送至反应和老化工序。 1.2 严格操作，及时启动应急系统，防止环境污染。 2、 理化性质及稀释计算 2.1 浓硫酸是一种无色无味油状液体。常用的浓硫酸中H2SO4 的质量分数为98.3％，其密度为1.84g·cm-3，是一种高沸点难挥发的强酸，易溶于水，能以任意比与水混溶。浓硫酸溶解时放出大量的热，且容易产生酸雾。 2.2 稀释计算 V2=V1*C1*ρ1*（1/C2-1） 式中V1——浓硫酸体积 C1——浓硫酸浓度 ρ1——浓硫酸密度 V2——需加水的体积 C2——稀硫酸浓度 3、 工艺流程简述 3.1 浓硫酸稀释 浓硫酸通过液下泵从浓硫酸罐中抽出，用操作室内浓硫酸流量计前球阀控制浓硫酸流量在要求值。 硫酸稀释工序操作规程 2 水净化来粗滤水通过粗滤水流量计前球阀控制粗滤水在要求流量后进入酸雾吸收器内喷淋器，粗滤水吸收酸雾后变成稀酸水，从吸收器底部通过倒U 管自然流入浓硫酸稀释冷却器。 稀酸水和浓硫酸在稀释冷却器上部混合，稀释后热稀硫酸进入石墨换热器管程进行冷却，稀释时产生的酸雾进入酸雾吸收器通过鼓泡和喷淋吸收将酸洗涤下来。 冷却至指标内的稀硫酸进入稀硫酸罐，及时分析稀硫酸浓度并调整浓硫酸或粗滤水流量，确保稀硫酸浓度在工艺指标范围内，如罐内浓度不合格，可采用在罐内加计算后需要量的浓硫酸或粗滤水，并用稀硫酸泵循环30 分钟，直至分析合格。合格后的稀硫酸根据调度指令送到反应、老化工序。 3.2 烧碱和氨水的输送 根据调度指令及时将烧碱或氨水用泵送到反应、老化工序，并告之其浓度。 工艺流程图见附图 4、 工序设备一览表（见表一） 硫酸稀释工序操作规程 3 表一 设备一览表 序号 设备名称 规格型号 主体材质 数量 生产厂家 1 浓硫酸罐 卧式椭圆封头常压储罐 Q235 2 自制 φ2400×6200 V=32m³ 2 稀硫酸罐 卧式椭圆封头常压储罐 酚 醛 树 脂 2 河 北 枣 强 玻 璃 钢有 限 公 司 φ2600×6600 V=40m³ 玻 璃 钢 3 烧 碱 储罐 卧式椭圆封头常压储罐 Q235 1 φ2200×5800 V=25m³ 4 氨 水 储罐 卧式椭圆封头常压储罐 Q235 1 φ2200×5800 V=25m³ 5 浓硫酸稀释冷 却 器 SS-xykch60-20/12-25 外 壳 : Q235 1 江 苏 南 通 三 圣 石墨 设备有 限 公 司 F=25m2 换 热 ...
