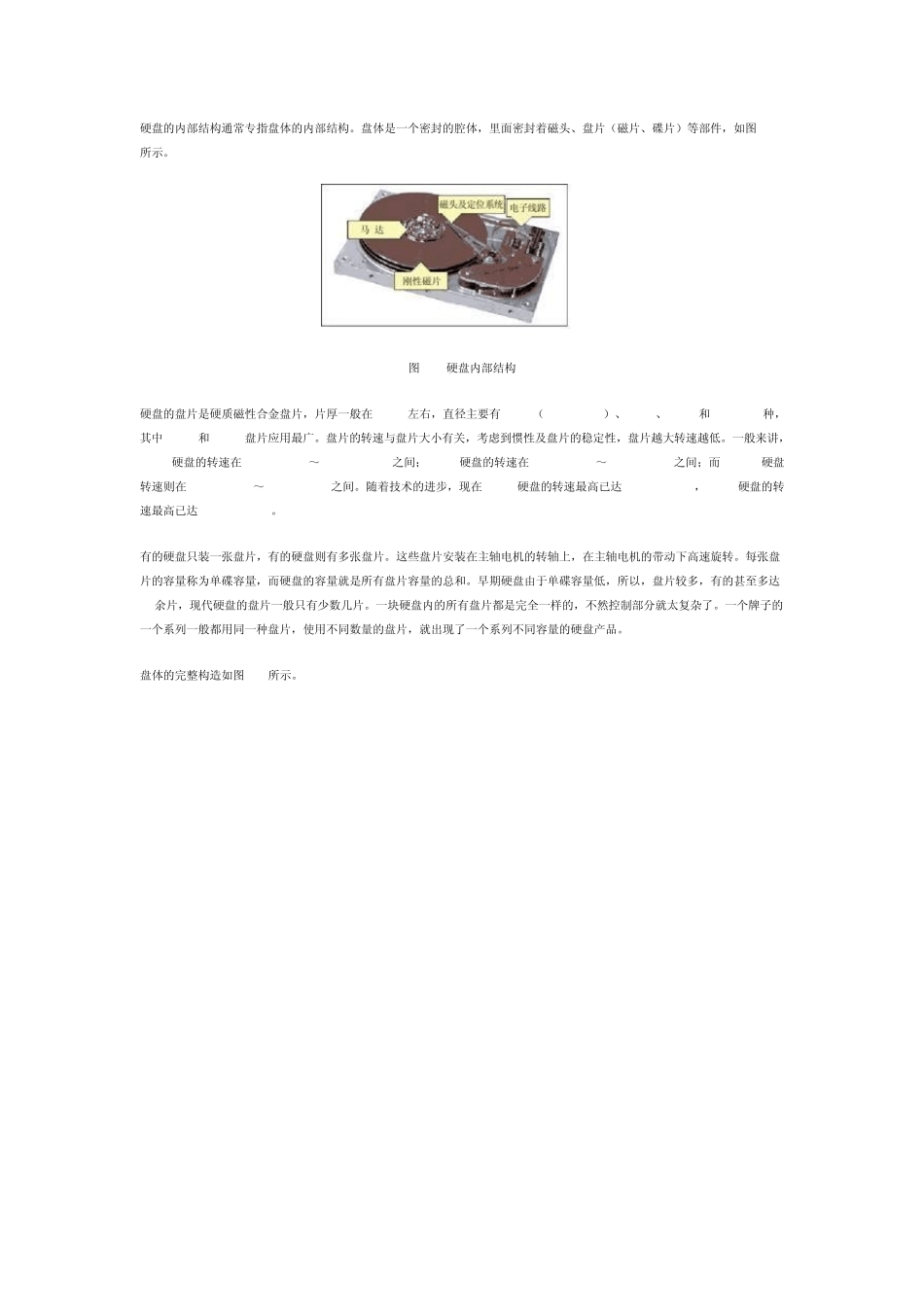

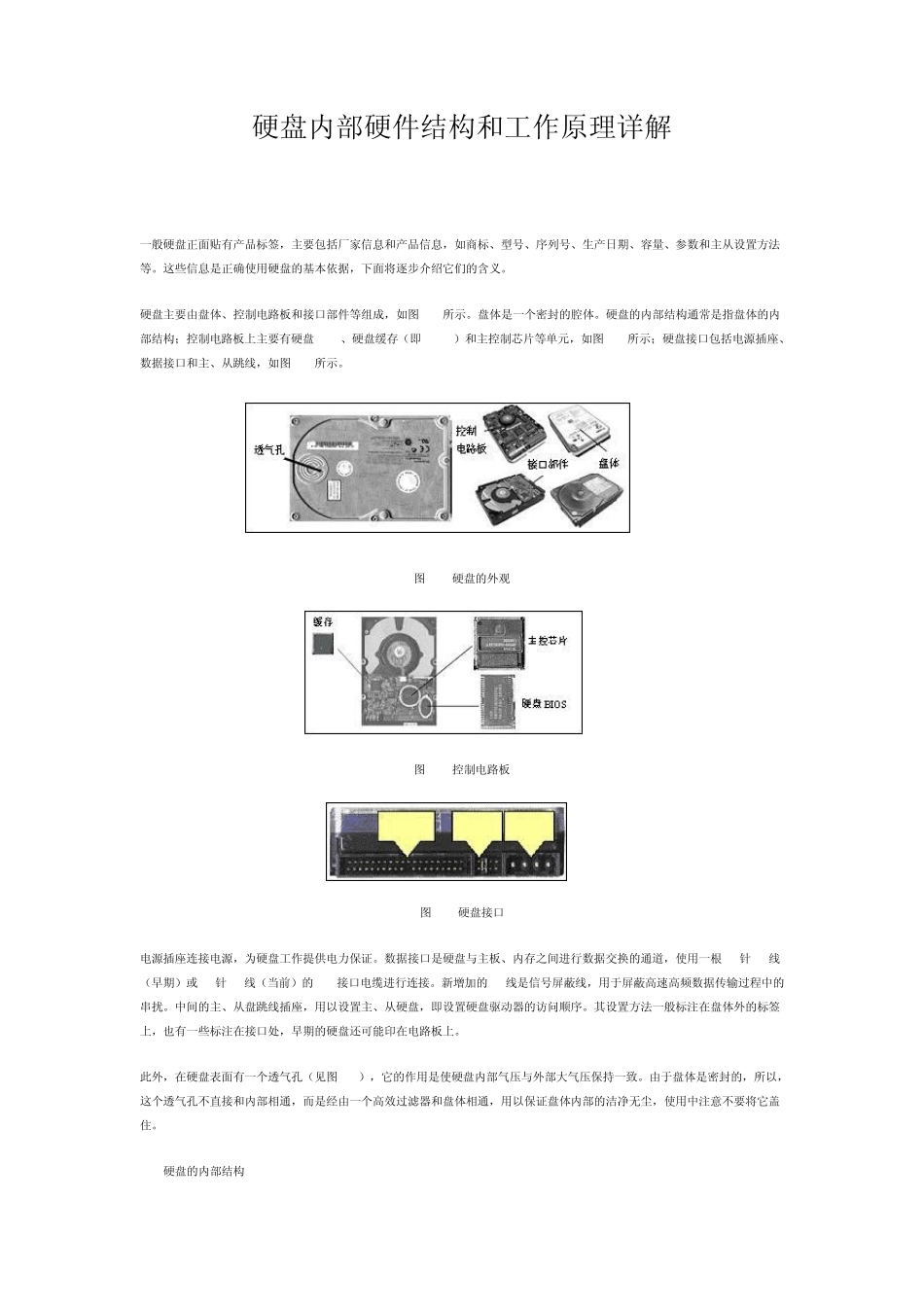

硬盘内部硬件结构和工作原理详解 一般硬盘正面贴有产品标签，主要包括厂家信息和产品信息，如商标、型号、序列号、生产日期、容量、参数和主从设置方法等。这些信息是正确使用硬盘的基本依据，下面将逐步介绍它们的含义。 硬盘主要由盘体、控制电路板和接口部件等组成，如图 1-1所示。盘体是一个密封的腔体。硬盘的内部结构通常是指盘体的内部结构；控制电路板上主要有硬盘BIOS、硬盘缓存（即 CACHE）和主控制芯片等单元，如图 1-2所示；硬盘接口包括电源插座、数据接口和主、从跳线，如图 1-3所示。 图 1-1 硬盘的外观 图 1-2 控制电路板 图 1-3 硬盘接口 电源插座连接电源，为硬盘工作提供电力保证。数据接口是硬盘与主板、内存之间进行数据交换的通道，使用一根 40针 40线（早期）或 40针 80线（当前）的 IDE接口电缆进行连接。新增加的 40线是信号屏蔽线，用于屏蔽高速高频数据传输过程中的串扰。中间的主、从盘跳线插座，用以设置主、从硬盘，即设置硬盘驱动器的访问顺序。其设置方法一般标注在盘体外的标签上，也有一些标注在接口处，早期的硬盘还可能印在电路板上。 此外，在硬盘表面有一个透气孔（见图 1-1），它的作用是使硬盘内部气压与外部大气压保持一致。由于盘体是密封的，所以，这个透气孔不直接和内部相通，而是经由一个高效过滤器和盘体相通，用以保证盘体内部的洁净无尘，使用中注意不要将它盖住。 1.2 硬盘的内部结构 硬盘的内部结构通常专指盘体的内部结构。盘体是一个密封的腔体，里面密封着磁头、盘片（磁片、碟片）等部件，如图 1-4所示。 图 1-4 硬盘内部结构 硬盘的盘片是硬质磁性合金盘片，片厚一般在 0.5mm左右，直径主要有 1.8in（1in=25.4mm）、2.5in、3.5in和 5.25in 4种，其中 2.5in和 3.5in盘片应用最广。盘片的转速与盘片大小有关，考虑到惯性及盘片的稳定性，盘片越大转速越低。一般来讲，2.5in硬盘的转速在 5 400 r/min～7 200 r/ min之间；3.5in硬盘的转速在 4 500 r/min～5 400 r/min之间；而 5.25in硬盘转速则在 3 600 r/min～4 500 r/min之间。随着技术的进步，现在 2.5in硬盘的转速最高已达 15 000 r/min，3.5in硬盘的转速最高已达 12 000 r/min。 有的硬盘只装一张盘片，有的硬盘则有多张盘片。这些盘片安装在主轴电机的转轴上，在主轴电机的带动下高速旋转。每张盘片的容量称为单碟容量，而硬盘的容量就是所有盘片容量的总和。早期硬盘...
