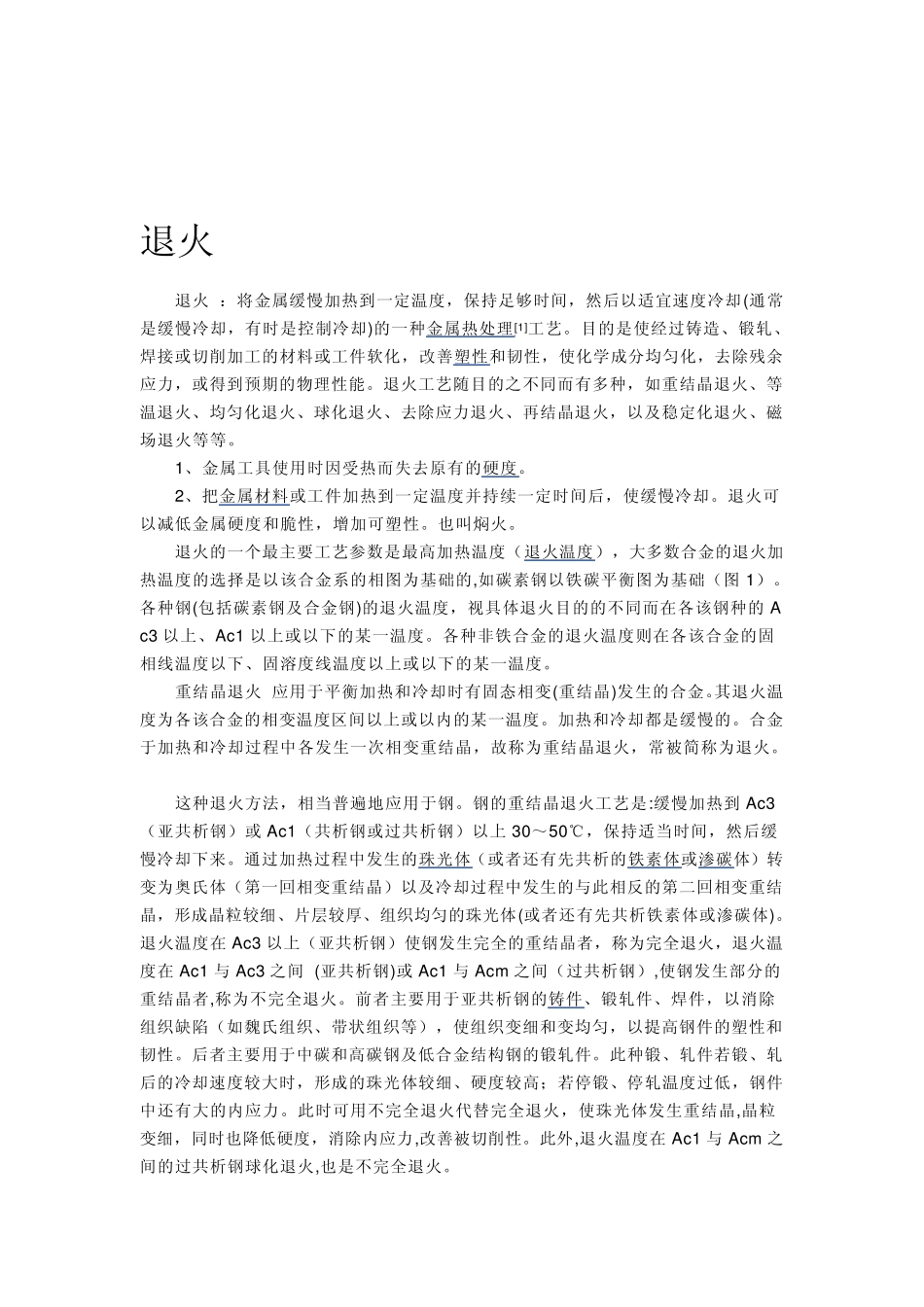

碳钢材料金相图 A_铁素体 v_奥氏体 退火 退火 ：将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理[1]工艺。目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预期的物理性能。退火工艺随目的之不同而有多种，如重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火，以及稳定化退火、磁场退火等等。 1、金属工具使用时因受热而失去原有的硬度。 2、把金属材料或工件加热到一定温度并持续一定时间后，使缓慢冷却。退火可以减低金属硬度和脆性，增加可塑性。也叫焖火。 退火的一个最主要工艺参数是最高加热温度（退火温度），大多数合金的退火加热温度的选择是以该合金系的相图为基础的,如碳素钢以铁碳平衡图为基础（图1）。各种钢(包括碳素钢及合金钢)的退火温度，视具体退火目的的不同而在各该钢种的 Ac3 以上、Ac1 以上或以下的某一温度。各种非铁合金的退火温度则在各该合金的固相线温度以下、固溶度线温度以上或以下的某一温度。 重结晶退火 应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。其退火温度为各该合金的相变温度区间以上或以内的某一温度。加热和冷却都是缓慢的。合金于加热和冷却过程中各发生一次相变重结晶，故称为重结晶退火，常被简称为退火。 这种退火方法，相当普遍地应用于钢。钢的重结晶退火工艺是:缓慢加热到 Ac3（亚共析钢）或 Ac1（共析钢或过共析钢）以上30～50℃，保持适当时间，然后缓慢冷却下来。通过加热过程中发生的珠光体（或者还有先共析的铁素体或渗碳体）转变为奥氏体（第一回相变重结晶）以及冷却过程中发生的与此相反的第二回相变重结晶，形成晶粒较细、片层较厚、组织均匀的珠光体(或者还有先共析铁素体或渗碳体)。退火温度在Ac3 以上（亚共析钢）使钢发生完全的重结晶者，称为完全退火，退火温度在Ac1 与 Ac3 之间 (亚共析钢)或 Ac1 与 Acm 之间（过共析钢）,使钢发生部分的重结晶者,称为不完全退火。前者主要用于亚共析钢的铸件、锻轧件、焊件，以消除组织缺陷（如魏氏组织、带状组织等），使组织变细和变均匀，以提高钢件的塑性和韧性。后者主要用于中碳和高碳钢及低合金结构钢的锻轧件。此种锻、轧件若锻、轧后的冷却速度较大时，形成的珠光体较细、硬度较高；若停锻、停轧温度过低，钢件中还有大的内应力。此时可用不...
