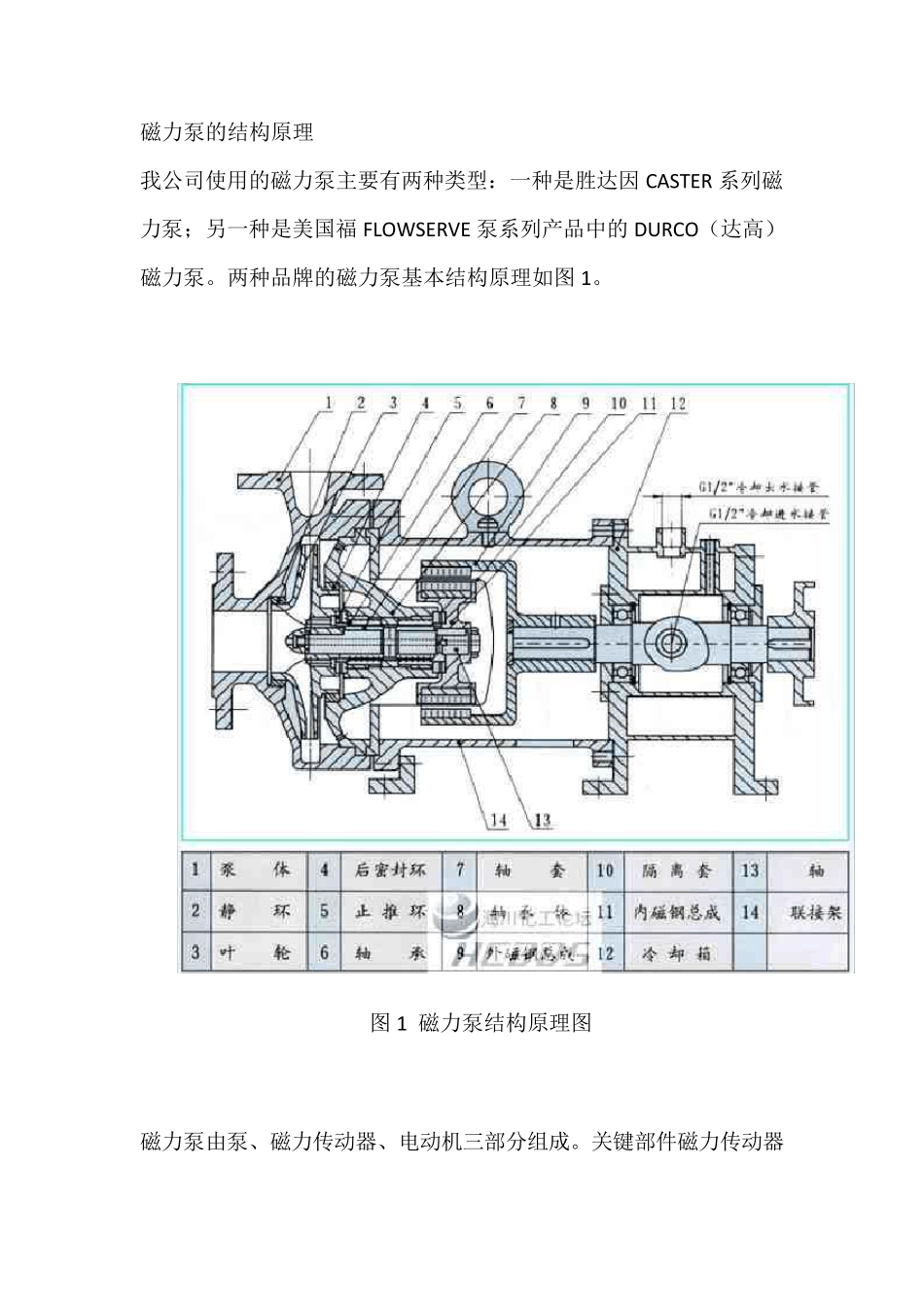

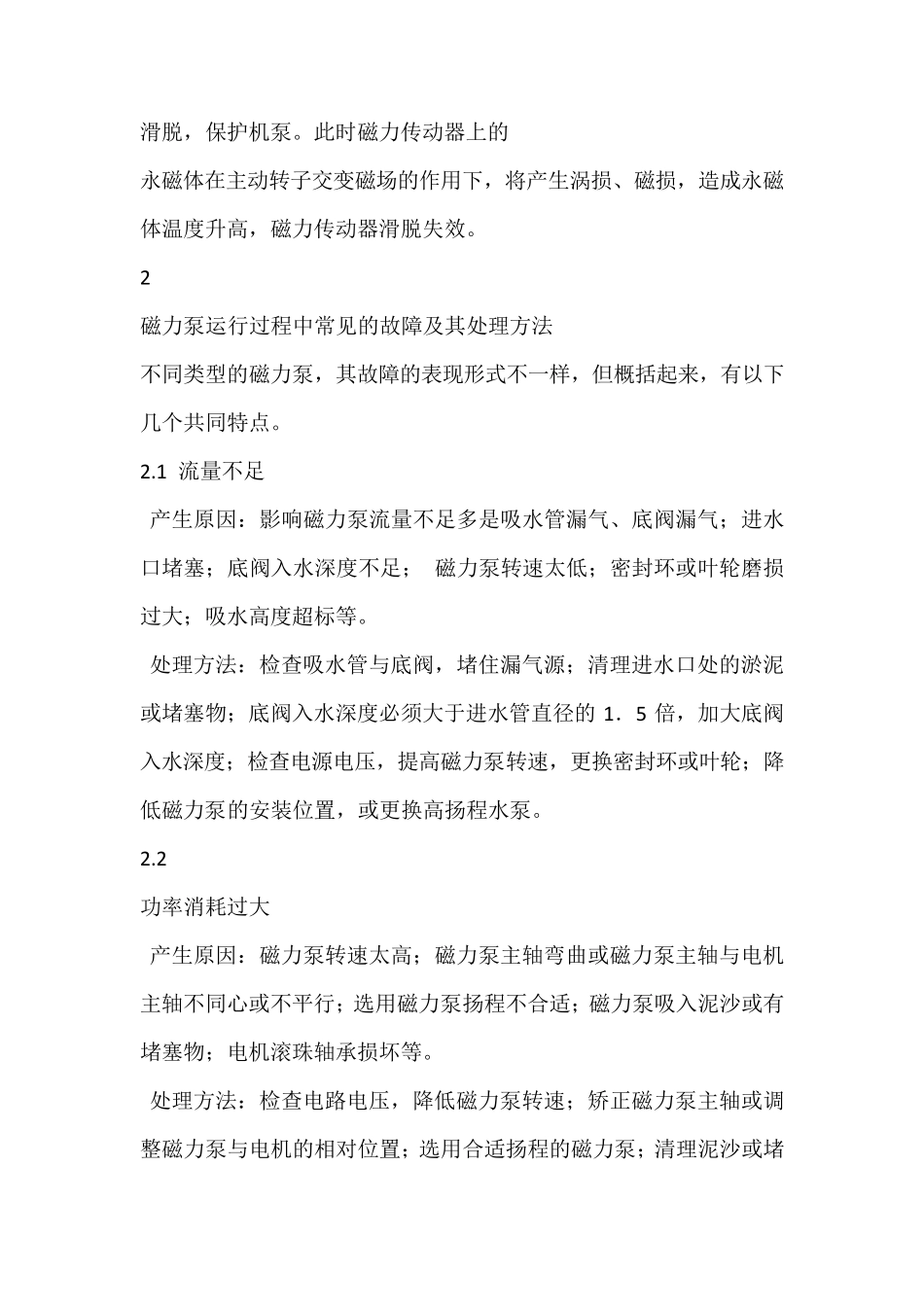

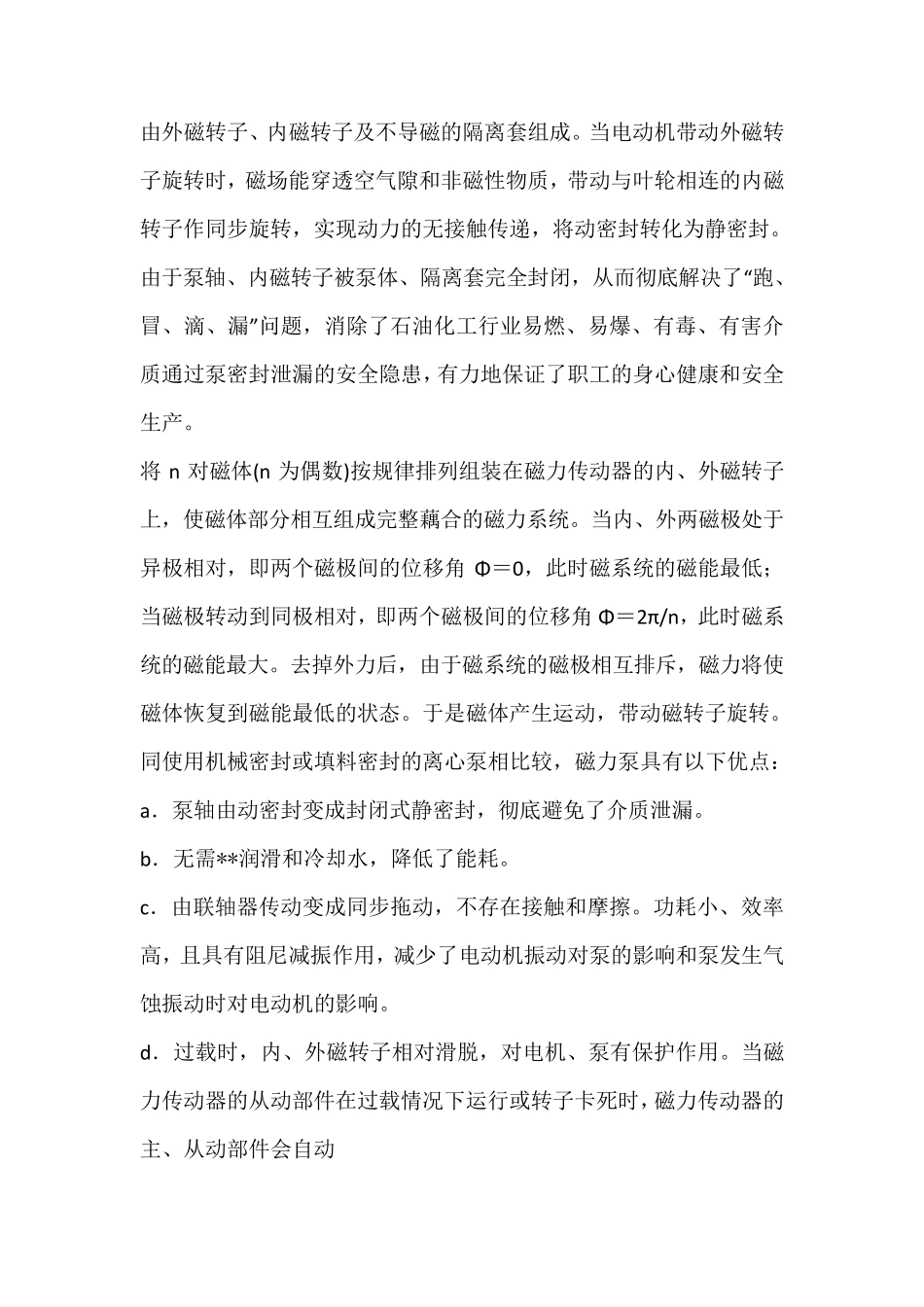

磁力泵的结构原理 我公司使用的磁力泵主要有两种类型:一种是胜达因CASTER 系列磁力泵;另一种是美国福FLOW SERVE 泵系列产品中的DURCO(达高)磁力泵。两种品牌的磁力泵基本结构原理如图1。 图1 磁力泵结构原理图 磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏” 问题,消除了石油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。 将 n 对磁体(n 为偶数)按规律排列组装在磁力传动器的内、外磁转子上,使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对,即两个磁极间的位移角Φ=0,此时磁系统的磁能最低;当磁极转动到同极相对,即两个磁极间的位移角Φ=2π/n,此时磁系统的磁能最大。去掉外力后,由于磁系统的磁极相互排斥,磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动,带动磁转子旋转。 同使用机械密封或 填 料 密封的离心泵相比 较 ,磁力泵具 有以 下 优 点 : a. 泵轴由动密封变 成封闭式 静密封,彻底避 免 了介质泄漏。 b. 无需 **润 滑 和冷 却 水 ,降 低了能耗 。 c. 由联 轴器传动变 成同步拖 动,不存 在接触和摩 擦 。功 耗 小 、效 率高 ,且 具 有阻 尼 减 振 作用,减 少 了电动机振 动对泵的影 响 和泵发 生气蚀 振 动时对电动机的影 响 。 d. 过载 时,内、外磁转子相对滑 脱 ,对电机、泵有保护 作用。当磁力传动器的从动部件 在过载 情 况 下 运行或 转子卡 死 时,磁力传动器的主 、从动部件 会 自 动 滑脱,保护机泵。此时磁力传动器上的 永磁体在主动转子交变磁场的作用下,将产生涡损、磁损,造成永磁体温度升高,磁力传动器滑脱失效。 2 磁力泵运行过程中常见的故障及其处理方法 不同类型的磁力泵,其故障的表现形式不一样,但概括起来,有以下几个共同特点。 2 .1 流量不足 产生原因:影响磁力泵流量不足多是吸水管漏气、底阀漏气;进水口堵塞;底阀入水深度不足; 磁力泵转速太低;密封环或叶轮磨损过大;吸水高度超标等。 处理方法...
