磁盘柜双机热备硬件解决方案

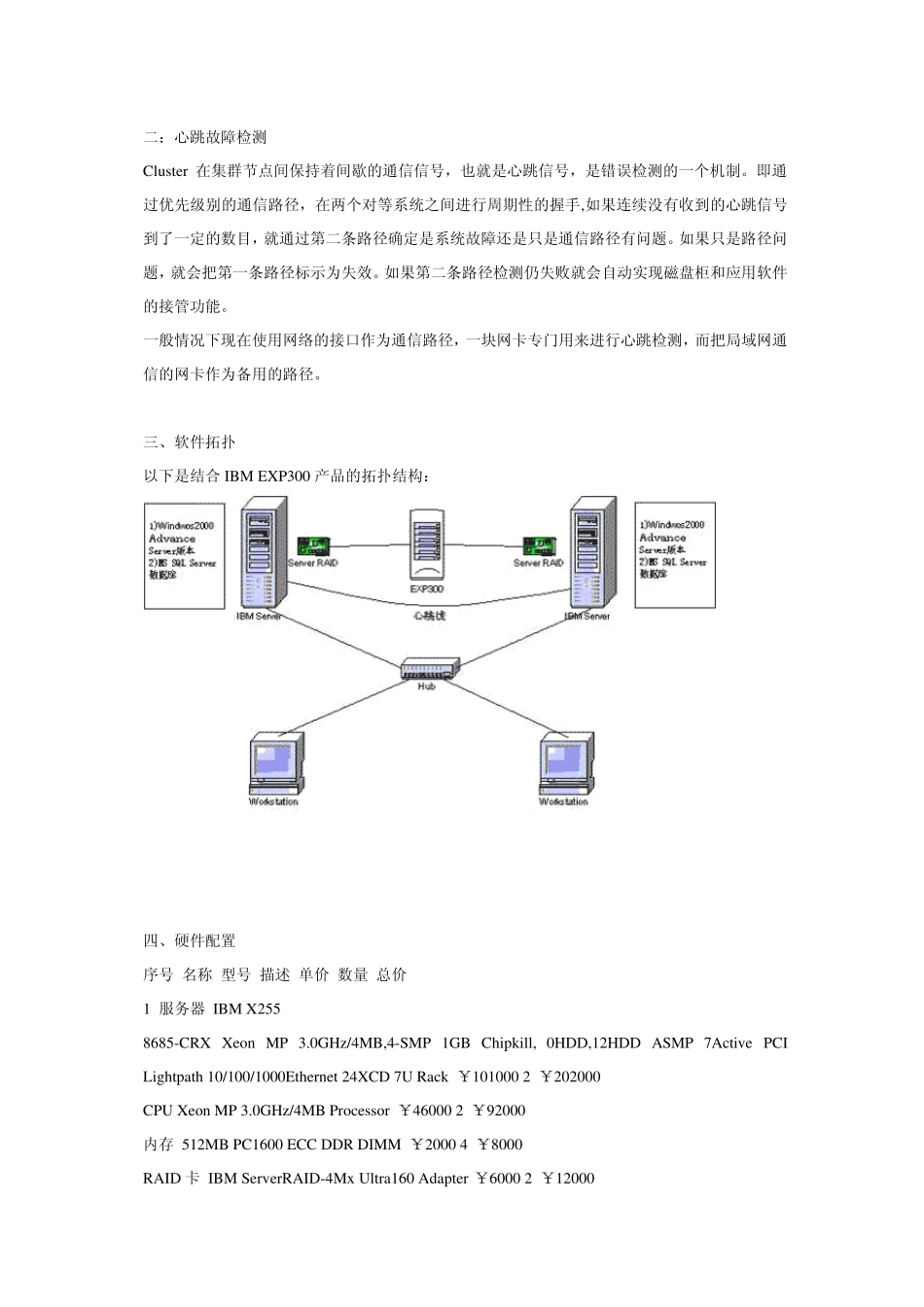

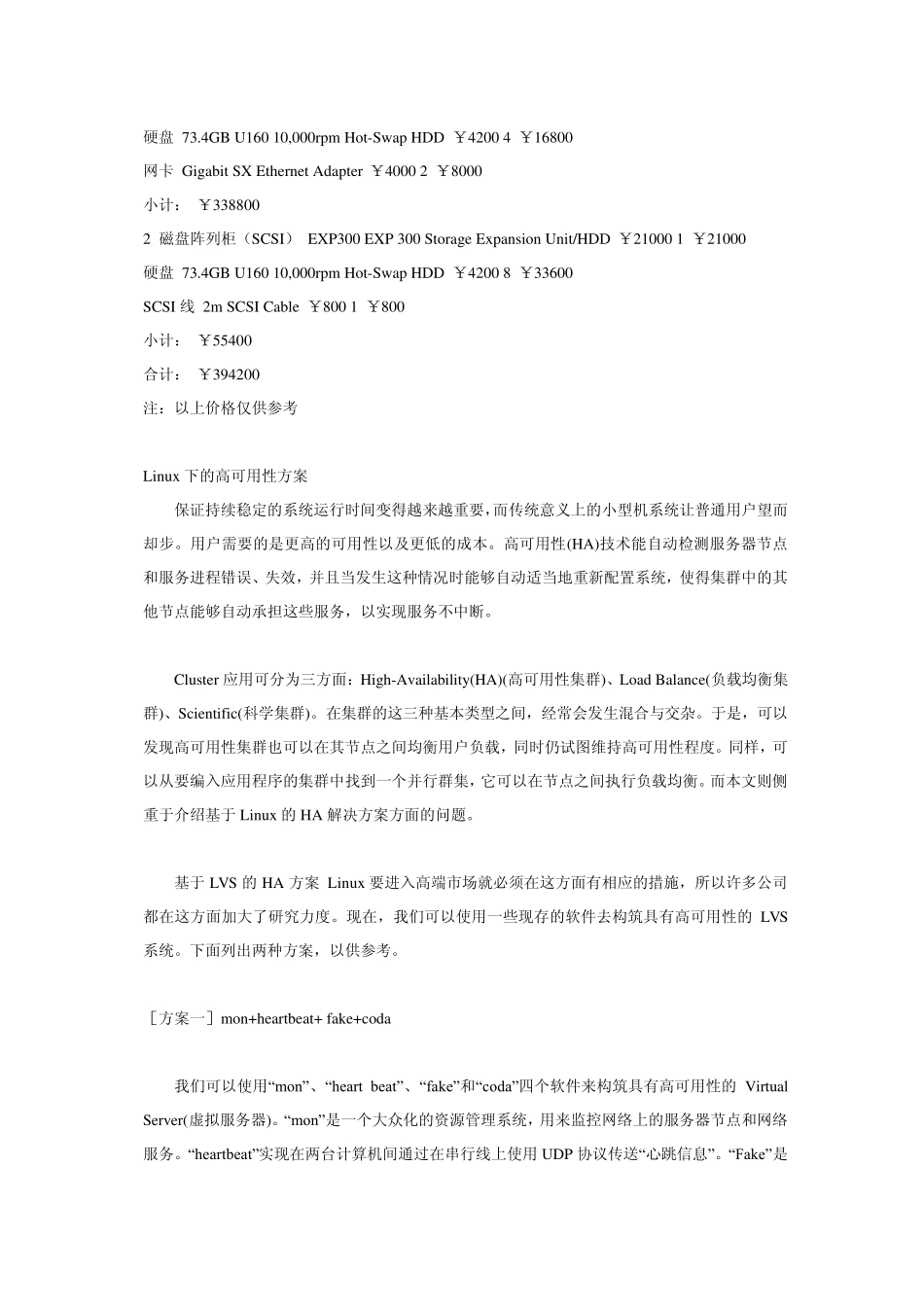

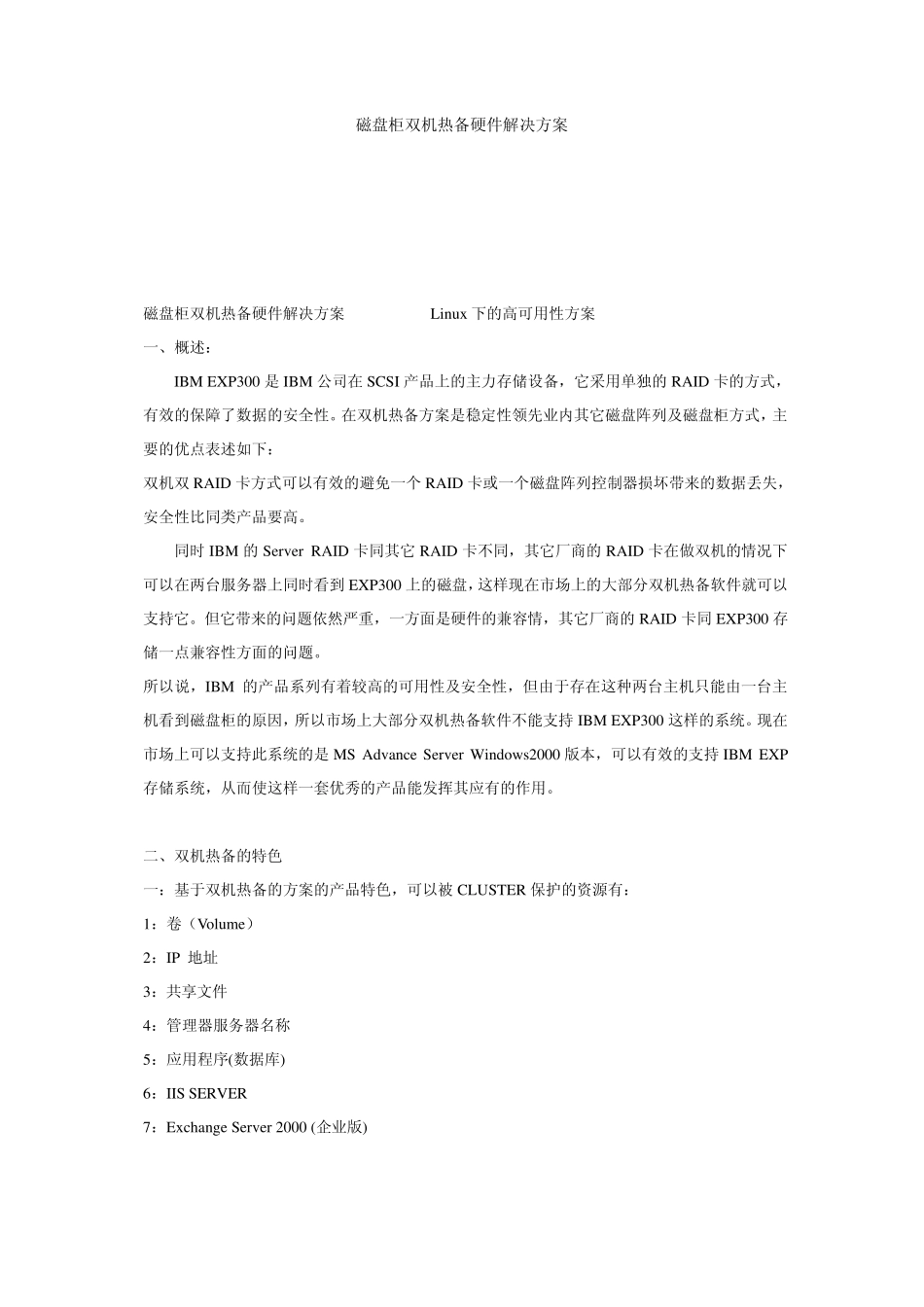

磁盘柜双机热备硬件解决方案 磁盘柜双机热备硬件解决方案 Linux下的高可用性方案 一、概述： IBM EXP300 是 IBM 公司在 SCSI 产品上的主力存储设备，它采用单独的RAID 卡的方式，有效的保障了数据的安全性。在双机热备方案是稳定性领先业内其它磁盘阵列及磁盘柜方式，主要的优点表述如下： 双机双RAID 卡方式可以有效的避免一个 RAID 卡或一个磁盘阵列控制器损坏带来的数据丢失，安全性比同类产品要高。 同时 IBM 的Server RAID 卡同其它 RAID 卡不同，其它厂商的RAID 卡在做双机的情况下可以在两台服务器上同时看到 EXP300 上的磁盘，这样现在市场上的大部分双机热备软件就可以支持它。但它带来的问题依然严重，一方面是硬件的兼容情，其它厂商的RAID 卡同 EXP300 存储一点兼容性方面的问题。 所以说，IBM 的产品系列有着较高的可用性及安全性，但由于存在这种两台主机只能由一台主机看到磁盘柜的原因，所以市场上大部分双机热备软件不能支持 IBM EXP300 这样的系统。现在市场上可以支持此系统的是 MS Advance Server Windows2000 版本，可以有效的支持 IBM EXP存储系统，从而使这样一套优秀的产品能发挥其应有的作用。 二、双机热备的特色 一：基于双机热备的方案的产品特色，可以被 CLUSTER 保护的资源有： 1：卷（Volume） 2：IP 地址 3：共享文件 4：管理器服务器名称 5：应用程序(数据库) 6：IIS SERVER 7：Exchange Server 2000 (企业版) 二：心跳故障检测 Cluster 在集群节点间保持着间歇的通信信号，也就是心跳信号，是错误检测的一个机制。即通过优先级别的通信路径，在两个对等系统之间进行周期性的握手,如果连续没有收到的心跳信号到了一定的数目，就通过第二条路径确定是系统故障还是只是通信路径有问题。如果只是路径问题，就会把第一条路径标示为失效。如果第二条路径检测仍失败就会自动实现磁盘柜和应用软件的接管功能。 一般情况下现在使用网络的接口作为通信路径，一块网卡专门用来进行心跳检测，而把局域网通信的网卡作为备用的路径。 三、软件拓扑 以下是结合 IBM EXP300 产品的拓扑结构： 四、硬件配置 序号 名称 型号 描述 单价 数量 总价 1 服务器 IBM X255 8685-CRX Xeon MP 3.0GHz/4MB,4-SMP 1GB Chipkill, 0HDD,12HDD ASMP 7Active PCI Lightpath 10/100/1000Ethernet 24XCD 7U Rack ￥101000 2 ￥202000 CPU Xeon ...
