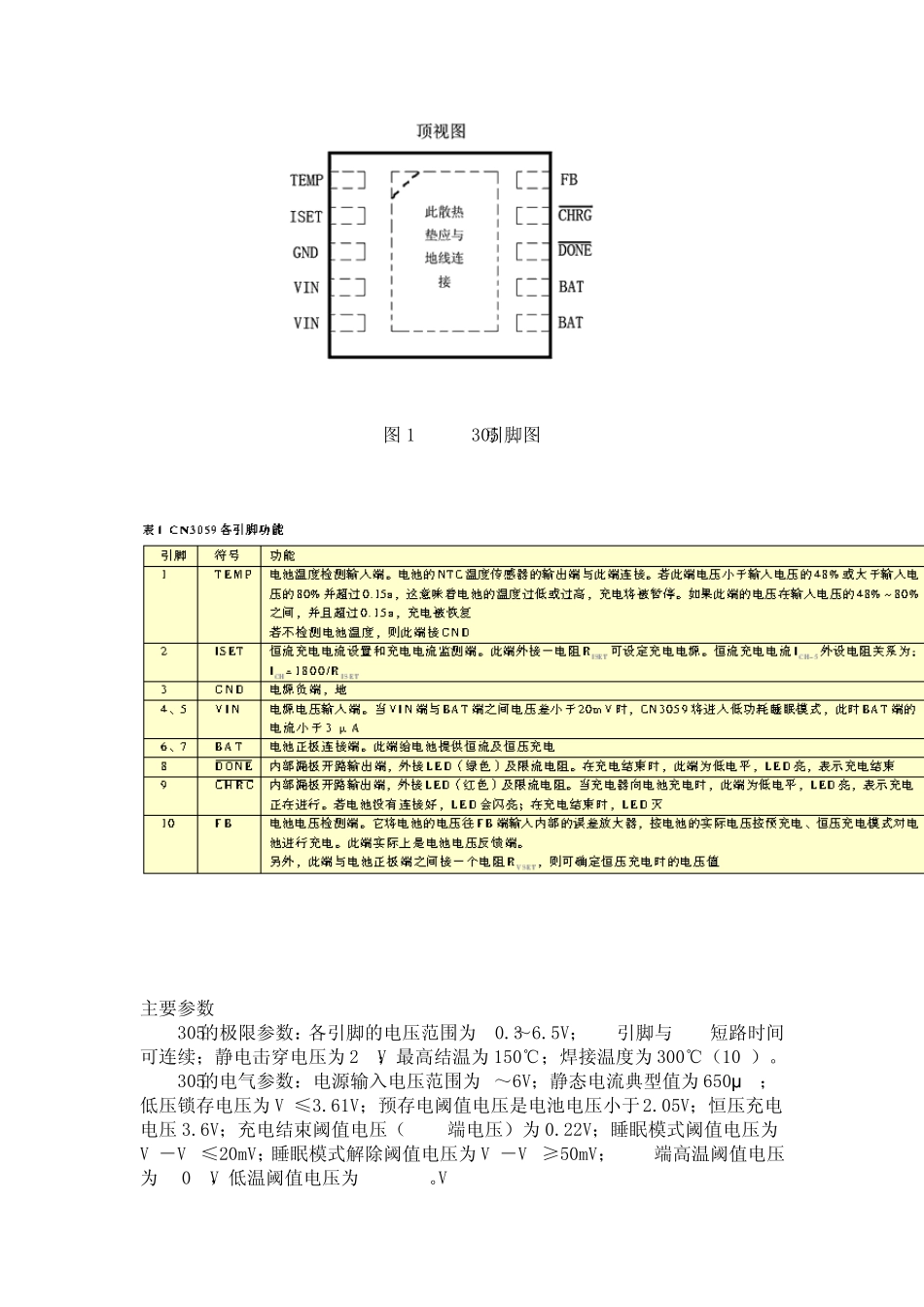

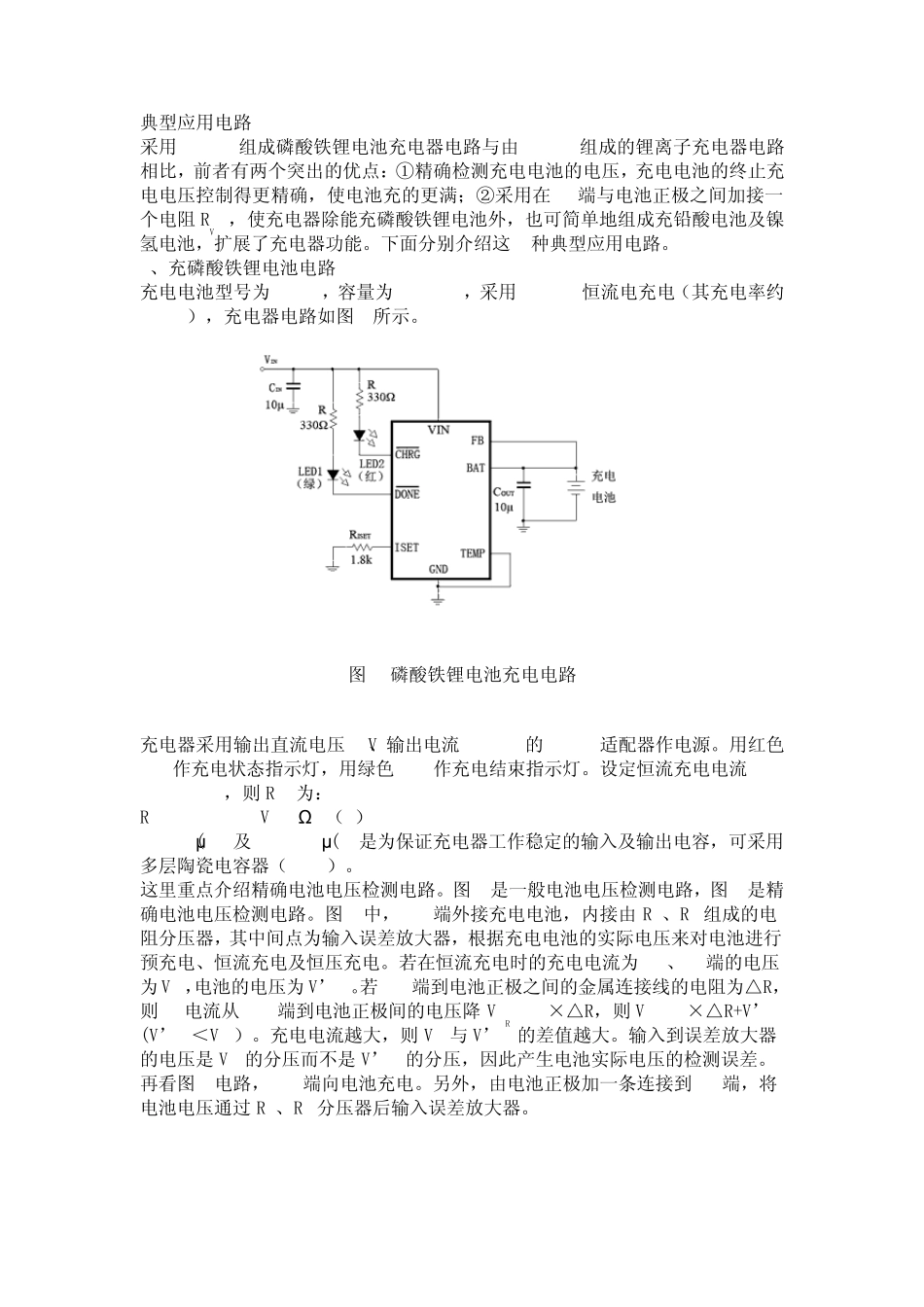

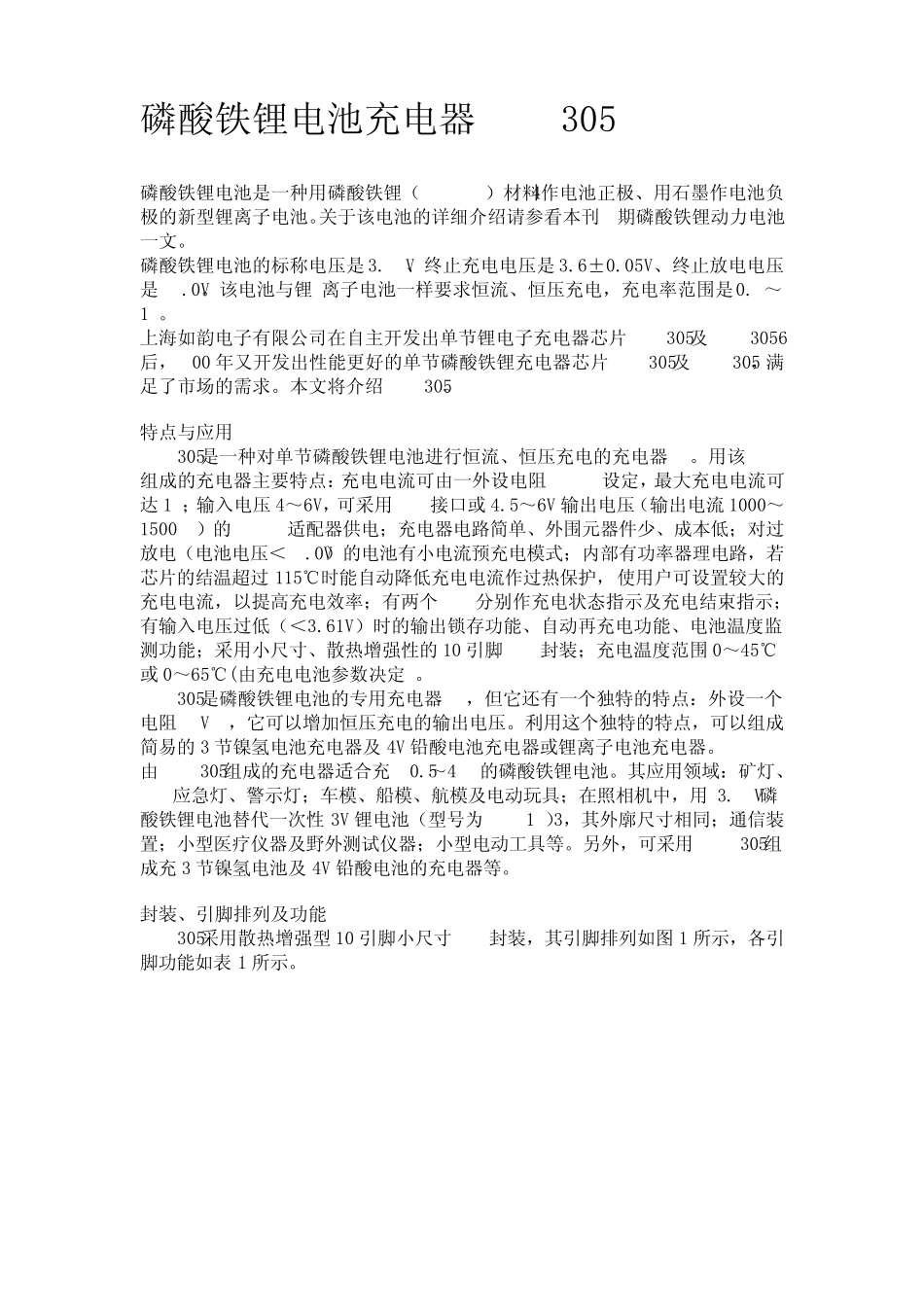

磷酸铁锂电池充电器CN3059 磷酸铁锂电池是一种用磷酸铁锂（LiFePO4）材料作电池正极、用石墨作电池负极的新型锂离子电池。关于该电池的详细介绍请参看本刊9期磷酸铁锂动力电池一文。 磷酸铁锂电池的标称电压是3.2V、终止充电电压是3.6±0.05V、终止放电电压是2.0V。该电池与锂 离子电池一样要求恒流、恒压充电，充电率范围是0.2～1C。 上海如韵电子有限公司在自主开发出单节锂电子充电器芯片CN3052及 CN3056后，2007年又开发出性能更好的单节磷酸铁锂充电器芯片CN3058及 CN3059，满足了市场的需求。本文将介绍CN3059。 特点与应用 CN3059是一种对单节磷酸铁锂电池进行恒流、恒压充电的充电器IC。用该IC组成的充电器主要特点：充电电流可由一外设电阻 RISET设定，最大充电电流可达 1A；输入电压4～6V，可采用USB接口或 4.5～6V 输出电压（输出电流 1000～1500mA）的AC/DC适配器供电；充电器电路简单、外围元器件少、成本低；对过放电（电池电压＜2.0V）的电池有小电流预充电模式；内部有功率器理电路，若芯片的结温超过 115℃时能自动降低充电电流作过热保护，使用户可设置较大的充电电流，以提高充电效率；有两个 LED分别作充电状态指示及充电结束指示；有输入电压过低（＜3.61V）时的输出锁存功能、自动再充电功能、电池温度监测功能；采用小尺寸、散热增强性的10 引脚 DFN封装；充电温度范围 0～45℃或 0～65℃(由充电电池参数决定)。 CN3059是磷酸铁锂电池的专用充电器IC，但它还有一个独特的特点：外设一个电阻 RVSET，它可以增加恒压充电的输出电压。利用这个独特的特点，可以组成简易的3 节镍氢电池充电器及 4V 铅酸电池充电器或锂离子电池充电器。 由 CN3059组成的充电器适合充 0.5～4Ah的磷酸铁锂电池。其应用领域：矿灯、LED应急灯、警示灯；车模、船模、航模及电动玩具；在照相机中，用3.2V磷酸铁锂电池替代一次性 3V 锂电池（型号为 CR123A），其外廓尺寸相同；通信装置；小型医疗仪器及野外测试仪器；小型电动工具等。另外，可采用CN3059组成充3 节镍氢电池及 4V 铅酸电池的充电器等。 封装、引脚排列及功能 CN3059采用散热增强型10 引脚小尺寸 DFN封装，其引脚排列如图 1 所示，各引脚功能如表 1 所示。 图1 CN3059引脚图 主要参数 CN3059的极限参数：各引脚的电压范围为-0.3～6.5V；BAT引脚与GND短路时间可连续；静电击穿电压为2kV；最高结温为150℃；焊接温度为300℃（10s）。 CN305...
