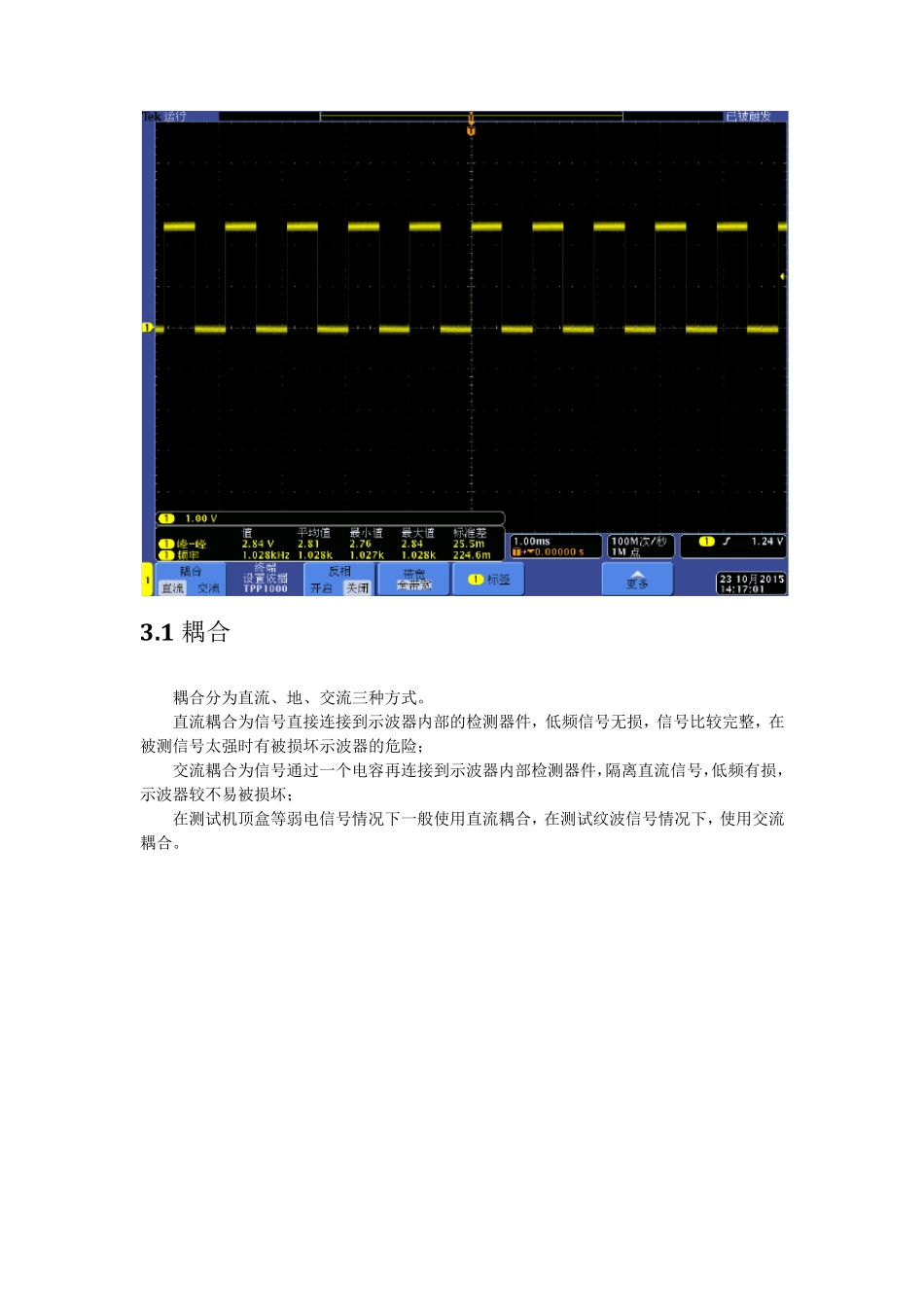

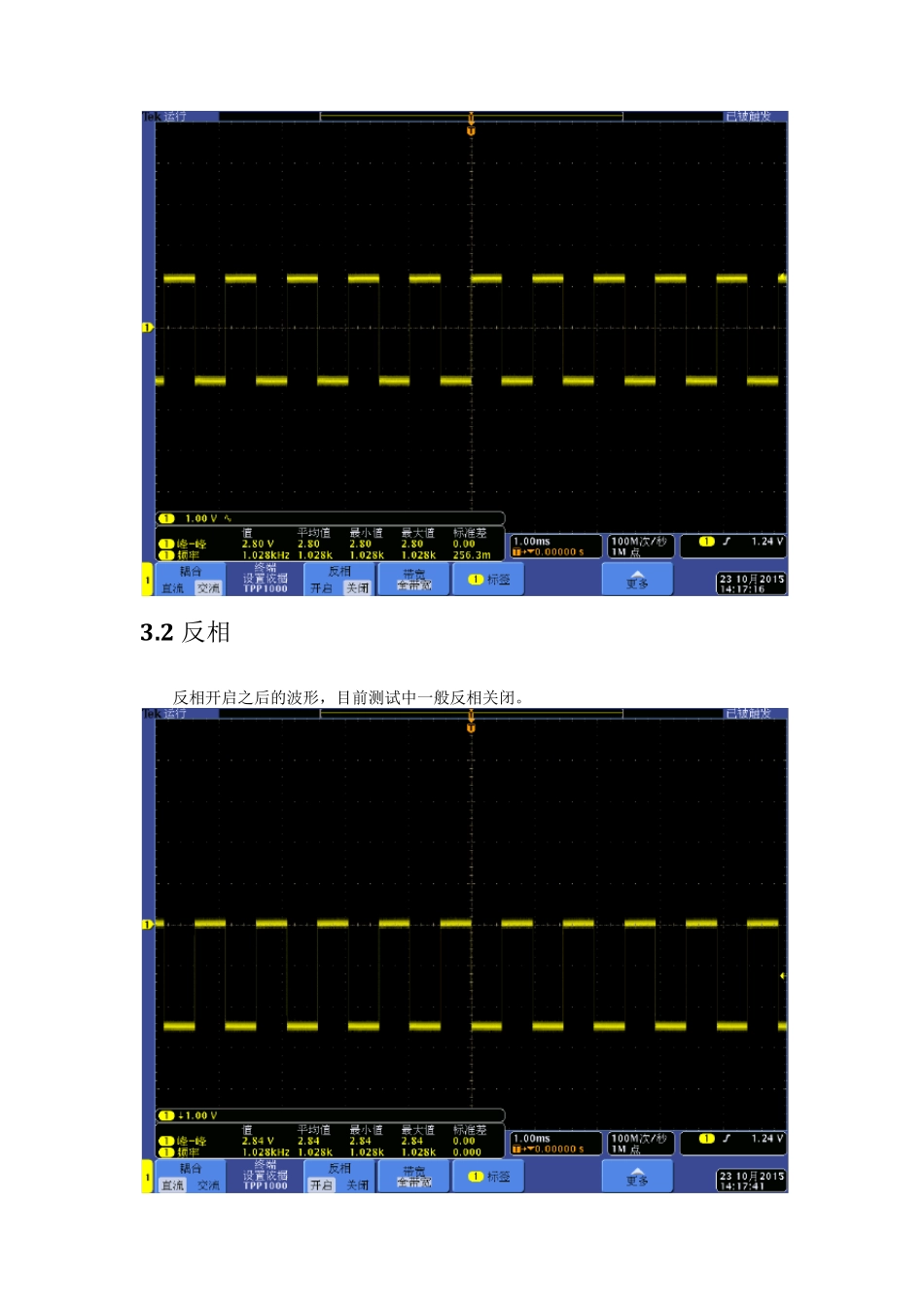

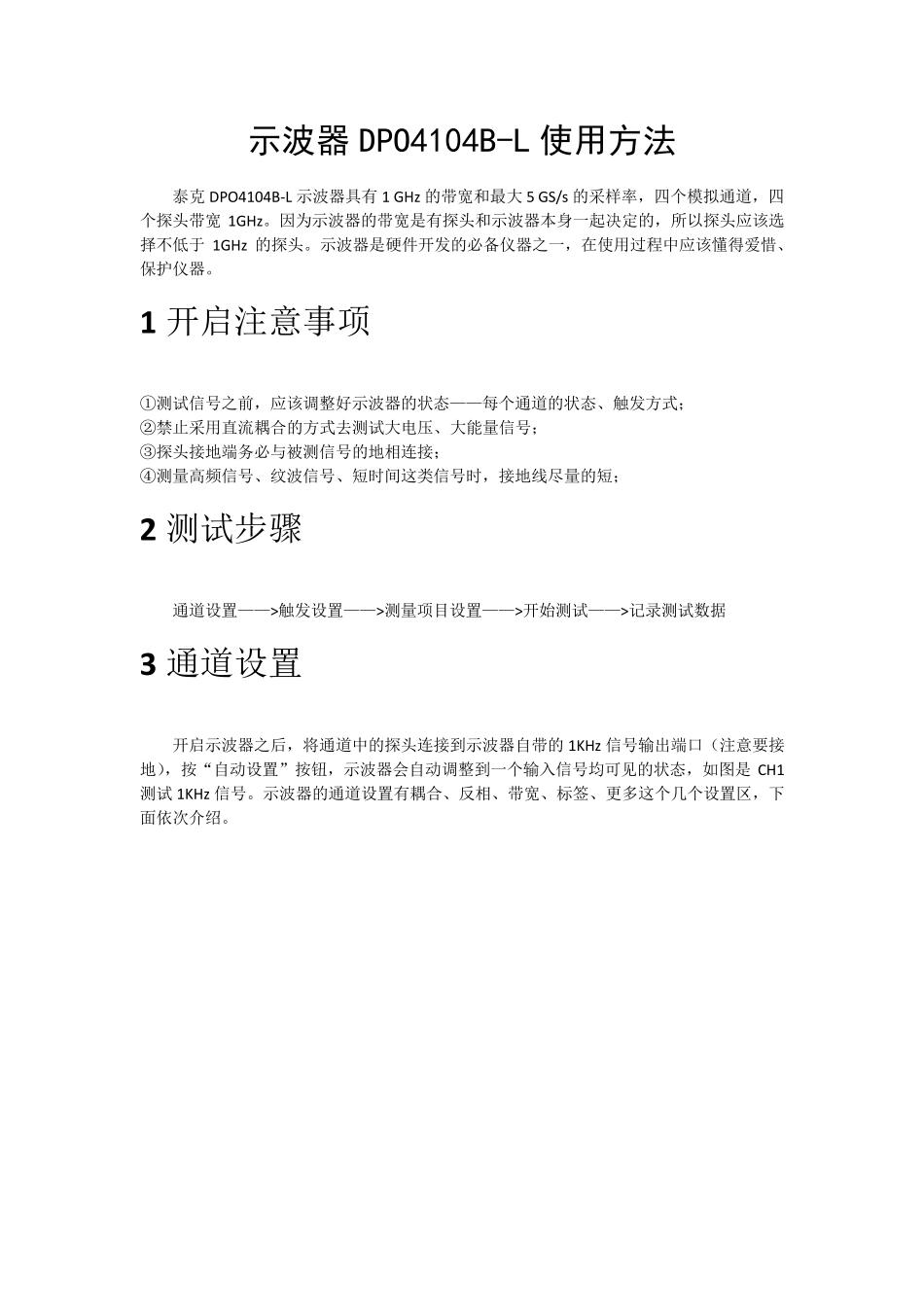

示波器DPO4104B-L 使用方法 泰克DPO4104B-L 示波器具有1 GHz 的带宽和最大5 GS/s 的采样率，四个模拟通道，四个探头带宽1GHz。因为示波器的带宽是有探头和示波器本身一起决定的，所以探头应该选择不低于1GHz 的探头。示波器是硬件开发的必备仪器之一，在使用过程中应该懂得爱惜、保护仪器。 1 开启注意事项 ①测试信号之前，应该调整好示波器的状态——每个通道的状态、触发方式； ②禁止采用直流耦合的方式去测试大电压、大能量信号； ③探头接地端务必与被测信号的地相连接； ④测量高频信号、纹波信号、短时间这类信号时，接地线尽量的短； 2 测试步骤 通道设置——>触发设置——>测量项目设置——>开始测试——>记录测试数据 3 通道设置 开启示波器之后，将通道中的探头连接到示波器自带的1KHz 信号输出端口（注意要接地），按“自动设置”按钮，示波器会自动调整到一个输入信号均可见的状态，如图是CH1测试1KHz 信号。示波器的通道设置有耦合、反相、带宽、标签、更多这个几个设置区，下面依次介绍。 3.1 耦合 耦合分为直流、地、交流三种方式。 直流耦合为信号直接连接到示波器内部的检测器件，低频信号无损，信号比较完整，在被测信号太强时有被损坏示波器的危险； 交流耦合为信号通过一个电容再连接到示波器内部检测器件，隔离直流信号，低频有损，示波器较不易被损坏； 在测试机顶盒等弱电信号情况下一般使用直流耦合，在测试纹波信号情况下，使用交流耦合。 3.2 反相 反相开启之后的波形，目前测试中一般反相关闭。 3.3 带宽 本示波器最大扑捉1GHz 带宽，一般测试选择全带宽，电源纹波测试选择20MHz 带宽（因为在EMI 测试中，CE、RE 指标只是低频才是电源？）。 3.4 标签 为了在测试中比较清晰的显示信号来源，可以对每个通道的信号进行命名，DPO4104B-L具有一些默认的信号命名，可以直接选用。 3.5 微调刻度 微调功能与右侧“垂直”区域中“标度”的功能类似，调整垂直每一格表示电压，比如900mV/div，可以让每一个表示的电压值更精细。 3.6 偏置/位置 两个功能类似（均与“垂直”区域中的“位置”功能相同），偏置以电压为单位，位置以刻度为单位，在垂直上移动对应通道信号在屏幕上的显示位置，当多通道测试时，可以方便的调整信号位置，以便更加形象的对比信号差异。 3.7 探头设置 该功能可以校正通道的测试数据，使得测试准确，当信号出现幅度/ 相位偏差时可以使用“补偿探头”...
