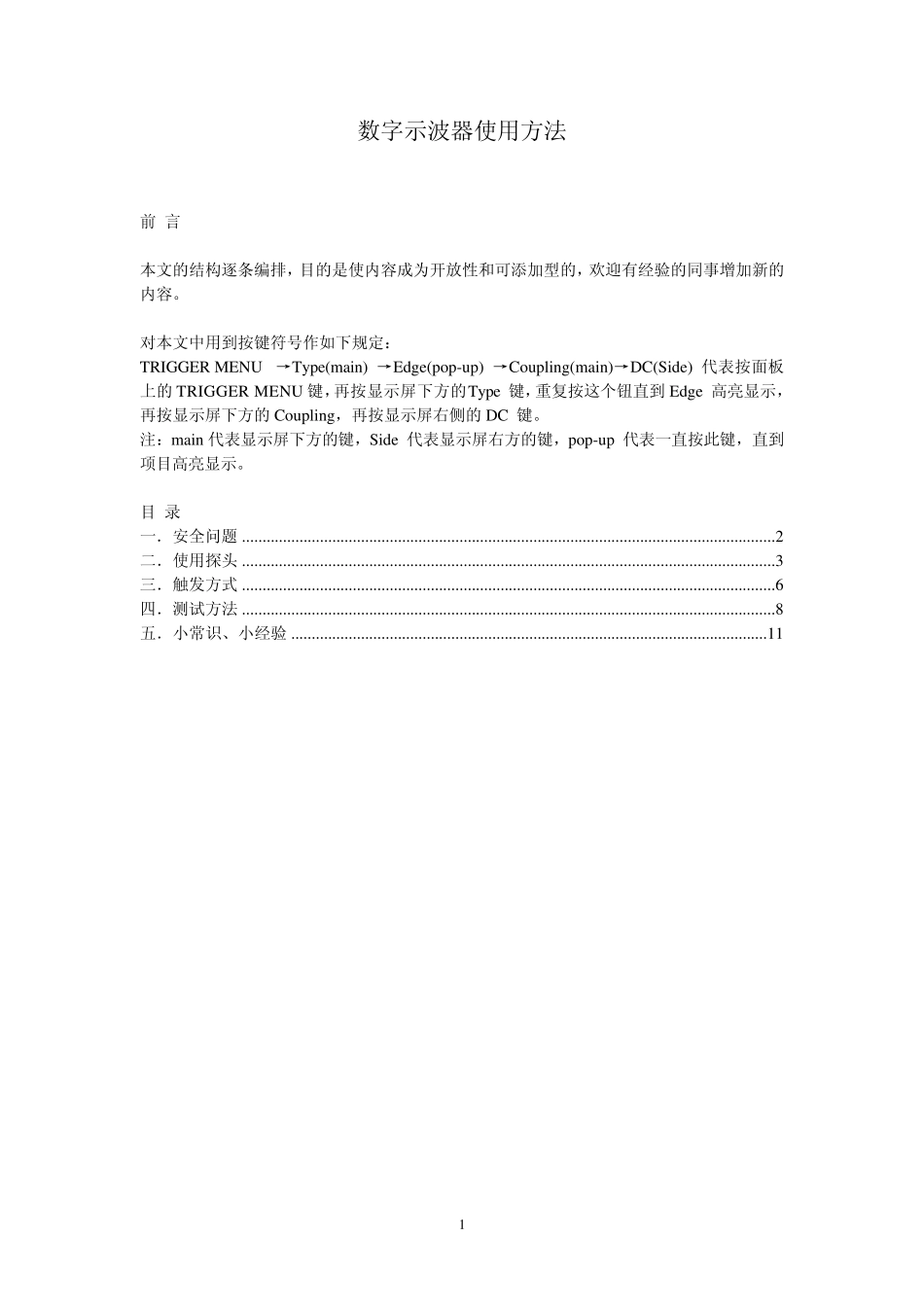

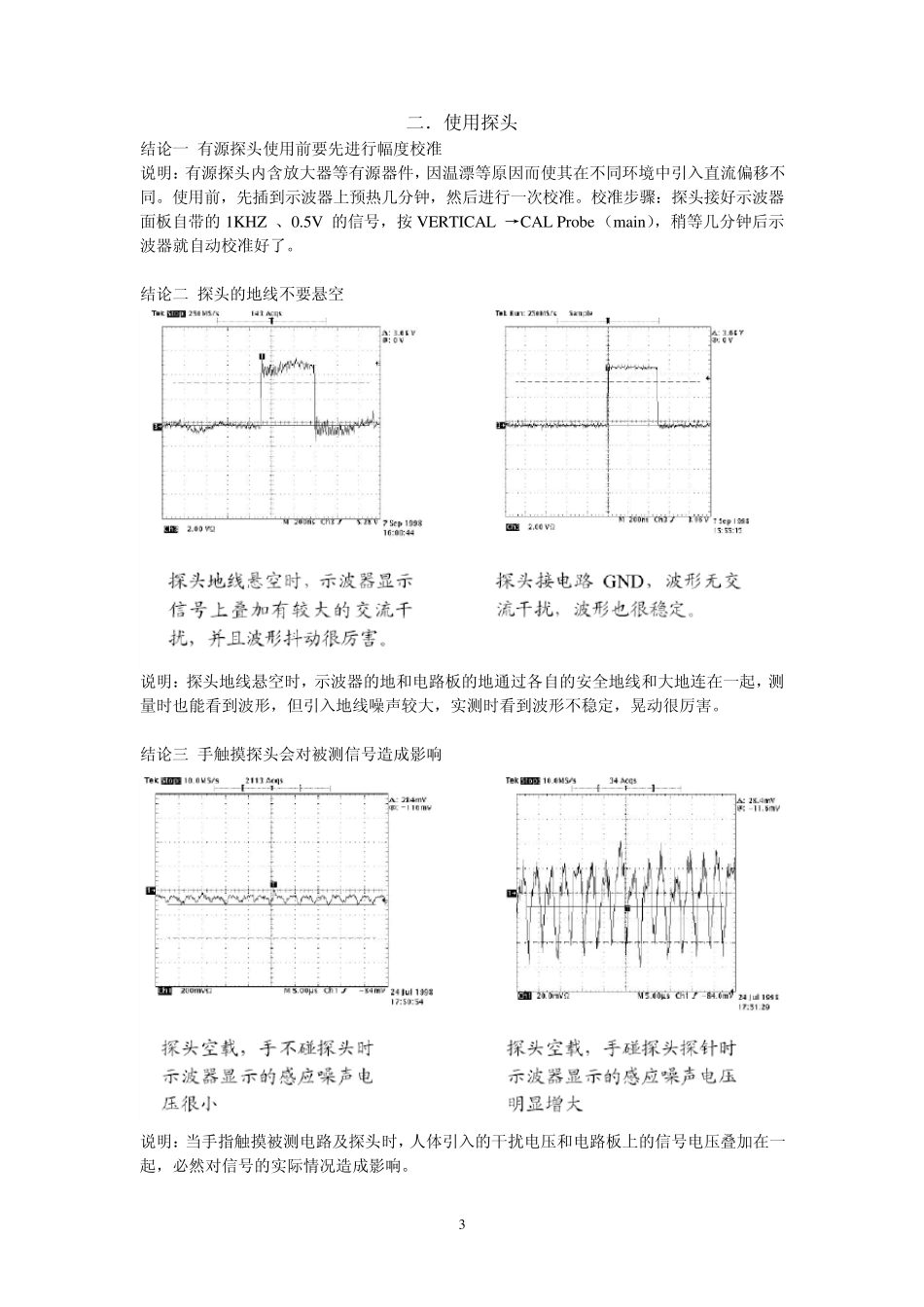

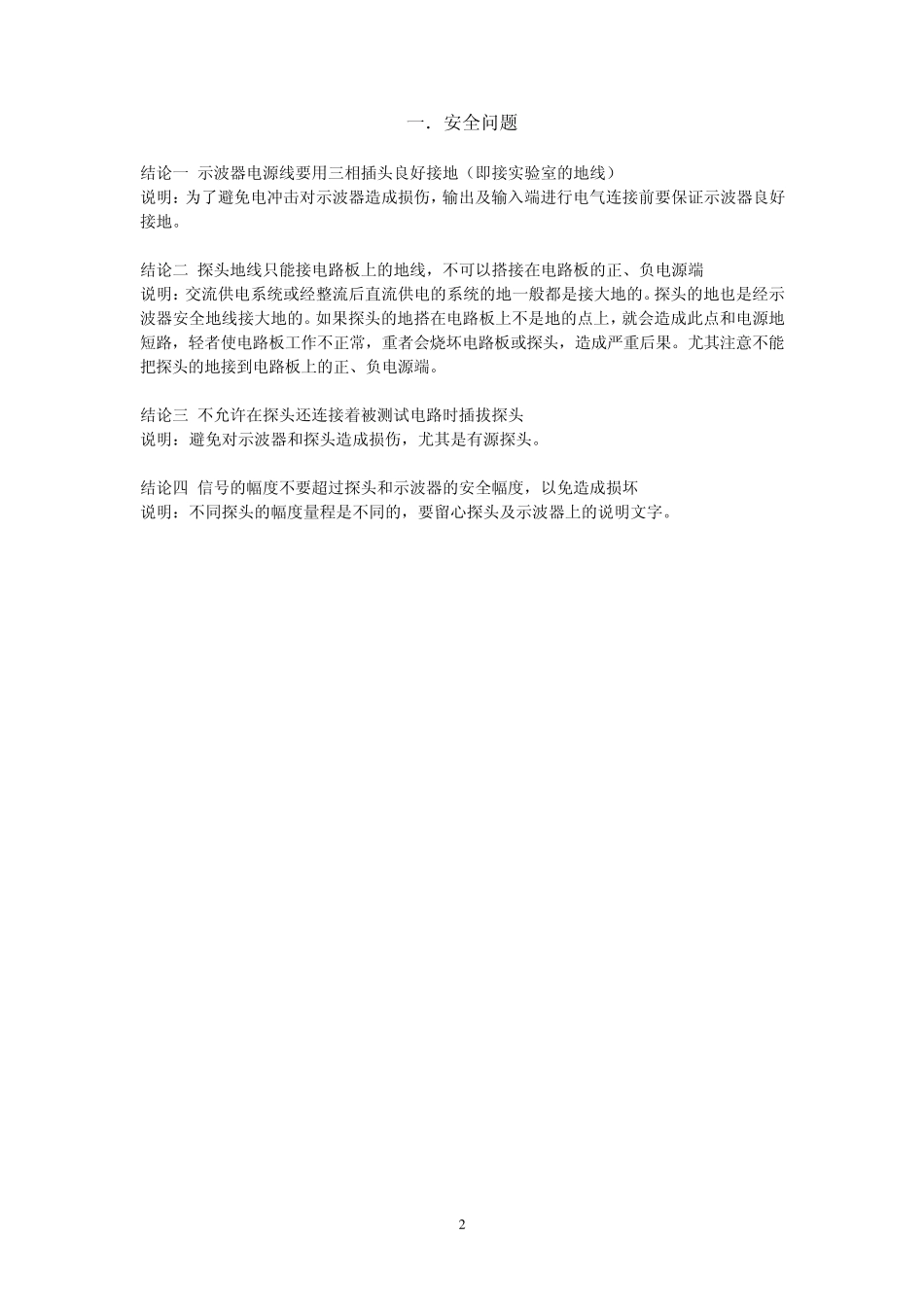

数字示波器使用方法 前 言 本文的结构逐条编排，目的是使内容成为开放性和可添加型的，欢迎有经验的同事增加新的内容。 对本文中用到按键符号作如下规定： TRIGGER MENU →Type(main) →Edge(pop-up) →Coupling(main)→DC(Side) 代表按面板上的TRIGGER MENU 键，再按显示屏下方的Type 键，重复按这个钮直到Edge 高亮显示，再按显示屏下方的Coupling，再按显示屏右侧的DC 键。 注：main代表显示屏下方的键，Side 代表显示屏右方的键，pop-up 代表一直按此键，直到项目高亮显示。 目 录 一．安全问题 ..................................................................................................................................2 二．使用探头 ..................................................................................................................................3 三．触发方式 ..................................................................................................................................6 四．测试方法..................................................................................................................................8 五．小常识、小经验....................................................................................................................11 1 一．安全问题 结论一 示波器电源线要用三相插头良好接地（即接实验室的地线） 说明：为了避免电冲击对示波器造成损伤，输出及输入端进行电气连接前要保证示波器良好接地。 结论二 探头地线只能接电路板上的地线，不可以搭接在电路板的正、负电源端 说明：交流供电系统或经整流后直流供电的系统的地一般都是接大地的。探头的地也是经示波器安全地线接大地的。如果探头的地搭在电路板上不是地的点上，就会造成此点和电源地短路，轻者使电路板工作不正常，重者会烧坏电路板或探头，造成严重后果。尤其注意不能把探头的地接到电路板上的正、负电源端。 结论三 不允许在探头还连接着被测试电路时插拔探头 说明：避免对示波器和探头造成损伤，尤其是有源探头。 结论四 信号的幅度不要超过探头和示波器的安全幅度，以免造成损坏 说明：不同探头的幅度量程是不同的，要留心探头及示波器上的说明文字。 2 二．使用探头 结论一 有源探头使用前要先进行...
