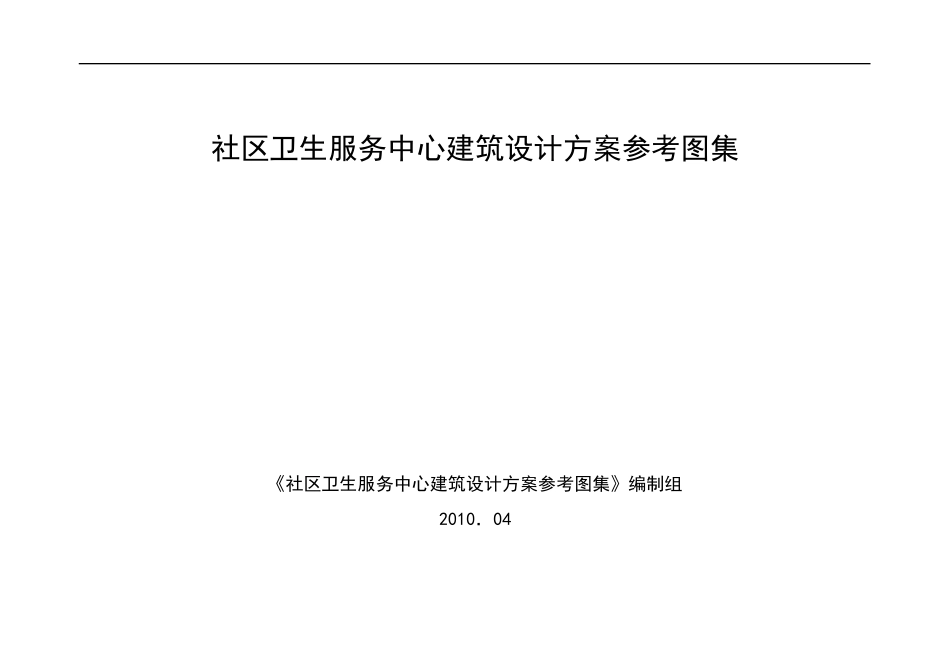

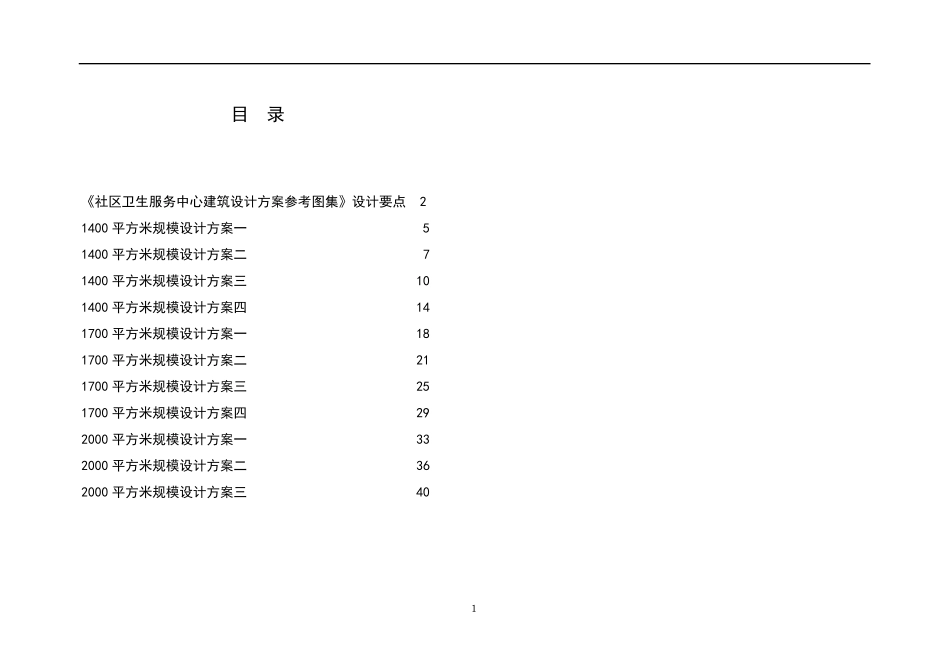

社区卫生服务中心建筑设计方案参考图集 《社区卫生服务中心建筑设计方案参考图集》编制组 2010.04 1 目 录 《社区卫生服务中心建筑设计方案参考图集》设计要点 2 1400 平方米规模设计方案一 5 1400 平方米规模设计方案二 7 1400 平方米规模设计方案三 10 1400 平方米规模设计方案四 14 1700 平方米规模设计方案一 18 1700 平方米规模设计方案二 21 1700 平方米规模设计方案三 25 1700 平方米规模设计方案四 29 2000 平方米规模设计方案一 33 2000 平方米规模设计方案二 36 2000 平方米规模设计方案三 40 2 《社区卫生服务中心建筑设计方案参考图集》 设计要点 1、 总则 1.1、 为提高社区卫生服务中心的设计水平,根据国家有关设计标准及规范,编制本套《社区卫生服务中心建筑设计方案参考图集》。 1.2、 本图集包括 1400 平方米、1700 平方米及 2000 平方米规模社区卫生服务中心设计方案各三至四个,为各级社区卫生服务中心提供设计参考。 1.3、 本图集仅为参考,不作为规范性要求。社区卫生服务站可根据实际需求,参考本图集。 2、 主要功能单元构成 1400 平方米、1700 平方米及 2000 平方米规模社区卫生服务中心应根据医疗工作特点及自身工作需要合理配置功能单元,本图集按下表配置主要功能单元。 主要功能单元构成 规 模 1400 平方米 1700 平方米 2000 平方米 临 床科 室 1 、 接 诊 区 2 、 挂 号 收 费 室 3 、 全 科 诊 室( 5 - 6 间 ) 4 、 中医 诊 室 5 、 口 腔 诊 室 6 、 抢 救 室 7 、 康 复 治 疗 室 8 、 针 灸 理 疗 室 9 、 注 射 室 1 0 、 处 置 室 1 1 、 换 药 室 1 2 、 治 疗 室 1 3 、观 察 治 疗 室 1 4 、 候 诊 区 1 、 接 诊 区 2 、 挂 号 收 费 室 3 、 全 科 诊 室 ( 9间 ) 4 、 中医 诊 室 5 、 口 腔 诊 室 6 、 抢 救 室 7 、 康 复 治 疗 室 8 、 针 灸 理 疗 室( 2 - 4 间 ) 9 、 注 射 室 1 0 、 处 置 室 1 1 、 换 药 室 1 2 、 治 疗 室 1 3 、观 察 治 疗 室 1 4 、 候 诊 区 1 、 接 诊 区 2 、 挂 号 收 费 室 3 、全 科 诊 室( 1 2间 ) 4 、 中医 诊 室 ( 2间 ) 5 、 口 腔 诊 ...
