(完整word版)高压交联设备、三层共挤干法交联生产线工艺操作规程

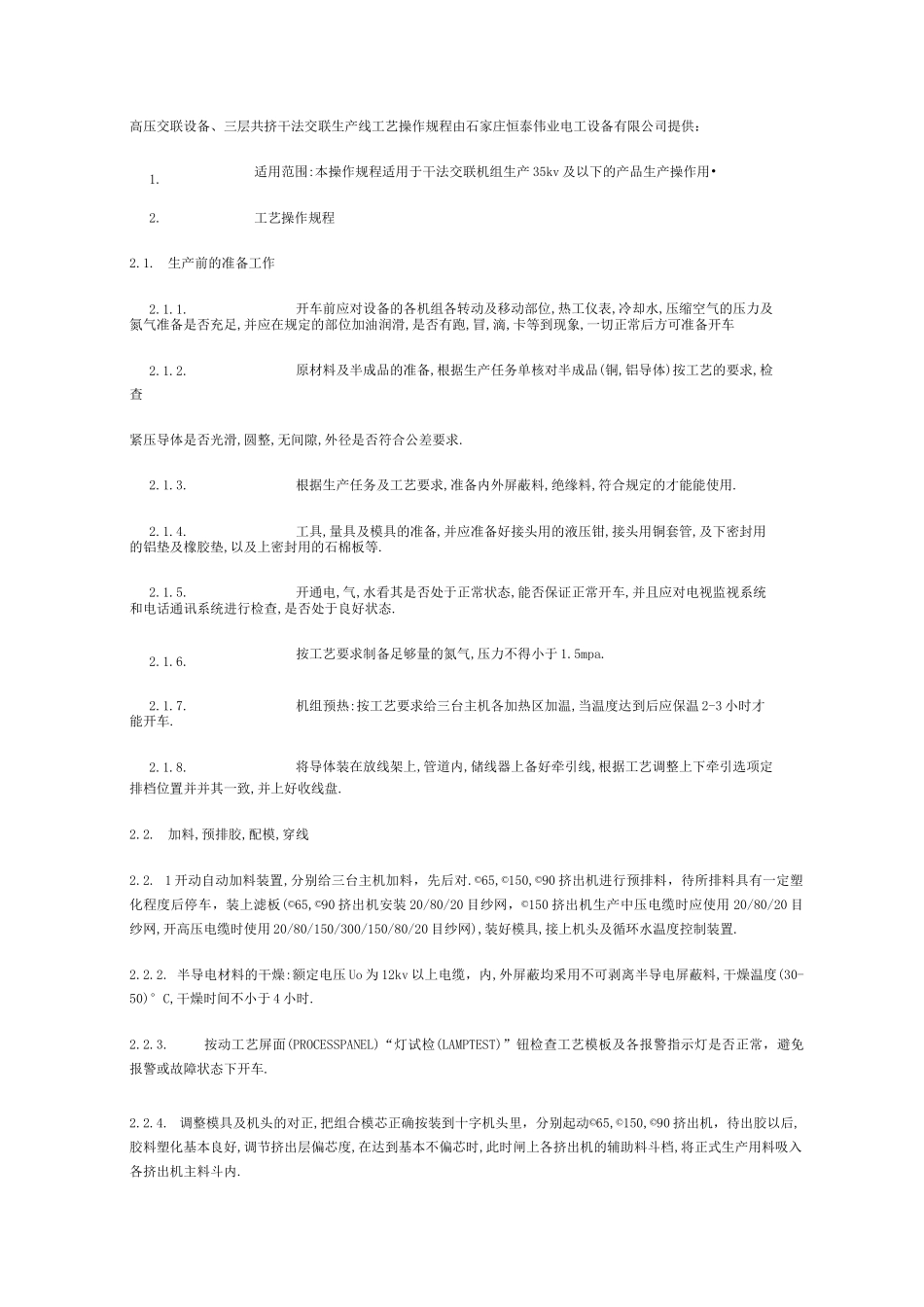

(完整word版)高压交联设备、三层共挤干法交联生产线工艺操作规程_第1页
1/6

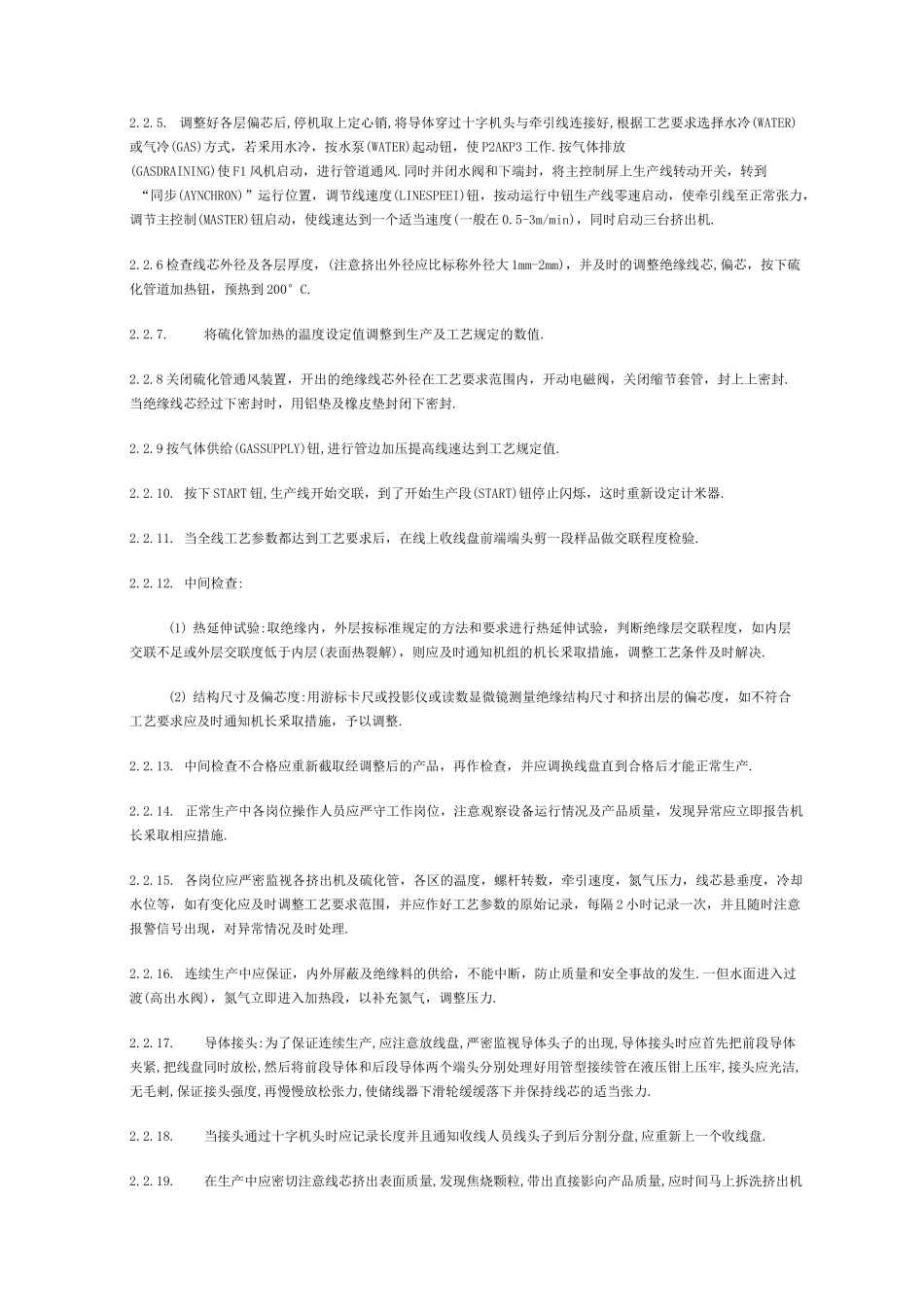

(完整word版)高压交联设备、三层共挤干法交联生产线工艺操作规程_第2页
2/6
(完整word版)高压交联设备、三层共挤干法交联生产线工艺操作规程_第3页
3/6
高压交联设备、三层共挤干法交联生产线工艺操作规程由石家庄恒泰伟业电工设备有限公司提供:1.适用范围:本操作规程适用于干法交联机组生产 35kv 及以下的产品生产操作用•2.工艺操作规程2.1.生产前的准备工作2.1.1.开车前应对设备的各机组各转动及移动部位,热工仪表,冷却水,压缩空气的压力及氮气准备是否充足,并应在规定的部位加油润滑,是否有跑,冒,滴,卡等到现象,一切正常后方可准备开车2.1.2.原材料及半成品的准备,根据生产任务单核对半成品(铜,铝导体)按工艺的要求,检查紧压导体是否光滑,圆整,无间隙,外径是否符合公差要求.2.1.3.根据生产任务及工艺要求,准备内外屏蔽料,绝缘料,符合规定的才能能使用.2.1.4.工具,量具及模具的准备,并应准备好接头用的液压钳,接头用铜套管,及下密封用的铝垫及橡胶垫,以及上密封用的石棉板等.2.1.5.开通电,气,水看其是否处于正常状态,能否保证正常开车,并且应对电视监视系统和电话通讯系统进行检查,是否处于良好状态.2.1.6.按工艺要求制备足够量的氮气,压力不得小于 1.5mpa.2.1.7.机组预热:按工艺要求给三台主机各加热区加温,当温度达到后应保温 2-3 小时才能开车.2.1.8.将导体装在放线架上,管道内,储线器上备好牵引线,根据工艺调整上下牵引选项定排档位置并并其一致,并上好收线盘.2.2.加料,预排胶,配模,穿线2.2. 1 开动自动加料装置,分别给三台主机加料,先后对.©65,©150,©90 挤出机进行预排料,待所排料具有一定塑化程度后停车,装上滤板(©65,©90 挤出机安装 20/80/20 目纱网,©150 挤出机生产中压电缆时应使用 20/80/20 目纱网,开高压电缆时使用 20/80/150/300/150/80/20 目纱网),装好模具,接上机头及循环水温度控制装置.2.2.2. 半导电材料的干燥:额定电压 Uo 为 12kv 以上电缆,内,外屏蔽均釆用不可剥离半导电屏蔽料,干燥温度(30-50)°C,干燥时间不小于 4 小时.2.2.3.按动工艺屏面(PROCESSPANEL)“灯试检(LAMPTEST)”钮检查工艺模板及各报警指示灯是否正常,避免报警或故障状态下开车.2.2.4. 调整模具及机头的对正,把组合模芯正确按装到十字机头里,分别起动©65,©150,©90 挤出机,待出胶以后,胶料塑化基本良好,调节挤出层偏芯度,在达到基本不偏芯时,此时闸上各挤出机的辅助料斗档,将正式生产用料吸入各挤出机主料斗内.2.2.5. 调整好各层偏芯后,停机取上定心销,将导体穿过十字机头与牵引线连接好,根据工艺要求选择水冷(WATER)或气冷(GAS)方式,若釆用水冷,按水泵(WATER)起...
