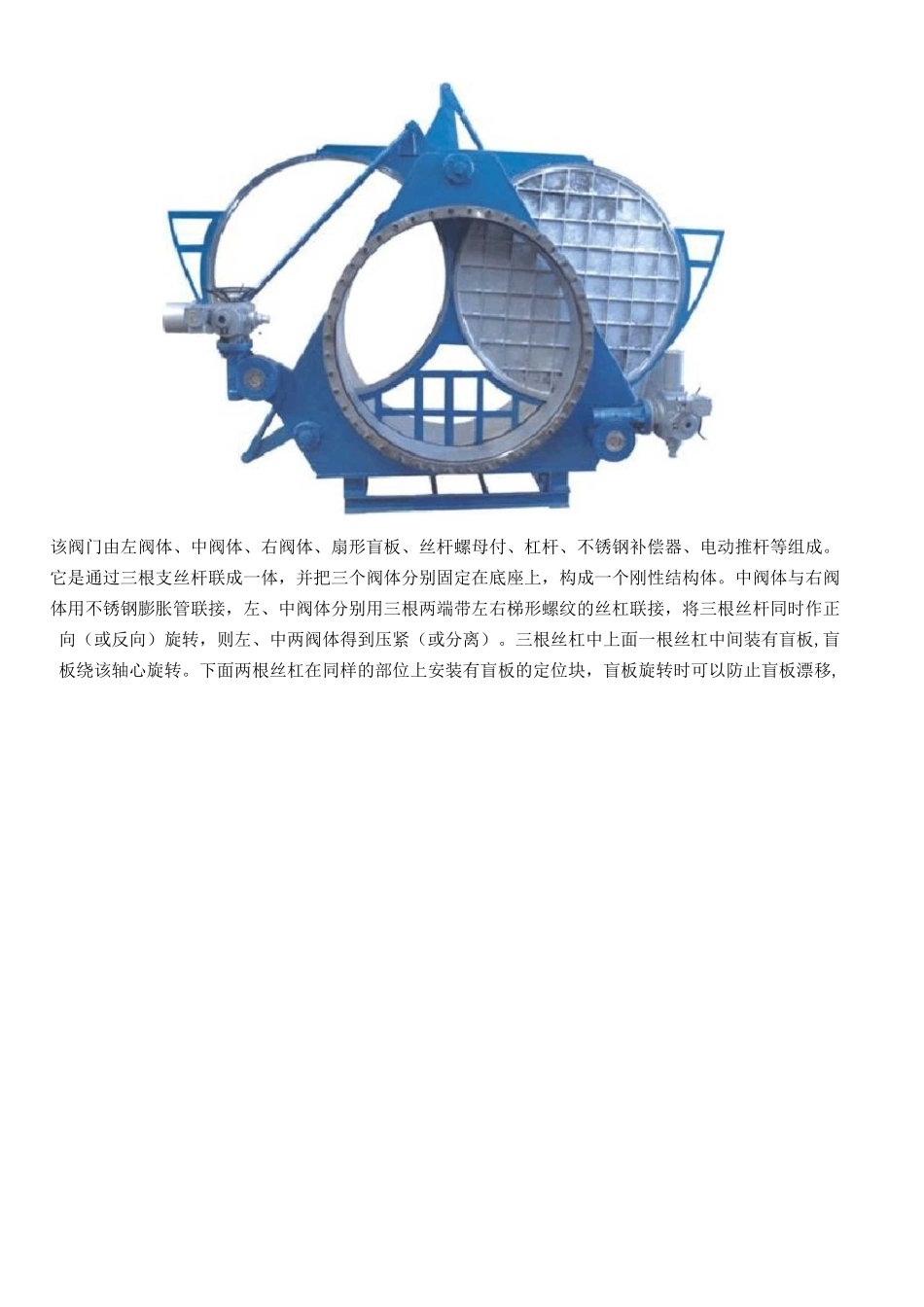

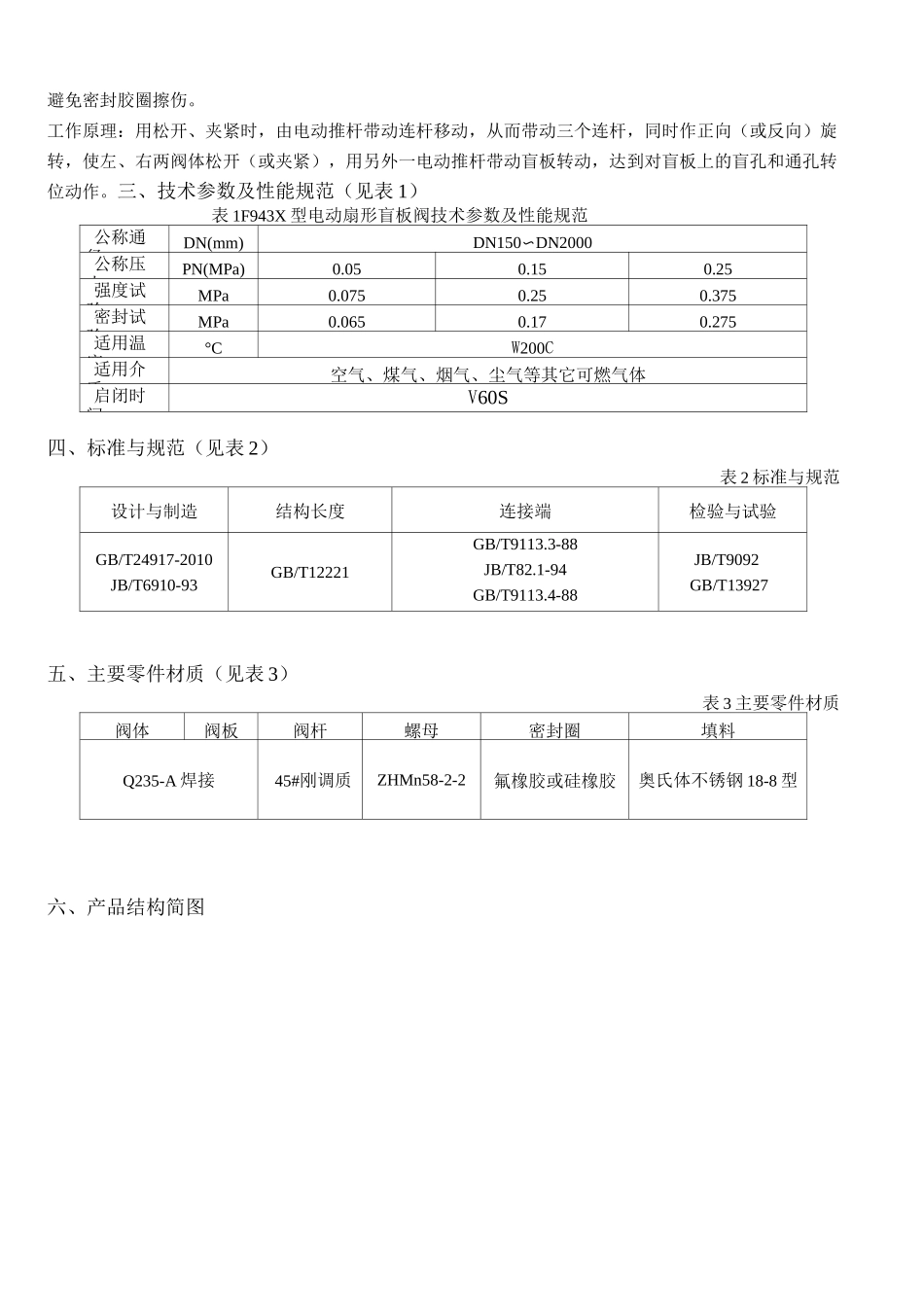

电动扇形盲板阀使用说明书浙江四通阀门制造有限公司ZHEJIANGSITONGVALVEMAKINGCOMPANY一、F943X 型电动式盲板阀主要用途及产品概述F943X 型电动式盲板阀符号 GB622-86《工业企业煤气安全规程》的规定,在阀门处于关闭状态时,能绝对切断管理系统中介质,是一种可靠切断气体介质的安全设备。F943X 型电动式盲板阀广泛用于冶金行业煤气、烟气、含尘气体及空气等管路系统的除尘环保设施中。F943X 型电动式盲板阀可以实现远距离开启和关闭,可靠切断气体介质,是一种理想的煤气及有毒气体管路绝对切断的安全控制阀门。二、F943X 型电动盲板阀结构概述F943X 型电动盲板阀外形结构如下图所示该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、杠杆、不锈钢补偿器、电动推杆等组成。它是通过三根支丝杆联成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管联接,左、中阀体分别用三根两端带左右梯形螺纹的丝杠联接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。三根丝杠中上面一根丝杠中间装有盲板,盲板绕该轴心旋转。下面两根丝杠在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封胶圈擦伤。工作原理:用松开、夹紧时,由电动推杆带动连杆移动,从而带动三个连杆,同时作正向(或反向)旋转,使左、右两阀体松开(或夹紧),用另外一电动推杆带动盲板转动,达到对盲板上的盲孔和通孔转位动作。三、技术参数及性能规范(见表 1)表 1F943X 型电动扇形盲板阀技术参数及性能规范公称通径DN(mm)DN150〜DN2000公称压力PN(MPa)0.050.150.25强度试验MPa0.0750.250.375密封试验MPa0.0650.170.275适用温度°CW200C适用介质空气、煤气、烟气、尘气等其它可燃气体启闭时间V60S四、标准与规范(见表 2)表 2 标准与规范设计与制造结构长度连接端检验与试验GB/T24917-2010JB/T6910-93GB/T12221GB/T9113.3-88JB/T82.1-94GB/T9113.4-88JB/T9092GB/T13927五、主要零件材质(见表 3)表 3 主要零件材质阀体阀板阀杆螺母密封圈填料Q235-A 焊接45#刚调质ZHMn58-2-2氟橡胶或硅橡胶奥氏体不锈钢 18-8 型六、产品结构简图七、F943X 主要外型尺寸和连接尺寸(见表 4)表 4 主要外形尺寸和连接尺寸PN0.5/l/1.5MPa 法兰连接尺寸符合 GB9115.188DNDD1bN-①dBLL1HN1-0d1200320280228-0185005801103504-0122503753352412-0185005801504004-0123004403952412...
