神舟牌负压蒸汽加热炉设计思路

神舟牌负压蒸汽加热炉设计思路_第1页
1/15

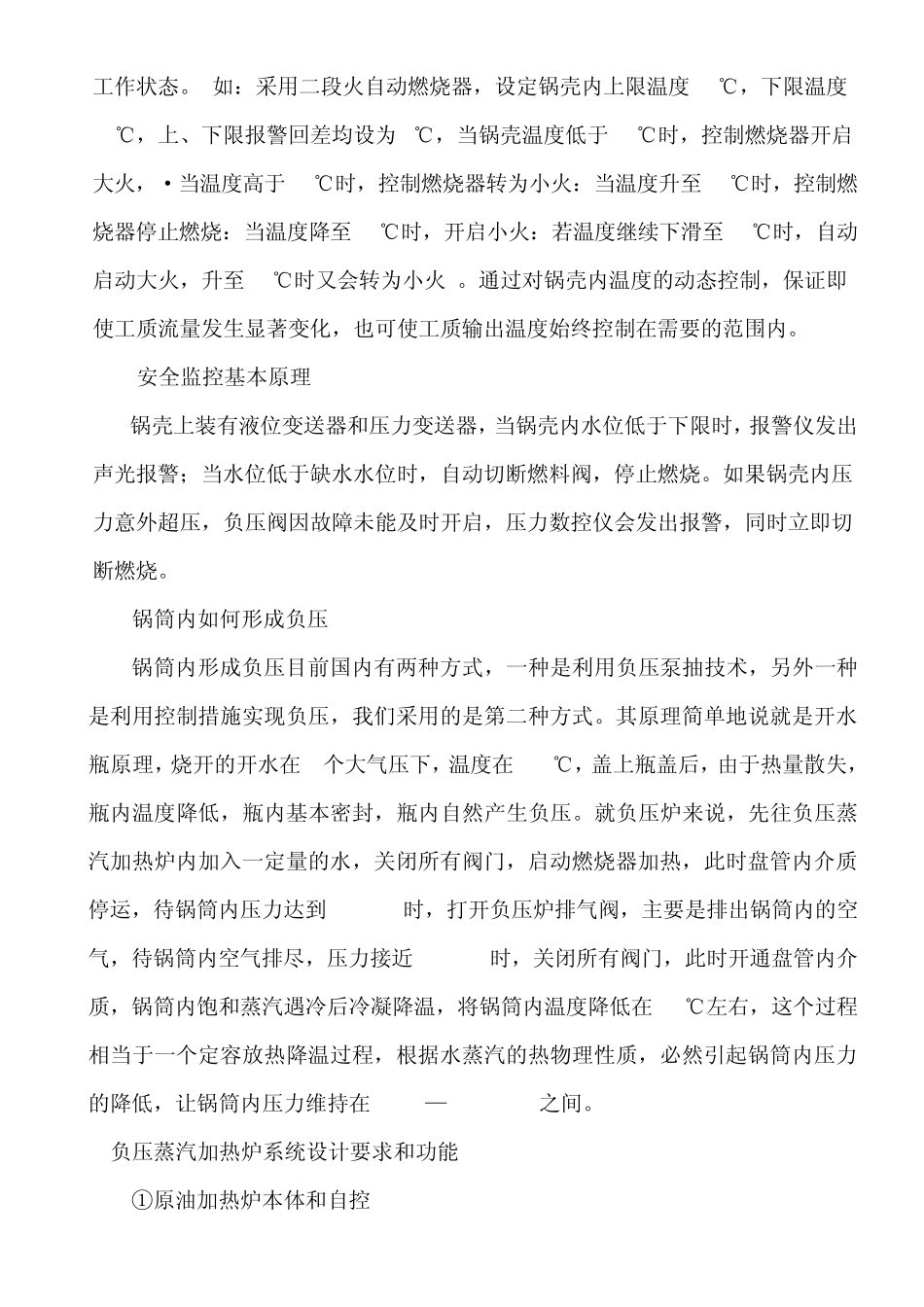

神舟牌负压蒸汽加热炉设计思路_第2页
2/15

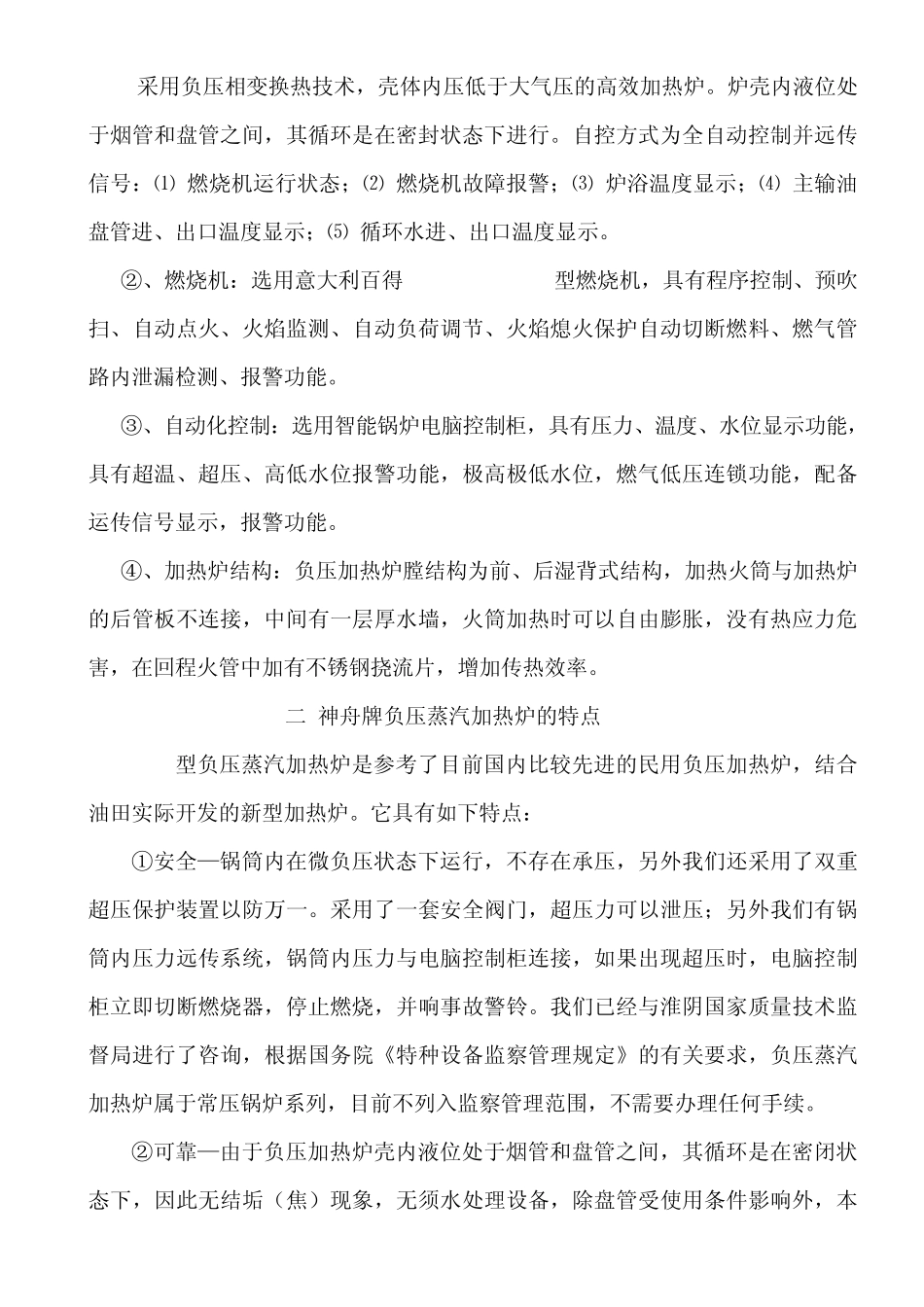

神舟牌负压蒸汽加热炉设计思路_第3页
3/15

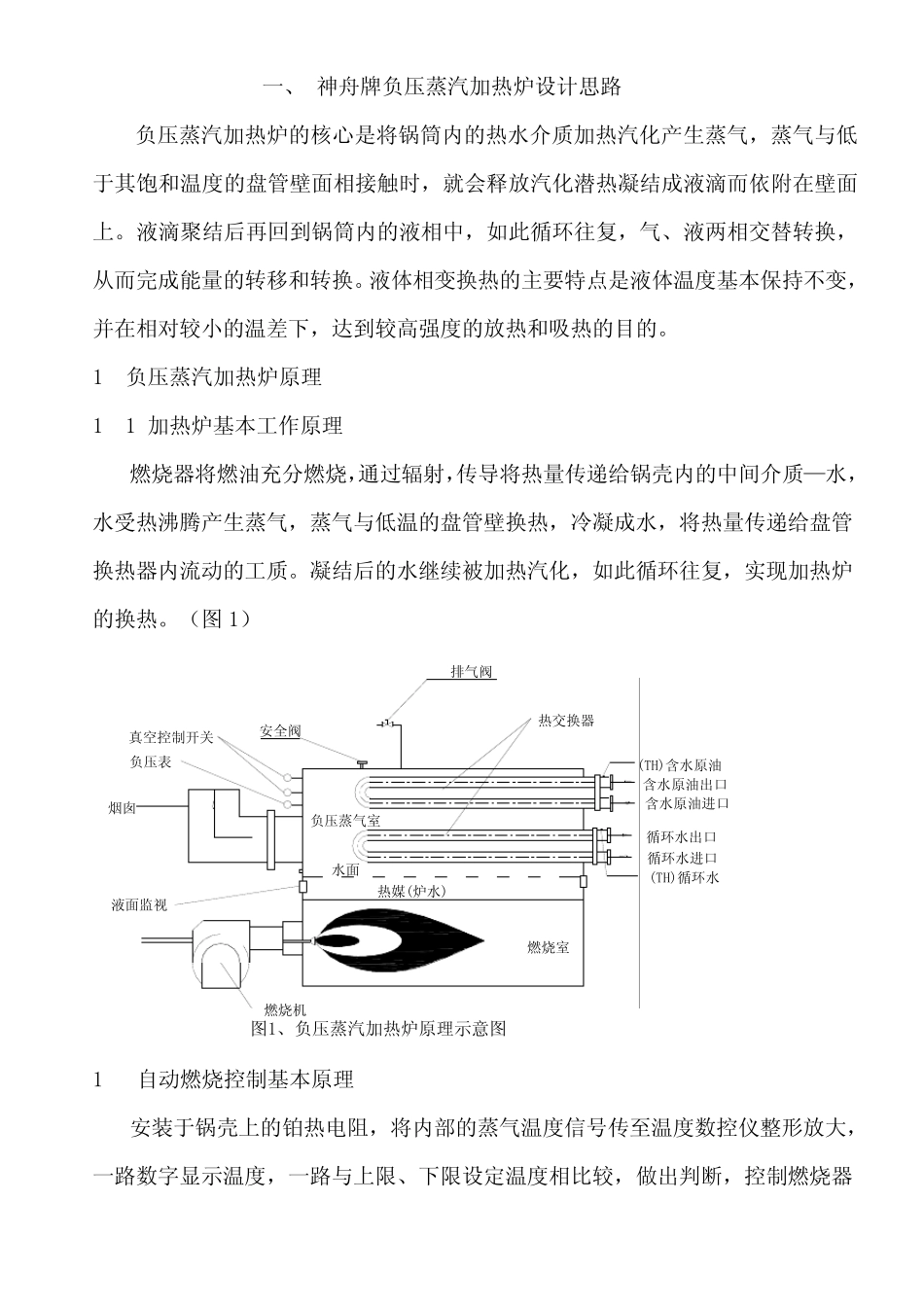

一 、 神 舟 牌 负 压 蒸 汽 加 热 炉 设 计 思 路 负 压 蒸 汽 加 热 炉 的 核 心 是 将 锅 筒 内 的 热 水 介 质 加 热 汽 化 产 生 蒸 气 , 蒸 气 与 低于 其 饱 和 温 度 的 盘 管 壁 面 相 接 触 时 , 就 会 释 放 汽 化 潜 热 凝 结 成 液 滴 而 依 附 在 壁 面上 。 液 滴 聚 结 后 再 回 到 锅 筒 内 的 液 相 中 , 如 此 循 环 往 复 , 气 、 液 两 相 交 替 转 换 ,从 而 完 成 能 量 的 转 移 和 转 换 。 液 体 相 变 换 热 的 主 要 特 点 是 液 体 温 度 基 本 保 持 不 变 ,并 在 相 对 较 小 的 温 差 下 , 达 到 较 高 强 度 的 放 热 和 吸 热 的 目 的 。 1 负 压 蒸 汽 加 热 炉 原 理 1.1 加 热 炉 基 本 工 作 原 理 燃 烧 器 将 燃 油 充 分 燃 烧 ,通 过 辐 射 ,传 导 将 热 量 传 递 给 锅 壳 内 的 中 间 介 质 —水 ,水 受热 沸腾产 生 蒸 气 , 蒸 气 与 低 温 的 盘 管 壁 换 热 , 冷凝 成 水 , 将 热 量 传 递 给 盘 管换 热 器 内 流动的 工 质 。 凝 结 后 的 水 继续被加 热 汽 化 , 如 此 循 环 往 复 , 实现加 热 炉的 换 热 。 (图 1) 安全阀真空控制开关负 压 表烟囱液 面 监视排气 阀负 压 蒸 气 室水 面热 媒(炉 水 )燃 烧 机热 交 换 器(TH)循 环 水(TH)含水 原 油循 环 水 进口含水 原 油 进口循 环 水 出口含水 原 油 出口燃 烧 室图1、 负 压 蒸 汽 加 热 炉 原 理 示意图 1.2 自动燃 烧 控制基 本 原 理 安装于 锅 壳 上 的 铂热 电阻, 将 内 部的 蒸 气 温 度 信号传 至温 度 数控仪整形放 大,一 路 数字显示温 度 , 一 路 与 上 限、 下 限设 定温 度 相 比较 , 做出判断, 控制燃 烧 器工作状态。(如:采用二段火自动燃烧器,设定锅壳内上限温度90℃,下限温度80℃,上、下限报警回差均设为3℃,当锅壳温度低于80℃时,控制燃烧器开启大火,·当温度高于80℃时,控制燃烧器转为小火:当温度升至 90℃时,控制燃烧器停止燃烧:当温度降至 87℃时,开启小火:若温...
