福廷式气压计使用

福廷式气压计使用_第1页
1/6
福廷式气压计使用_第2页
2/6
福廷式气压计使用_第3页
3/6

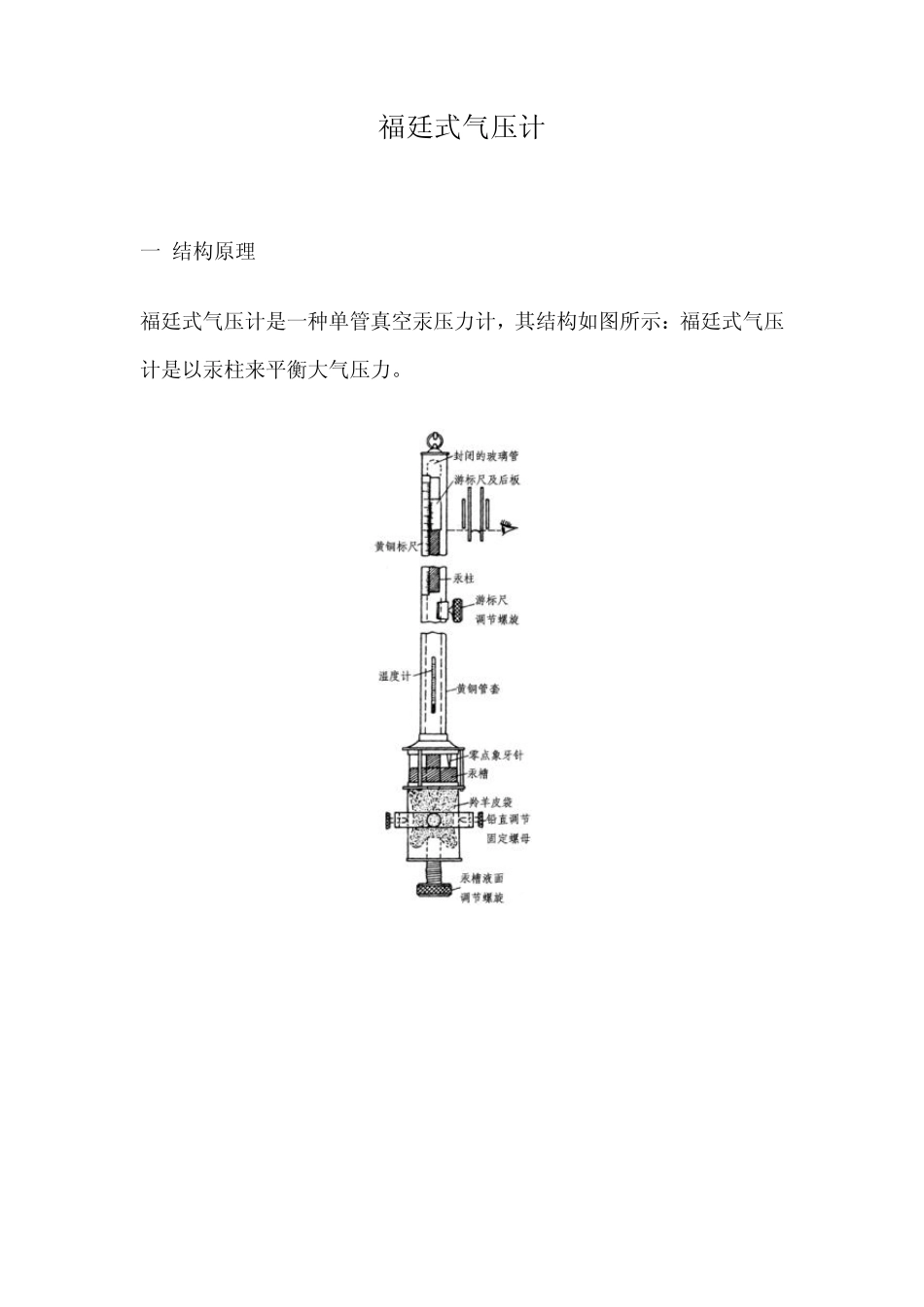

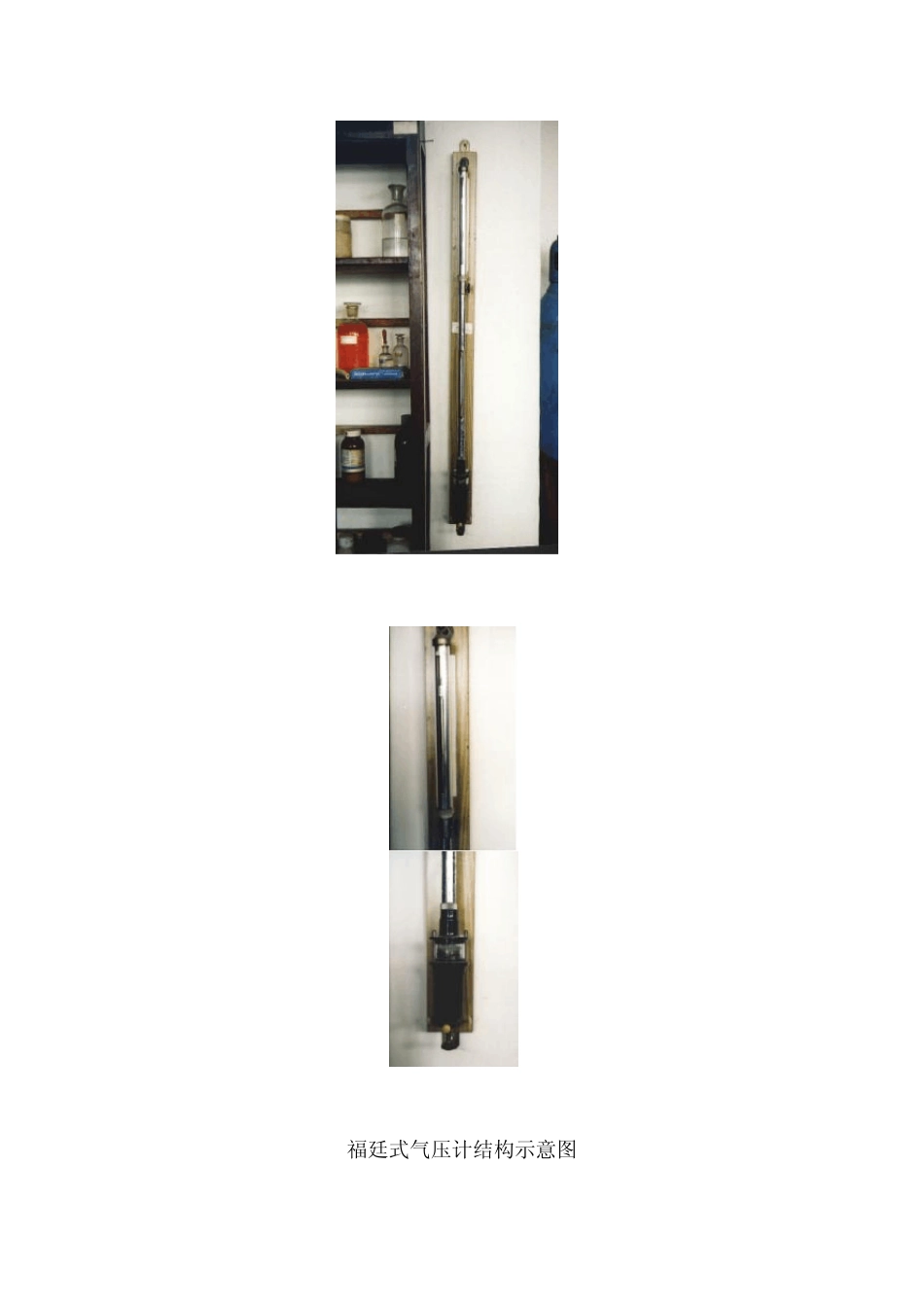

福廷式气压计 一.结构原理 福廷式气压计是一种单管真空汞压力计,其结构如图所示:福廷式气压计是以汞柱来平衡大气压力。 福廷式气压计结构示意图 福廷式气压计实物图 福廷式气压计实物上部及下部图 福廷式气压计主要结构是一根长90cm,上端封闭的玻璃管,管中盛有汞,倒插入下部汞槽内。玻璃管中汞面上不是真空,汞槽下部是用羚羊皮袋作为汞储槽,它既与大气相通,但汞又不会漏出。在底部有一调节螺旋,可用来调节其中汞面的高度。象牙针的尖端是黄铜标尺刻度的零电,利用黄铜标尺的游标尺,读数的精密度可达 0.1mm或 0.05mm。 从以上可看出,当大气压力与汞槽内的汞面作用达到平衡时,汞就会在玻璃管内上升到一定高度,通常测量汞的高度,就可确定大气压力的数值。 二.气压计的使用方法 1.铅直调节 福廷式气压计必须垂直放置。 2.调节汞槽内的汞面高度 慢慢旋转底部的汞面调节螺旋,使汞槽内的汞面升高。 气压计底部汞面调节 直到汞面恰好与象牙针尖接触,然后轻轻扣动铜管使玻璃管上部汞的弯曲正常,这时象牙针与汞面的接触应没有什么变动。 3.调节游标尺 转动游标尺调节螺旋,使游标尺的下沿边与管中汞柱的凸面相切,这时观察着的眼睛和游标尺前后的两个下沿边应在同一水平面。见图 标尺位置的调节示意图 4.读数 游标尺的零线在标尺上所指的刻度,为大气压力的整数部分(mm或kPa),再从游标尺上找出一根卡与标尺某一刻度相吻合的刻度线,此游标刻度线上的数值即为大气压力的小数部分. 气压计的读数 5.整理工作 向下转动汞槽液面调节螺旋,使汞面离开象牙针,记下气压计上附属温度计的温度读数,并从所附的仪器校正卡片上读取该气压计的仪器误差。 三.气压计读数的校正 当气压计的汞柱与大气压相平衡时,则 ,但汞的密度d与温度有关,重力加速度g随测量地点不同而异。因此,规定以温度为0℃,重力加速度g=9.80665 条件下的汞柱为标准来度量大气压力,此时汞的密度d=13.5951 。凡是不符上述规定所读得的大气压值,除仪器误差校正外,在精密的测量工作中还必须进行温度、纬度、和海拔高度的校正。 1.仪器误差校正 由汞的表面张力引起的误差,汞柱上方残余气体的影响,以及压力计制作时的误差,在出厂时都已作了校正。在使用时,由气压计上读得的示值,首先应按制造厂所附的仪器误差校正卡上的校正值 进行校正。 2.温度校正 在对气压计进行温度校正时,除了考虑汞的密度随温度的变化外,还要考虑标尺随温度的线性...
