离心泵及管路特性曲线测定

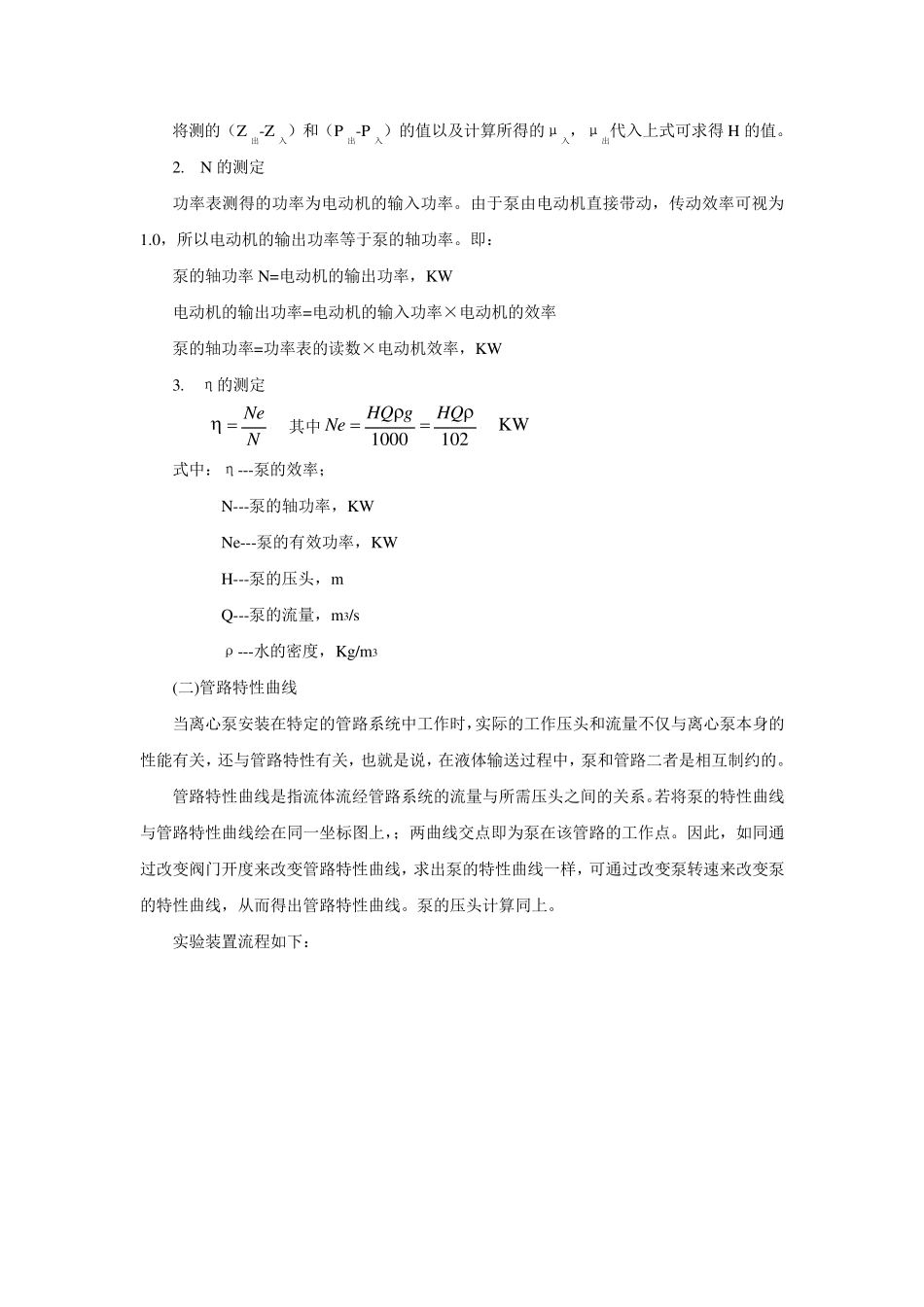

实验四 离心泵及管路特性曲线测定 一． 实验目的 1. 熟悉离心泵的操作方法及实验中开闭阀门顺序； 2. 掌握实验原理； 3. 掌握离心泵特性曲线和管路特性曲线的测定方法，表示方法，加深对离心泵性能的了解； 4. 熟悉各种仪表的使用； 5. 掌握如何处理实验数据。 二. 实验仪器和药品 天津市鹏翔科技有限公司离心泵及管路特性实验装置 1 台 实验介质 自来水 三. 实验原理 （一）离心泵特性曲线 离心泵是最常见的液体输送设备。在一定的型号和转速下，离心泵的扬程H、轴功率N及效率η均随流量 Q 而改变。通常通过实验测定出 H—Q、N—Q 及η—Q 关系，并用曲线表示之，成为离心泵特性曲线。离心泵特定曲线是确定泵的适宜操作条件和选用泵的重要依据。泵的特性曲线的具体测定方法如下： 1. H 的测定 在离心泵进出口管装设真空表和压力表，在相应的两截面列出机械能恒算方程式（以单位重量液体为横算计准）。 出入出出出入入入fHgugPZHgugPZ2222 出入入出入出入出fHguugPPZZH222 上式中Hf入-出是泵的吸 入口和压出口之间 管路内 的流体流动 阻 力（不 包 括 泵体内 部 的流动 阻 力所 引 起 的压头 损 失 ），当 所 选的两截面很 接 近 泵体时 ，与 柏 努 利 方程中其 它 项 比 较 ，Hf入-出值 很 小 ，故 可 忽 略 。于 是上式变为： guugPPZZH222入出入出入出 将测的（Z出-Z入）和（P出-P入）的值以及计算所得的μ入，μ出代入上式可求得H 的值。 2. N 的测定 功率表测得的功率为电动机的输入功率。由于泵由电动机直接带动，传动效率可视为1.0，所以电动机的输出功率等于泵的轴功率。即： 泵的轴功率N=电动机的输出功率，KW 电动机的输出功率=电动机的输入功率×电动机的效率 泵的轴功率=功率表的读数×电动机效率，KW 3. η的测定 NNe 其中1021000HQgHQNe KW 式中：η---泵的效率； N---泵的轴功率，KW Ne---泵的有效功率，KW H---泵的压头，m Q---泵的流量，m3/s ρ---水的密度，Kg/m3 (二)管路特性曲线 当离心泵安装在特定的管路系统中工作时，实际的工作压头和流量不仅与离心泵本身的性能有关，还与管路特性有关，也就是说，在液体输送过程中，泵和管路二者是相互制约的。 管路特性曲线是指流体流经管路系统的流量与所需压头之间的关系。若将泵的特性曲线与管路特性曲线...
