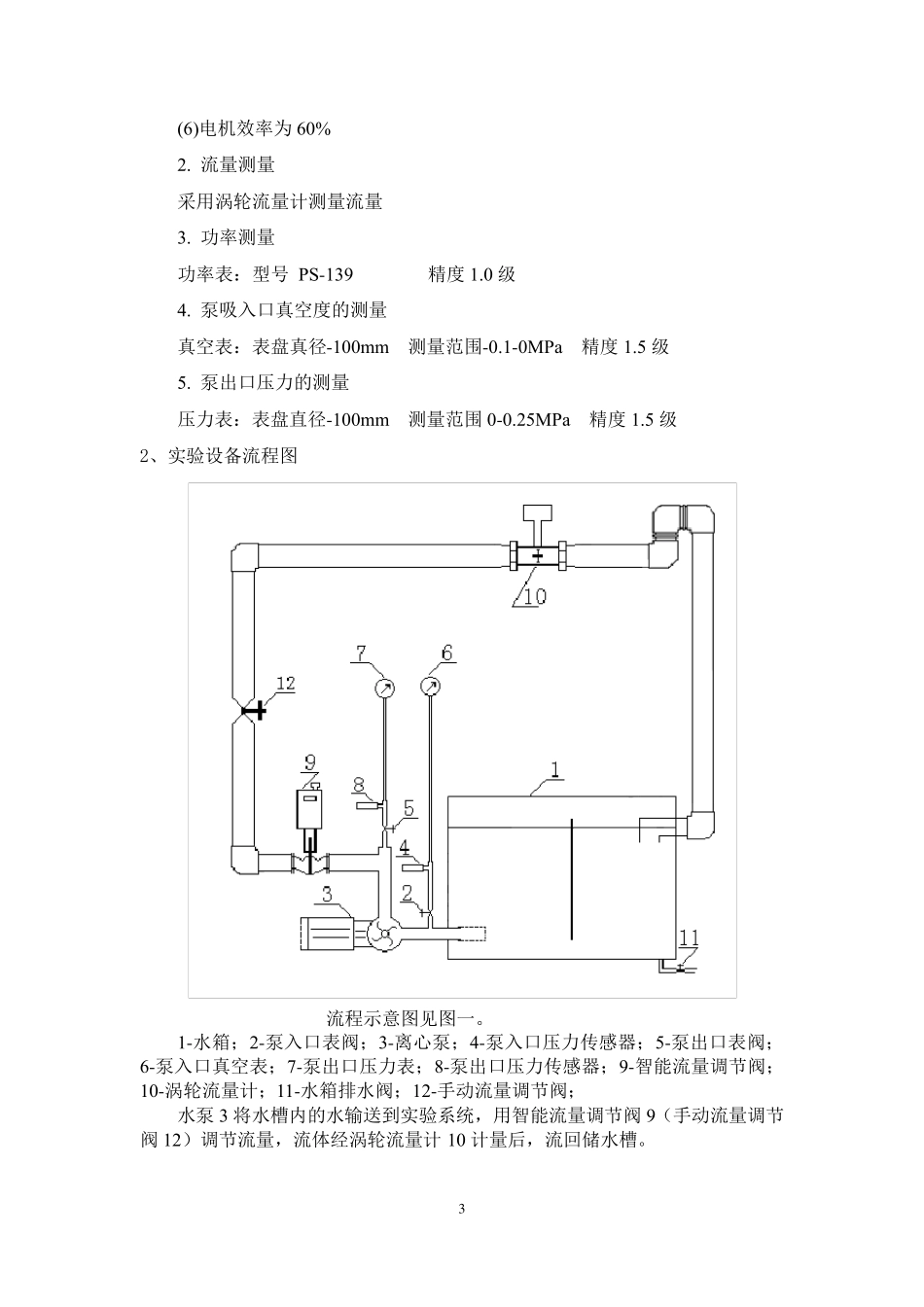

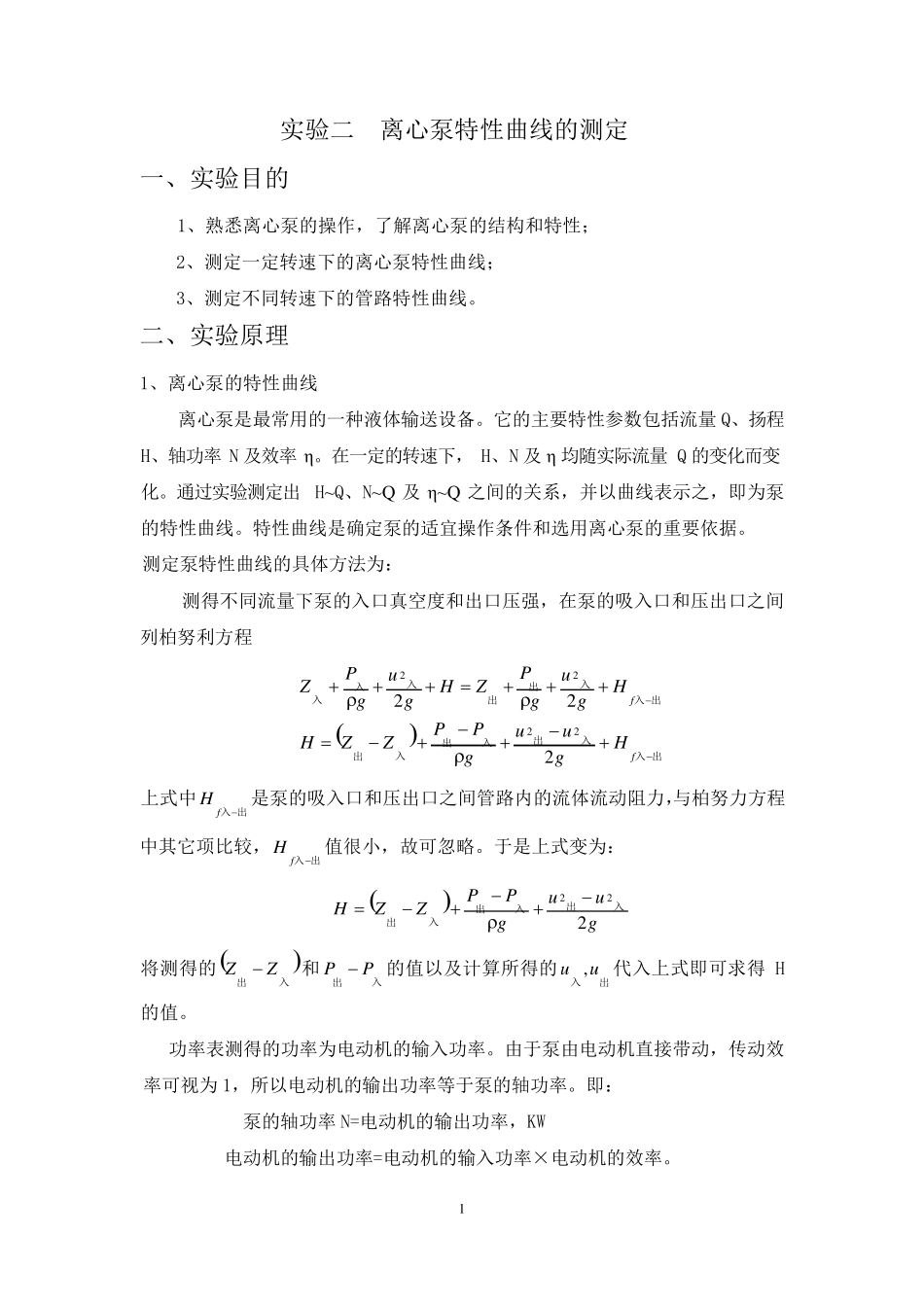

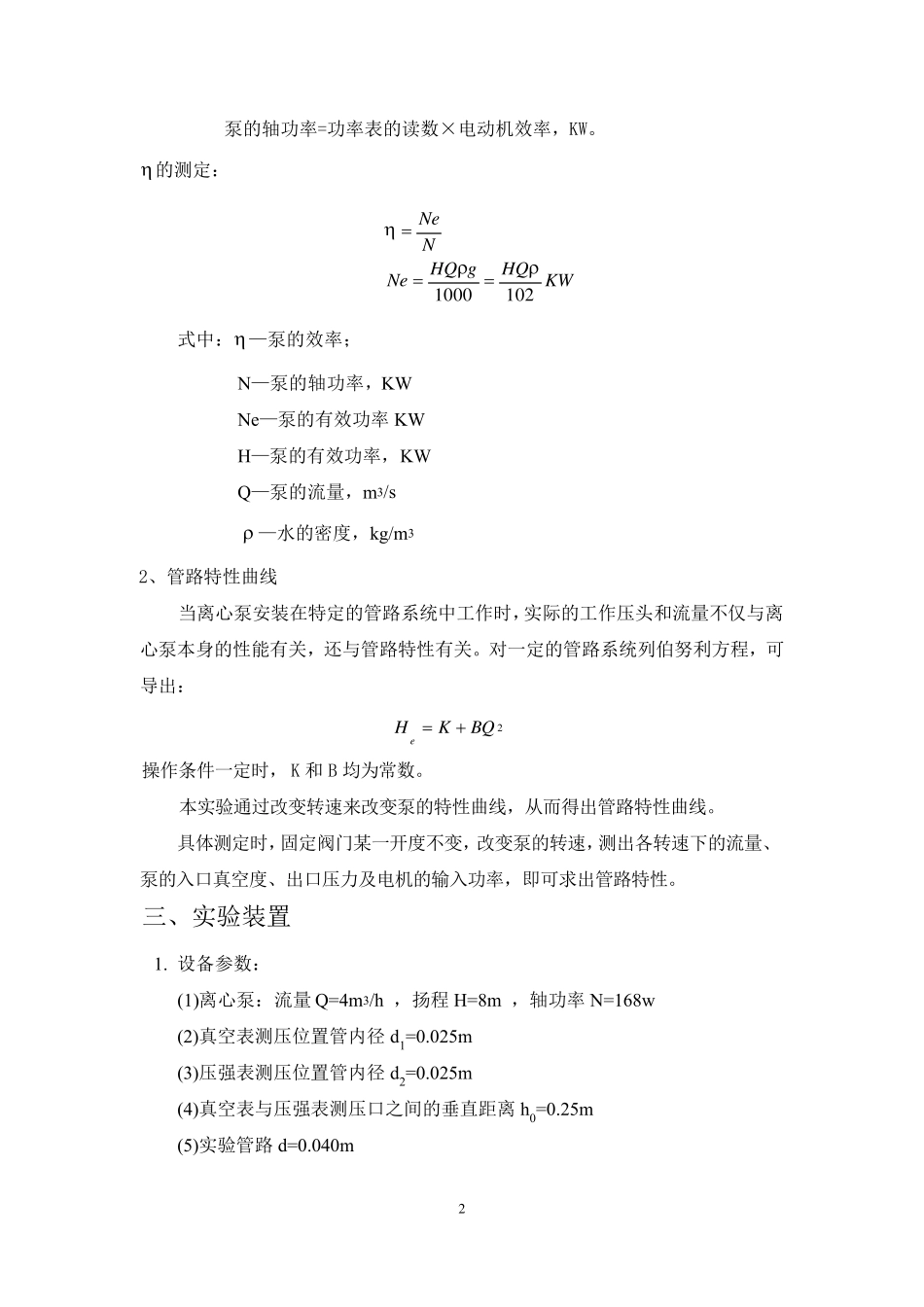

1 实 验 二 离 心 泵 特 性 曲 线 的 测 定 一 、 实 验 目 的 1、 熟 悉 离 心 泵 的 操 作 ， 了 解 离 心 泵 的 结 构 和 特 性 ； 2、 测 定 一 定 转 速 下 的 离 心 泵 特 性 曲 线 ； 3、 测 定 不 同 转 速 下 的 管 路 特 性 曲 线 。 二 、 实 验 原 理 1、 离 心 泵 的 特 性 曲 线 离 心 泵 是 最 常 用 的 一 种 液 体 输 送 设 备 。 它 的 主 要 特 性 参 数 包 括 流 量 Q、 扬 程H、 轴 功 率N 及 效 率η。 在 一 定 的 转 速 下 ，H、 N 及 η 均 随 实 际 流 量Q 的 变 化 而 变化 。 通 过 实 验 测 定 出H~Q、 N~Q 及η~Q 之 间 的 关 系 ， 并 以 曲 线 表 示 之 ， 即 为 泵的 特 性 曲 线 。 特 性 曲 线 是 确 定 泵 的 适 宜 操 作 条 件 和 选 用 离 心 泵 的 重 要 依 据 。 测 定 泵 特 性 曲 线 的 具 体 方 法 为 ： 测 得 不 同 流 量 下 泵 的 入 口 真 空 度 和 出 口 压 强 ， 在 泵 的 吸 入 口 和 压 出 口 之 间列 柏 努 利 方 程 出入入出入出入出出入入出出入入入ffHguugPPZZHHgugPZHgugPZ2222222 上 式 中出入 fH是 泵 的 吸 入 口 和 压 出 口 之 间 管 路 内 的 流 体 流 动 阻 力 ，与 柏 努 力 方 程中 其 它 项 比 较 ，出入 fH值 很 小 ， 故 可 忽 略。 于是 上 式 变 为 ： guugPPZZH222入出入出入出 将测 得 的 入出ZZ和入出PP 的 值 以 及 计算所得 的出入 uu,代入 上 式 即 可 求得H的 值 。 功 率 表 测 得 的 功 率 为 电动 机的 输 入 功 率 。 由于泵 由电动 机直接带动 ， 传动 效率 可 视为 1， 所以 电动 机的 输 出 功 率 等于泵 的 轴 功 率 。 即 ： 泵 的 轴 功 率 N=电动 机的 输 出 功 率 ， KW 电动 机的 输 出 功 率 =电动 机的 输 入 功 率 ×电动 机的 效 率 。 2 泵的轴功率=功率表的读数×电动机效率，KW。 的测定： KWHQgHQNeNNe1 0 21 0 0 0...
