科尼天车结构及控制原理

科尼天车结构及控制原理_第1页
1/6

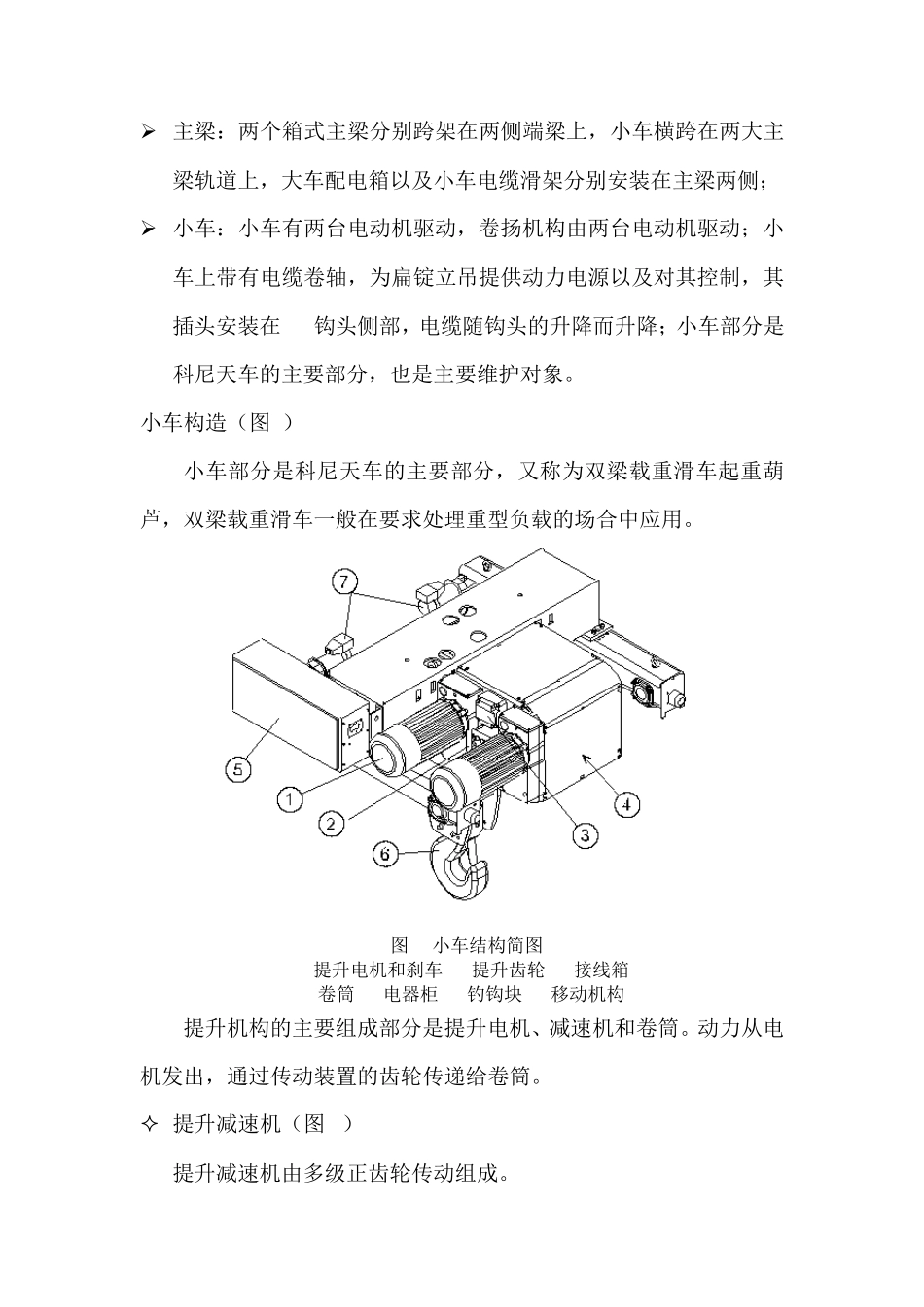

科尼天车结构及控制原理_第2页
2/6
科尼天车结构及控制原理_第3页
3/6
科尼天车结构 设备构造及其技术参数 设备构造简图(图1) 123465987101112 图1 科尼天车结构平面简图 1.主梁;2.端梁;3.小车;4.小车行走电机;5.大车行走电机; 6.小车卷扬电机;7.平台;8.大车配电箱;9.大车撞头; 10.小车配电箱;11.小车电缆滑架; 12.电缆卷轴。 主要部位简介 科尼天车主要为钢板制作的箱式,结构呈双梁桥式,采用地面无线遥控操作和驾驶室控制 科尼天车的主要结构  端梁:两侧端梁装有四组电动机,通过齿轮减速器进行驱动,实现大车行走,每侧端梁由两组滑车支撑,每组滑车由一个主动轮和从动轮组成,两组滑车之间以箱式结构联接,端梁两侧均装有防撞机构; 电机功率:1.1KW 转速:4600 r/min,它是由科尼变频器控制  主梁:两个箱式主梁分别跨架在两侧端梁上,小车横跨在两大主梁轨道上,大车配电箱以及小车电缆滑架分别安装在主梁两侧;  小车:小车有两台电动机驱动,卷扬机构由两台电动机驱动;小车上带有电缆卷轴,为扁锭立吊提供动力电源以及对其控制,其插头安装在36T钩头侧部,电缆随钩头的升降而升降;小车部分是科尼天车的主要部分,也是主要维护对象。 小车构造(图2) 小车部分是科尼天车的主要部分,又称为双梁载重滑车起重葫芦,双梁载重滑车一般在要求处理重型负载的场合中应用。 图 2小车结构简图 1.提升电机和刹车 2.提升齿轮 3.接线箱 4.卷筒 5.电器柜 6.钓钩块 7.移动机构 提升机构的主要组成部分是提升电机、减速机和卷筒。动力从电机发出,通过传动装置的齿轮传递给卷筒。  提升减速机(图3) 提升减速机由多级正齿轮传动组成。 图3 提升减速机 1.通气塞 2.减速机 3.减速机塞子  提升电机和制动器(图4) 提升机构装配了两台电机,绕组绝缘等级为F级,电机上装有速度传感器。提升机构是由接触器和继电器控制 提升机构制动器采用电磁制动。 图4 提升电机和制动器 1. 风扇罩 2.风扇 3.检查口 4.制动器 5.制动片 6.电机紧固螺栓 7.刹车片 电机功率:15KW 转速:2740r/min  提升限位开关(图5) 旋转式起重葫芦限位开关有四个触点,其默认功能如下所述。用于提升的旋转式限位开关装置安装在提升减速机上的接线盒中。 图 5 提升限位开关 S1 提升的相位序列的监控极限(或者提升安全极限限位); S2 提升的上限位; S3 提升的减速限位开关; S4 提升的下限位;5调节机构的紧固螺栓。 限位的调整(图 6) 图 6 限位...
