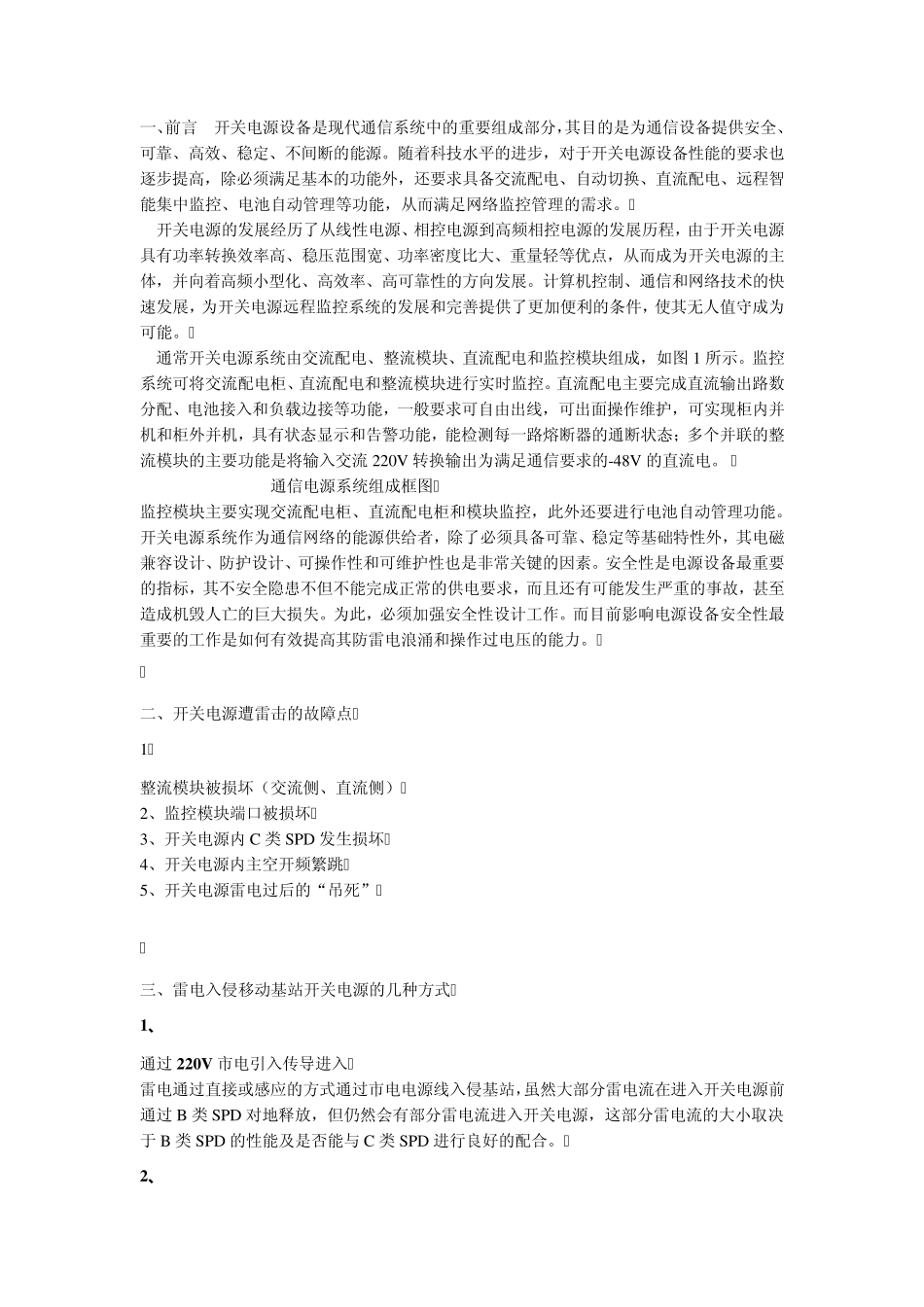

移动基站开关电源接地规范_第1页
1/7
移动基站开关电源接地规范_第2页
2/7
移动基站开关电源接地规范_第3页
3/7
一、前言 开关电源设备是现代通信系统中的重要组成部分,其目的是为通信设备提供安全、可靠、高效、稳定、不间断的能源。随着科技水平的进步,对于开关电源设备性能的要求也逐步提高,除必须满足基本的功能外,还要求具备交流配电、自动切换、直流配电、远程智能集中监控、电池自动管理等功能,从而满足网络监控管理的需求。 开关电源的发展经历了从线性电源、相控电源到高频相控电源的发展历程,由于开关电源具有功率转换效率高、稳压范围宽、功率密度比大、重量轻等优点,从而成为开关电源的主体,并向着高频小型化、高效率、高可靠性的方向发展。计算机控制、通信和网络技术的快速发展,为开关电源远程监控系统的发展和完善提供了更加便利的条件,使其无人值守成为可能。 通常开关电源系统由交流配电、整流模块、直流配电和监控模块组成,如图1 所示。监控系统可将交流配电柜、直流配电和整流模块进行实时监控。直流配电主要完成直流输出路数分配、电池接入和负载边接等功能,一般要求可自由出线,可出面操作维护,可实现柜内并机和柜外并机,具有状态显示和告警功能,能检测每一路熔断器的通断状态;多个并联的整流模块的主要功能是将输入交流 220V 转换输出为满足通信要求的-48V 的直流电。 通信电源系统组成框图 监控模块主要实现交流配电柜、直流配电柜和模块监控,此外还要进行电池自动管理功能。开关电源系统作为通信网络的能源供给者,除了必须具备可靠、稳定等基础特性外,其电磁兼容设计、防护设计、可操作性和可维护性也是非常关键的因素。安全性是电源设备最重要的指标,其不安全隐患不但不能完成正常的供电要求,而且还有可能发生严重的事故,甚至造成机毁人亡的巨大损失。为此,必须加强安全性设计工作。而目前影响电源设备安全性最重要的工作是如何有效提高其防雷电浪涌和操作过电压的能力。 二、开关电源遭雷击的故障点 1、 整流模块被损坏(交流侧、直流侧) 2、监控模块端口被损坏 3、开关电源内C 类SPD 发生损坏 4、开关电源内主空开频繁跳 5、开关电源雷电过后的“吊死” 三、雷电入侵移动基站开关电源的几种方式 1、 通过220V 市电引入传导进入 雷电通过直接或感应的方式通过市电电源线入侵基站,虽然大部分雷电流在进入开关电源前通过B 类SPD 对地释放,但仍然会有部分雷电流进入开关电源,这部分雷电流的大小取决于 B 类SPD 的性能及是否能与 C 类SPD 进行良好的配合。 2、 通过地网传...
