程控交换教学实验系统使用说明书

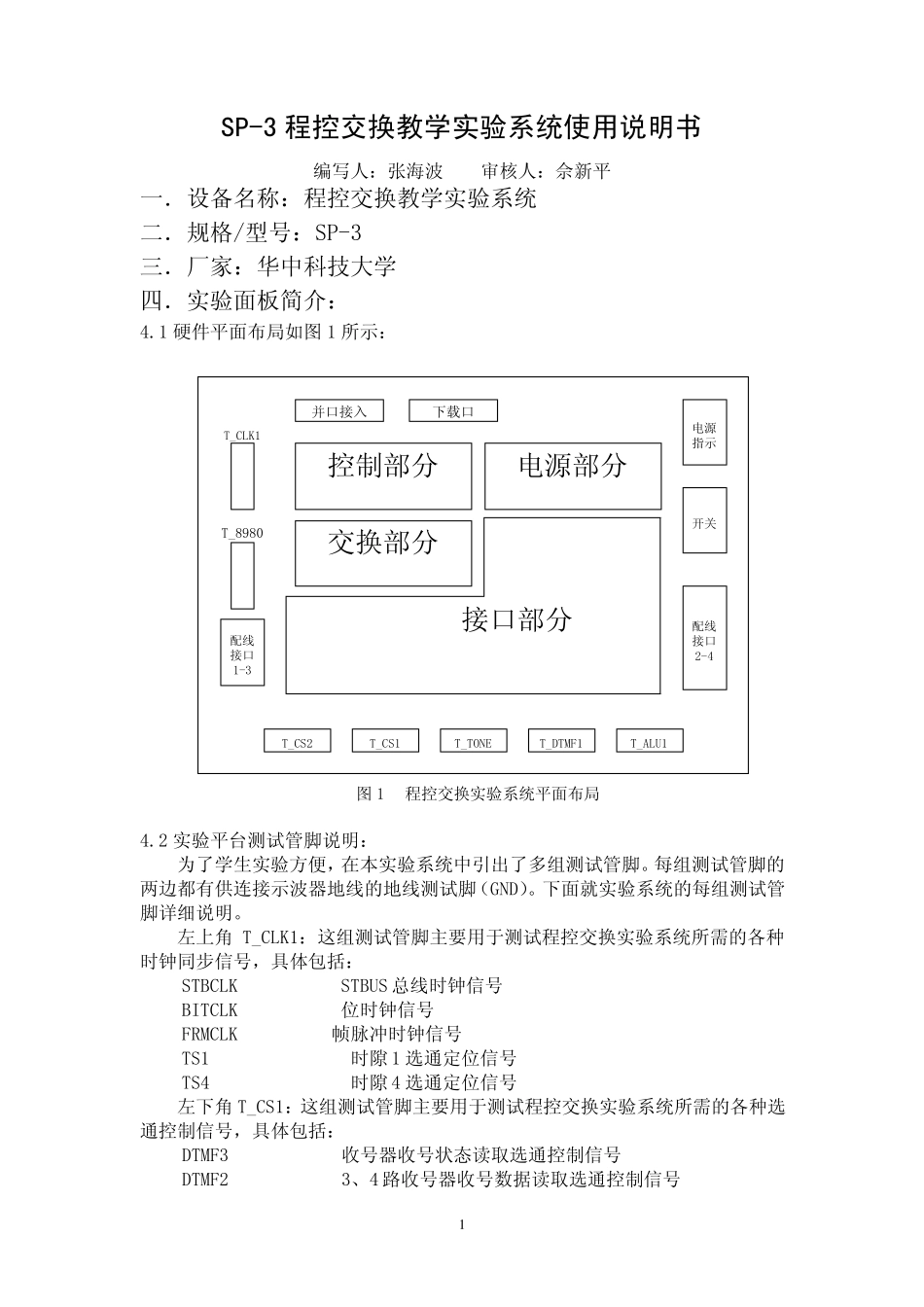

程控交换教学实验系统使用说明书_第1页
1/8

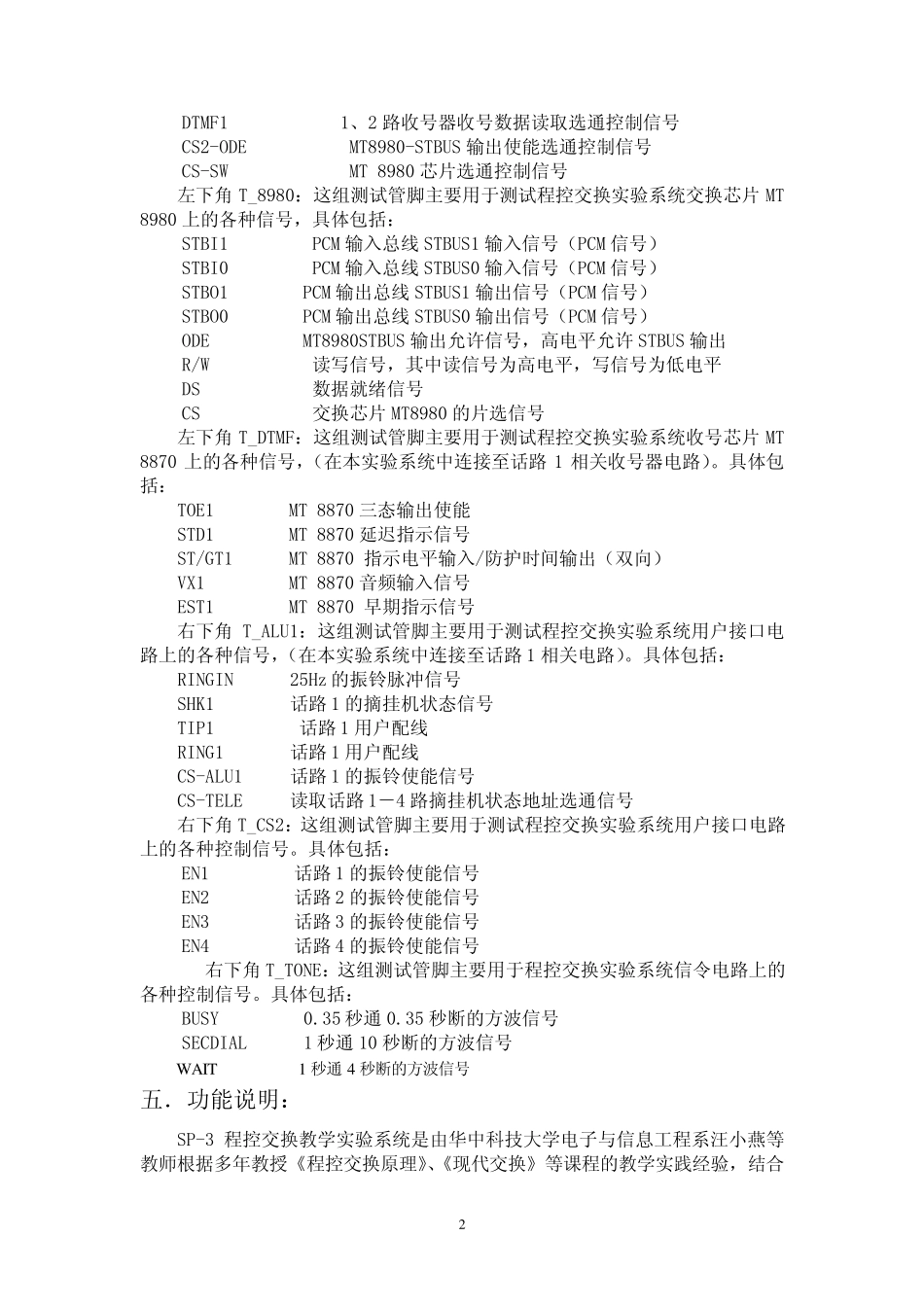

程控交换教学实验系统使用说明书_第2页
2/8

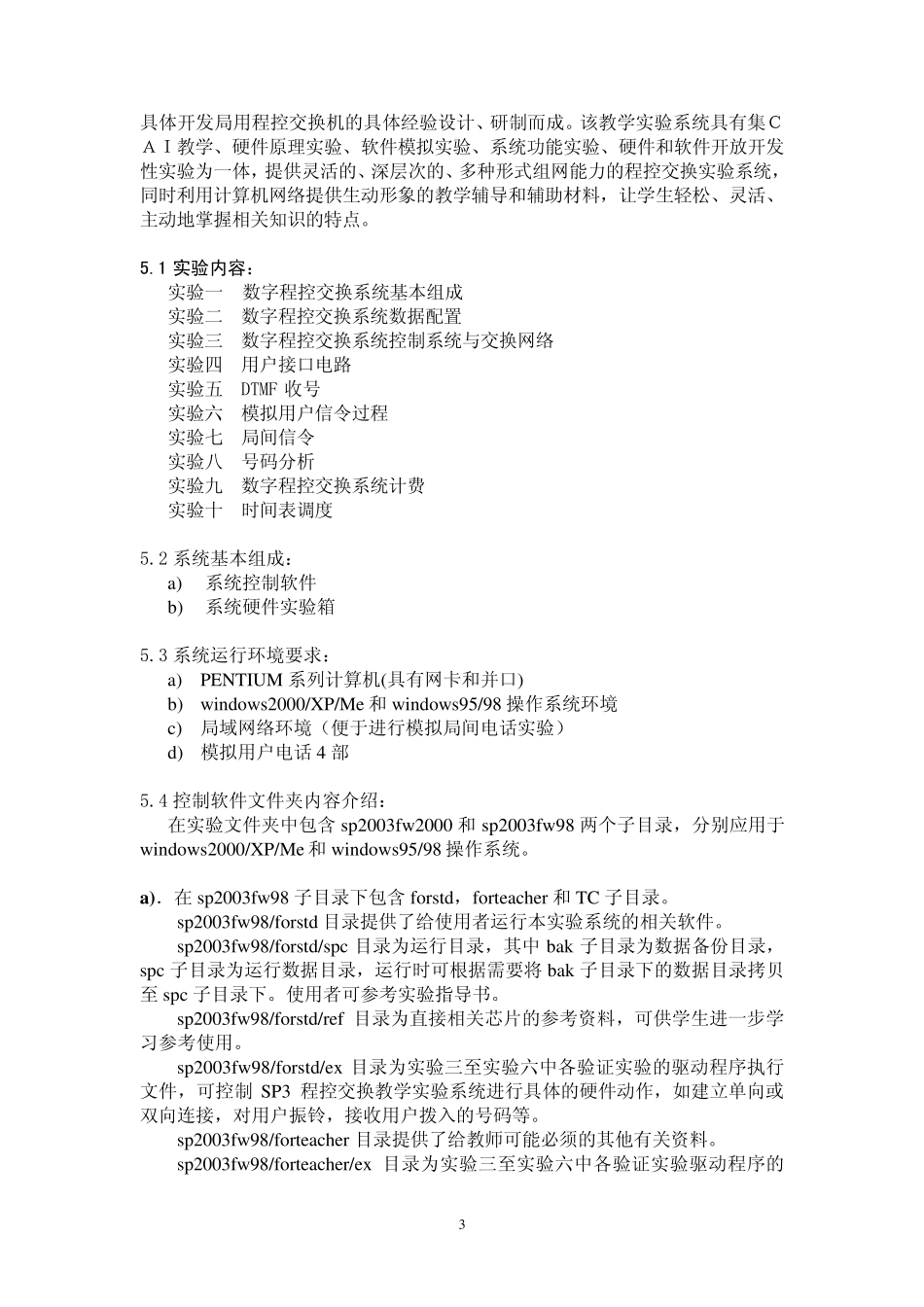

程控交换教学实验系统使用说明书_第3页
3/8
1SP-3 程控交换教学实验系统使用说明书 编 写 人 : 张 海 波 审 核 人 : 佘 新 平 一 . 设 备 名 称 : 程 控 交 换 教 学 实 验 系 统 二 . 规 格 /型 号 : SP-3 三 . 厂 家 : 华 中 科 技 大 学 四 . 实 验 面 板 简 介 : 4.1 硬 件 平 面 布 局 如 图 1 所 示 : 控 制 部 分电 源 部 分交 换 部 分接 口 部 分并 口 接 入下 载 口配 线接 口2-4电 源指 示开 关T_CLK1T_8980T_CS2T_CS1T_TONET_DTMF1T_ALU1配 线接 口1-3 图 1 程 控 交 换 实 验 系 统 平 面 布 局 4.2 实 验 平 台 测 试 管 脚 说 明 : 为 了 学 生 实 验 方 便 , 在 本 实 验 系 统 中 引 出 了 多 组 测 试 管 脚 。 每 组 测 试 管 脚 的两 边 都 有 供 连 接 示 波 器 地 线 的 地 线 测 试 脚 ( GND)。 下 面 就 实 验 系 统 的 每 组 测 试 管脚 详 细 说 明 。 左 上 角T_CLK1: 这 组 测 试 管 脚 主 要 用 于 测 试 程 控 交 换 实 验 系 统 所 需 的 各 种时 钟 同 步 信 号 , 具 体 包 括 : STBCLK STBUS 总 线 时 钟 信 号 BITCLK 位 时 钟 信 号 FRMCLK 帧 脉冲时 钟 信 号 TS1 时 隙1 选通定位 信 号 TS4 时 隙4 选通定位 信 号 左 下 角 T_CS1: 这 组 测 试 管 脚 主 要 用 于 测 试 程 控 交 换 实 验 系 统 所 需 的 各 种 选通控 制 信 号 , 具 体 包 括 : DTMF3 收号 器 收号 状态读取选通控 制 信 号 DTMF2 3、4 路收号 器 收号 数据读取选通控 制 信 号 2 DTMF1 1、2 路收号器收号数据读取选通控制信号 CS2-ODE MT8980-STBUS 输出使能选通控制信号 CS-SW MT 8980 芯片选通控制信号 左下角 T_8980:这组测试管脚主要用于测试程控交换实验系统交换芯片 MT 8980 上的各种信号,具体包括: STBI1 PCM 输入总线 STBUS1 输入信号(PCM 信号) STBI0 PCM 输入总线 STBUS0 输入信号(PCM 信号) STBO1 PCM 输出总线 STBUS1 输出信号(PCM 信号) STBO0 PCM 输出总线 STBUS0 输出信号(PCM 信号) ODE MT8980STBUS 输出允许信号,高电平允许 STBUS 输出...
