工程建设资料-高速公路拼宽施工方案

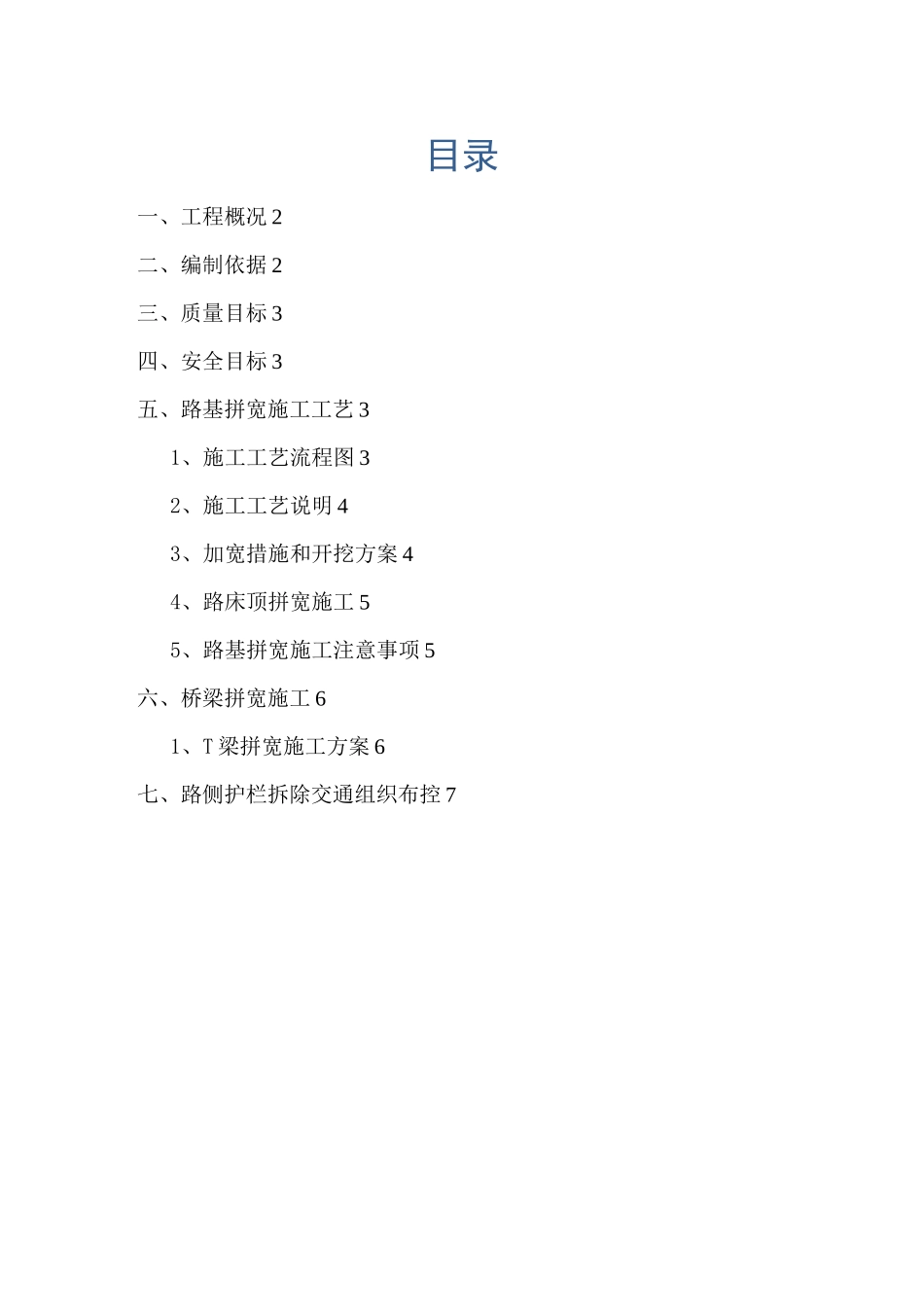

工程建设资料-高速公路拼宽施工方案_第1页
1/11

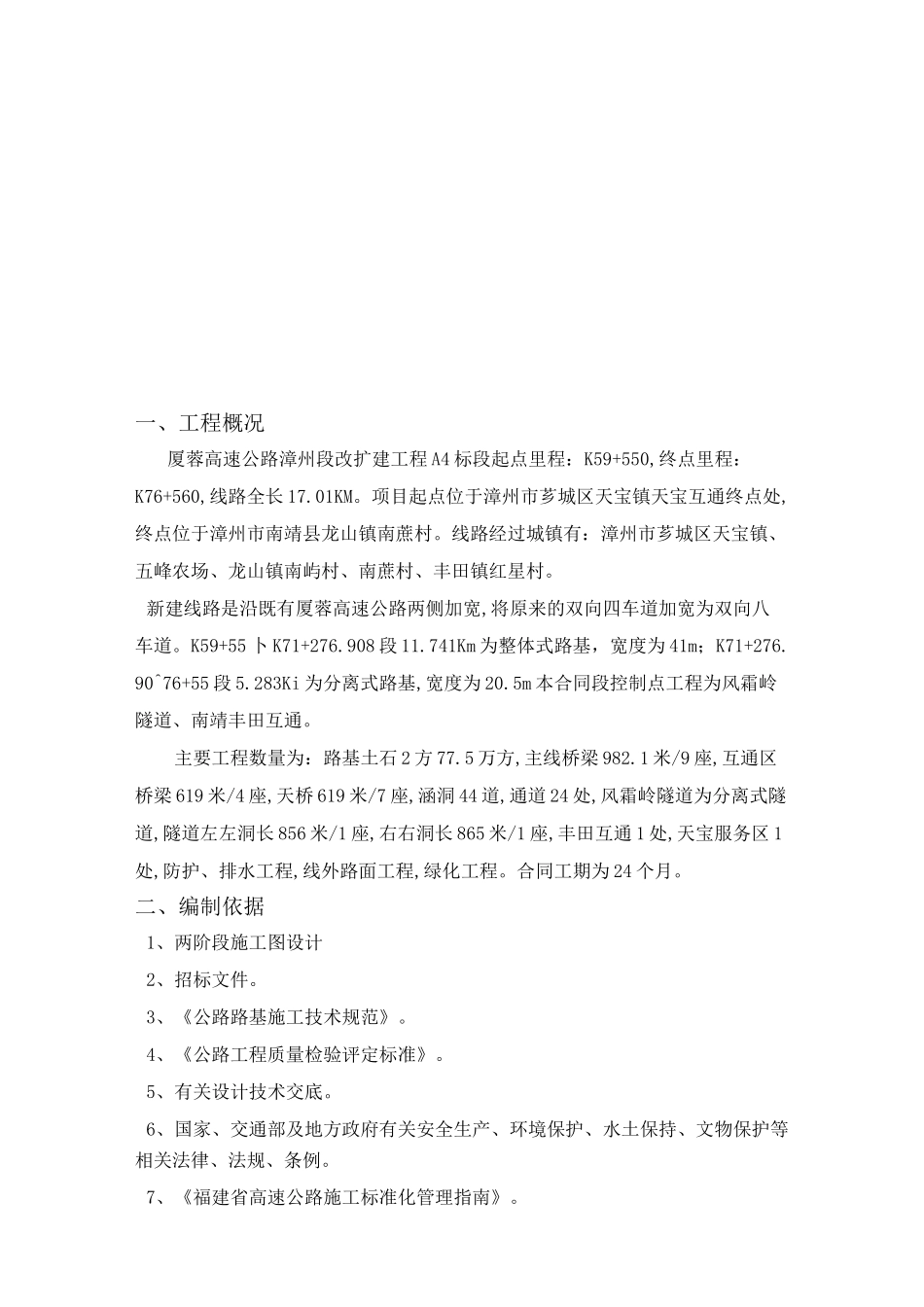

工程建设资料-高速公路拼宽施工方案_第2页
2/11

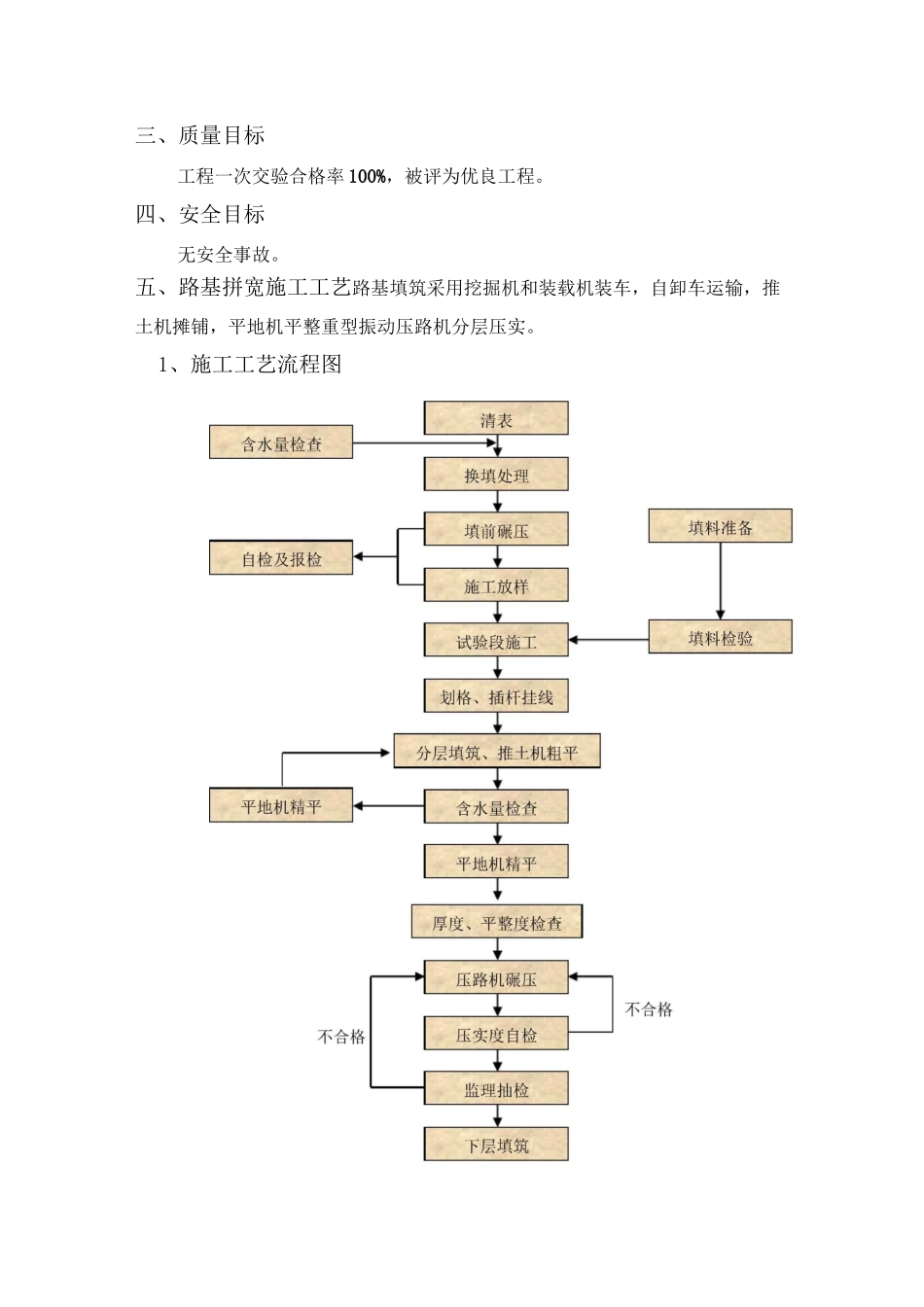

工程建设资料-高速公路拼宽施工方案_第3页
3/11
目录一、工程概况 2二、编制依据 2三、质量目标 3四、安全目标 3五、路基拼宽施工工艺 31、施工工艺流程图 32、施工工艺说明 43、加宽措施和开挖方案 44、路床顶拼宽施工 55、路基拼宽施工注意事项 5六、桥梁拼宽施工 61、T 梁拼宽施工方案 6七、路侧护栏拆除交通组织布控 7一、工程概况厦蓉高速公路漳州段改扩建工程 A4 标段起点里程:K59+550,终点里程:K76+560,线路全长 17.01KM。项目起点位于漳州市芗城区天宝镇天宝互通终点处,终点位于漳州市南靖县龙山镇南蔗村。线路经过城镇有:漳州市芗城区天宝镇、五峰农场、龙山镇南屿村、南蔗村、丰田镇红星村。新建线路是沿既有厦蓉高速公路两侧加宽,将原来的双向四车道加宽为双向八车道。K59+55 卜 K71+276.908 段 11.741Km 为整体式路基,宽度为 41m;K71+276.90^76+55 段 5.283Ki 为分离式路基,宽度为 20.5m 本合同段控制点工程为风霜岭隧道、南靖丰田互通。主要工程数量为:路基土石 2 方 77.5 万方,主线桥梁 982.1 米/9 座,互通区桥梁 619 米/4 座,天桥 619 米/7 座,涵洞 44 道,通道 24 处,风霜岭隧道为分离式隧道,隧道左左洞长 856 米/1 座,右右洞长 865 米/1 座,丰田互通 1 处,天宝服务区 1处,防护、排水工程,线外路面工程,绿化工程。合同工期为 24 个月。二、编制依据1、两阶段施工图设计2、招标文件。3、《公路路基施工技术规范》。4、《公路工程质量检验评定标准》。5、有关设计技术交底。6、国家、交通部及地方政府有关安全生产、环境保护、水土保持、文物保护等相关法律、法规、条例。7、《福建省高速公路施工标准化管理指南》。三、质量目标工程一次交验合格率 100%,被评为优良工程。四、安全目标无安全事故。五、路基拼宽施工工艺路基填筑采用挖掘机和装载机装车,自卸车运输,推土机摊铺,平地机平整重型振动压路机分层压实。1、施工工艺流程图土方路基填筑施工工序图2、施工工艺说明填方施工:核对设计横断面-清理场地及地基处理-挖台阶(陡于 1:5)-原地面碾压 f 测量地面标高 f 检验基底压实度 f 分层填筑 f 路基修整 f 检查验收。3、加宽措施和开挖方案3.1 正常段落路基拼接设计为了缓解新老路基拼接部位的应力集中,调整新老路基拼接部位的应力状态,保证加宽路基与旧路基的良好衔接,使其成为一个较好的整体,避免横向错台和纵向裂缝的发生,在填筑加宽路基前应对原路堤边坡上开挖台阶,同时自下而上,...
