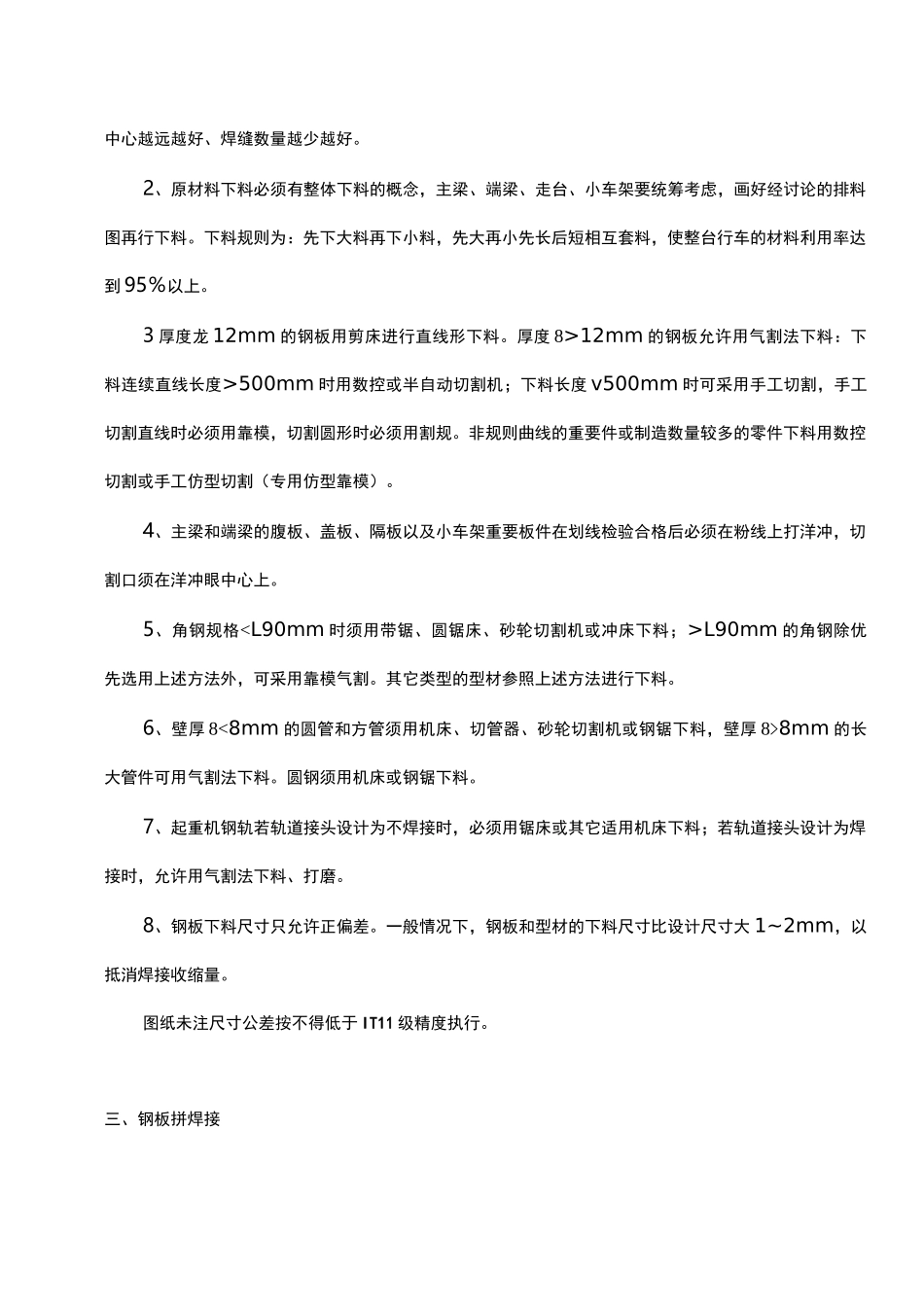

桥式起重机结构件制造工艺规程一、材料预处理1、原材料装卸货和转移时必须采用专用吊具:配备吊梁的专用吊卡、夹鉗、板钩或磁铁。在任何情况下都禁止钢丝绳直接接触钢板进行吊运。原材料水平或垂直码(堆)放时必须垫实靠牢,使其处于不受力的自然状态。暂缓不用的原材料须采取有效的防护措施,远离热源和潮湿处搁置,并用明显记号标明材质和规格型号。2、所有钢板、重要部位的型材以及氧化锈蚀较重的型材须进行双面抛丸、喷沙或喷丸处理,吏其金属表面呈均匀的近白色。表面处理完毕后立即喷刷薄层(干燥时间不得超过 4min)的硅酸锌防锈底漆。禁止使用在气割和焊接过程中会释放出对人体有害气体的防锈油漆。3、小吨位起重机主梁用钢板优先选用卷板,卷板在开卷矫平机上矫平。4、钢板厚度远 14mm、1m 波浪度〉3mm 和厚度 8>14mm、1m 波浪度〉2mm 的板材必须进行矫正整形处理。整形方法为:机床整形或人工冷作整形。人工整形时禁止直接锤击原材料,必须在其上垫 8>8mm 的击打垫板。不允许火焰整形。5、型材的初始弯曲程度为:1m 直线度>1mm 的必须进行矫直处理。矫直方法为:型钢矫直机滚压或油压机顶压。较大规格型材在征得质量负责人同意后允许火焰矫直。6、润滑和液压油路的钢管进行酸洗处理。处理后立即在管外壁喷刷防锈底漆,漆后油封二口以防止内壁再次氧化。有色金属管和橡胶管须经压风吹净其内壁,然后封堵二口待用。二、原材料下料1、制造负责人须对采购部门提出钢板供应尺寸(主要针对主梁腹板)的要求,以达到科学合理的拼料。在选择原材料下料时,起重机桥架用材处于最优先地位,以做到主梁、端梁上的钢板拼接焊缝离主梁中心越远越好、焊缝数量越少越好。2、原材料下料必须有整体下料的概念,主梁、端梁、走台、小车架要统筹考虑,画好经讨论的排料图再行下料。下料规则为:先下大料再下小料,先大再小先长后短相互套料,使整台行车的材料利用率达到 95%以上。3 厚度龙 12mm 的钢板用剪床进行直线形下料。厚度 8>12mm 的钢板允许用气割法下料:下料连续直线长度>500mm 时用数控或半自动切割机;下料长度 v500mm 时可采用手工切割,手工切割直线时必须用靠模,切割圆形时必须用割规。非规则曲线的重要件或制造数量较多的零件下料用数控切割或手工仿型切割(专用仿型靠模)。4、主梁和端梁的腹板、盖板、隔板以及小车架重要板件在划线检验合格后必须在粉线上打洋冲,切割口须在洋冲眼中心上。5、角钢规格
