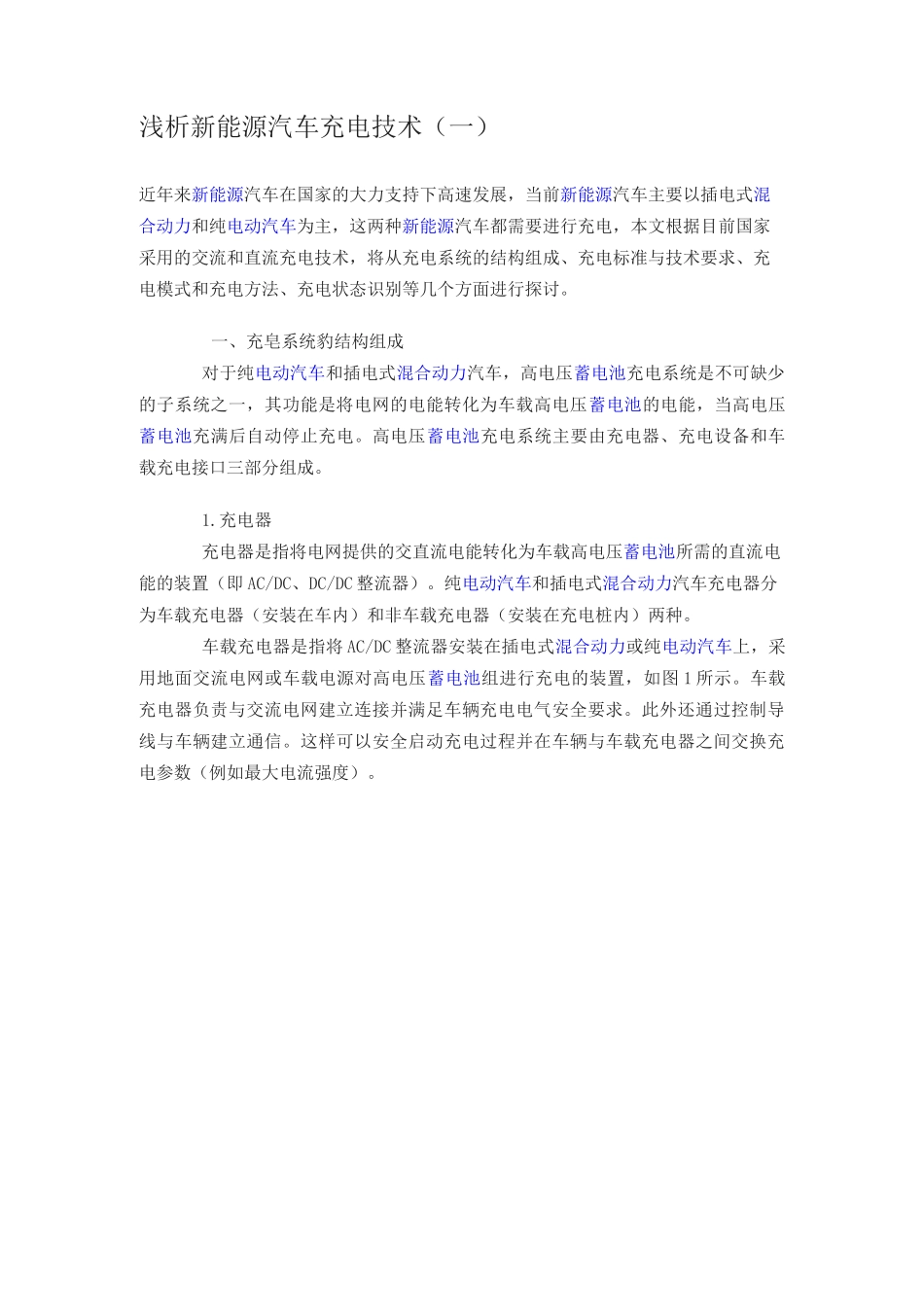

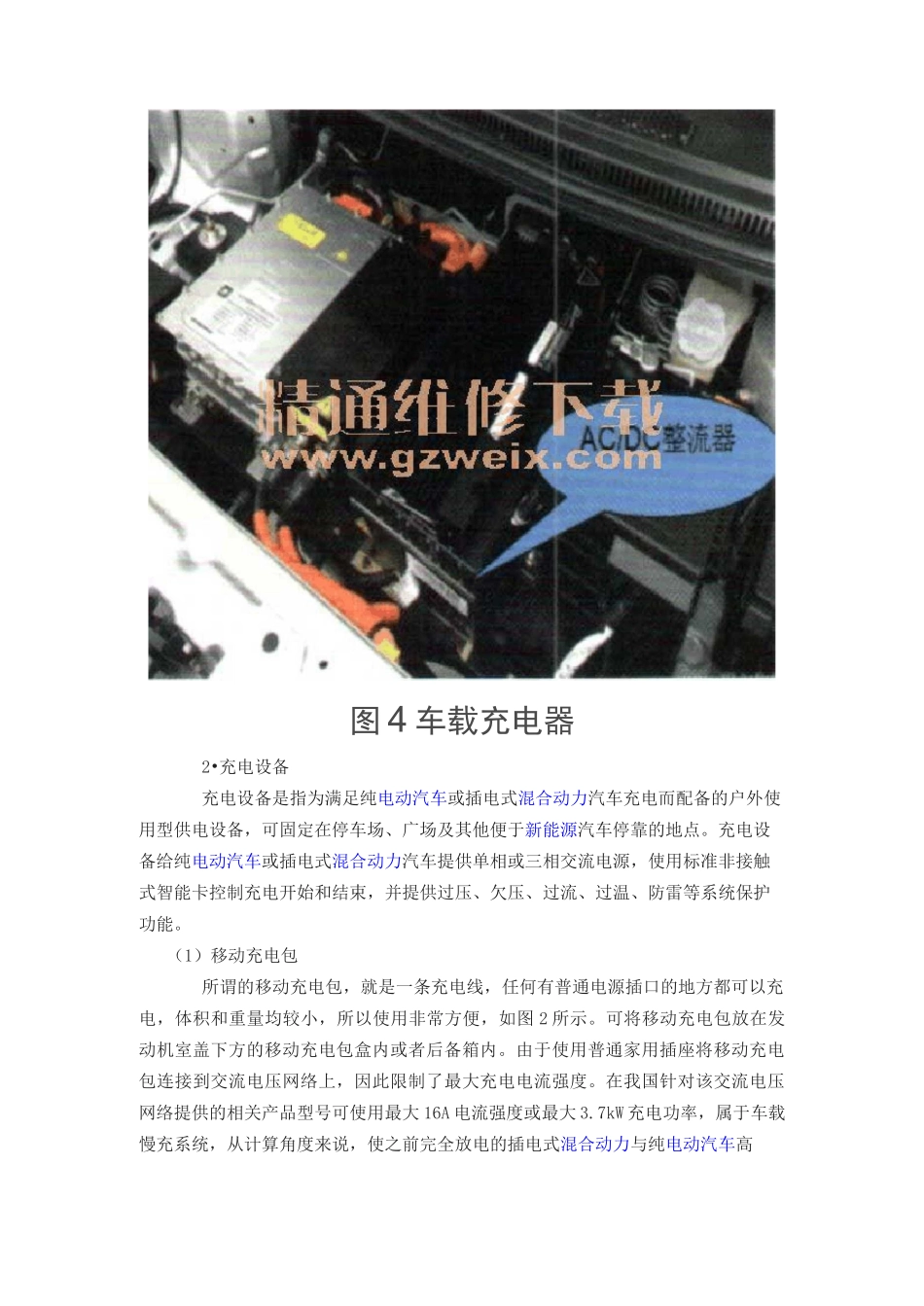

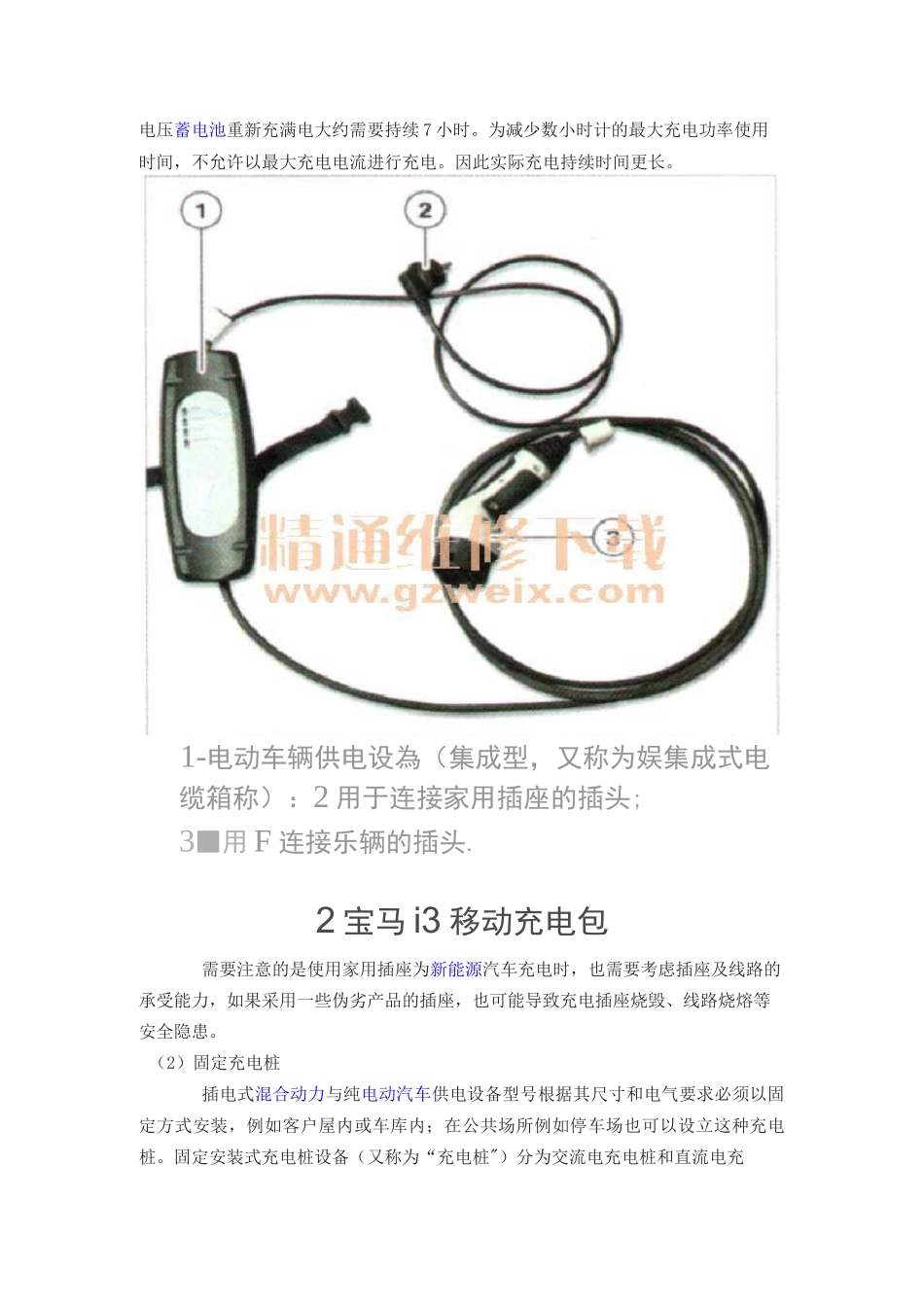

浅析新能源汽车充电技术（一）近年来新能源汽车在国家的大力支持下高速发展，当前新能源汽车主要以插电式混合动力和纯电动汽车为主，这两种新能源汽车都需要进行充电，本文根据目前国家采用的交流和直流充电技术，将从充电系统的结构组成、充电标准与技术要求、充电模式和充电方法、充电状态识别等几个方面进行探讨。一、充皂系统豹结构组成对于纯电动汽车和插电式混合动力汽车，高电压蓄电池充电系统是不可缺少的子系统之一，其功能是将电网的电能转化为车载高电压蓄电池的电能，当高电压蓄电池充满后自动停止充电。高电压蓄电池充电系统主要由充电器、充电设备和车载充电接口三部分组成。1.充电器充电器是指将电网提供的交直流电能转化为车载高电压蓄电池所需的直流电能的装置（即 AC/DC、DC/DC 整流器）。纯电动汽车和插电式混合动力汽车充电器分为车载充电器（安装在车内）和非车载充电器（安装在充电桩内）两种。车载充电器是指将 AC/DC 整流器安装在插电式混合动力或纯电动汽车上，采用地面交流电网或车载电源对高电压蓄电池组进行充电的装置，如图 1 所示。车载充电器负责与交流电网建立连接并满足车辆充电电气安全要求。此外还通过控制导线与车辆建立通信。这样可以安全启动充电过程并在车辆与车载充电器之间交换充电参数（例如最大电流强度）。图 4 车载充电器2•充电设备充电设备是指为满足纯电动汽车或插电式混合动力汽车充电而配备的户外使用型供电设备，可固定在停车场、广场及其他便于新能源汽车停靠的地点。充电设备给纯电动汽车或插电式混合动力汽车提供单相或三相交流电源，使用标准非接触式智能卡控制充电开始和结束，并提供过压、欠压、过流、过温、防雷等系统保护功能。（1）移动充电包所谓的移动充电包，就是一条充电线，任何有普通电源插口的地方都可以充电，体积和重量均较小，所以使用非常方便，如图 2 所示。可将移动充电包放在发动机室盖下方的移动充电包盒内或者后备箱内。由于使用普通家用插座将移动充电包连接到交流电压网络上，因此限制了最大充电电流强度。在我国针对该交流电压网络提供的相关产品型号可使用最大 16A 电流强度或最大 3.7kW 充电功率，属于车载慢充系统，从计算角度来说，使之前完全放电的插电式混合动力与纯电动汽车高电压蓄电池重新充满电大约需要持续 7 小时。为减少数小时计的最大充电功率使用时间，不允许以最大充电电流进行充电。因此实际充电持续时间更长。1-电动车辆供电设...
