空分装置裸冷方案

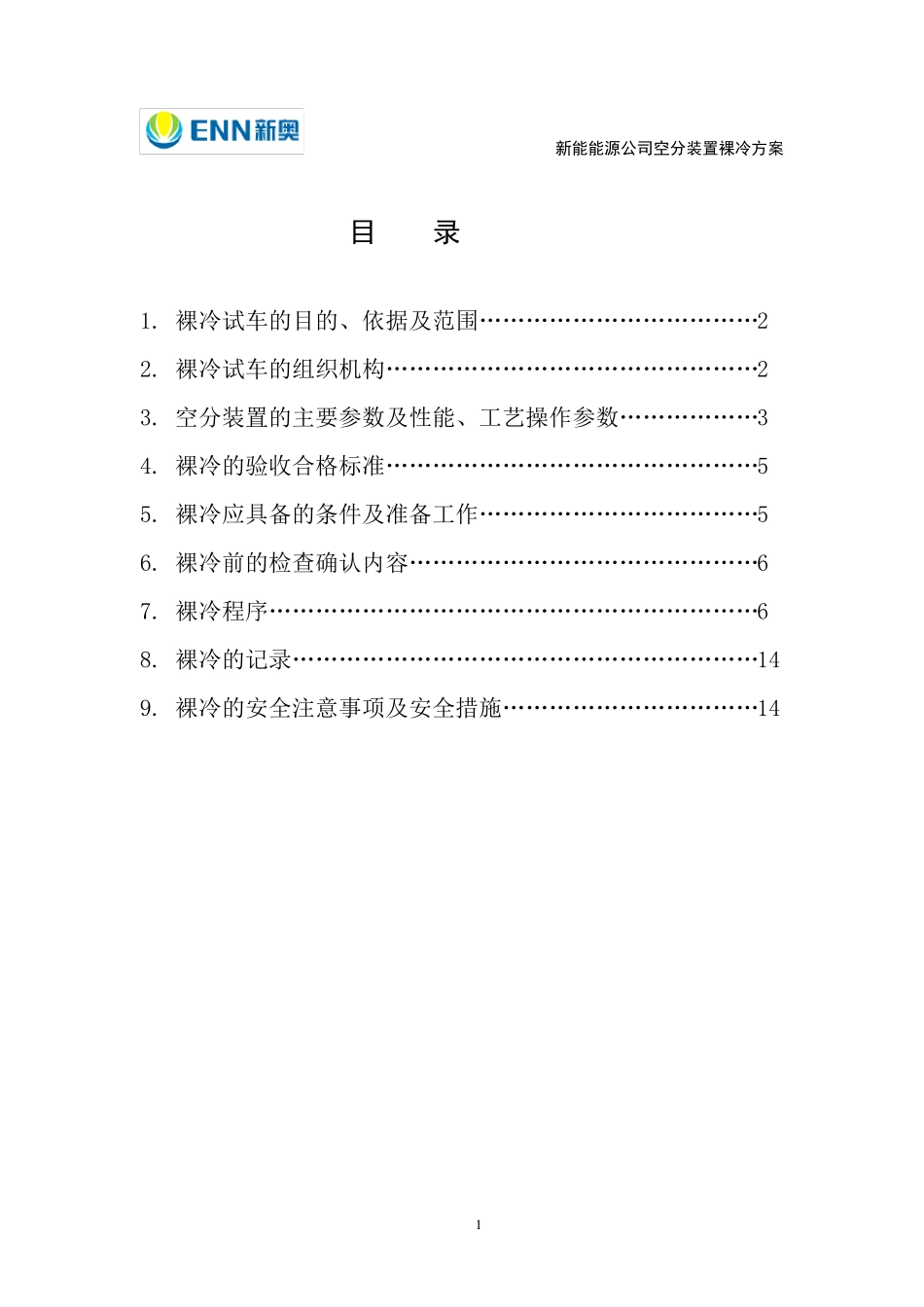

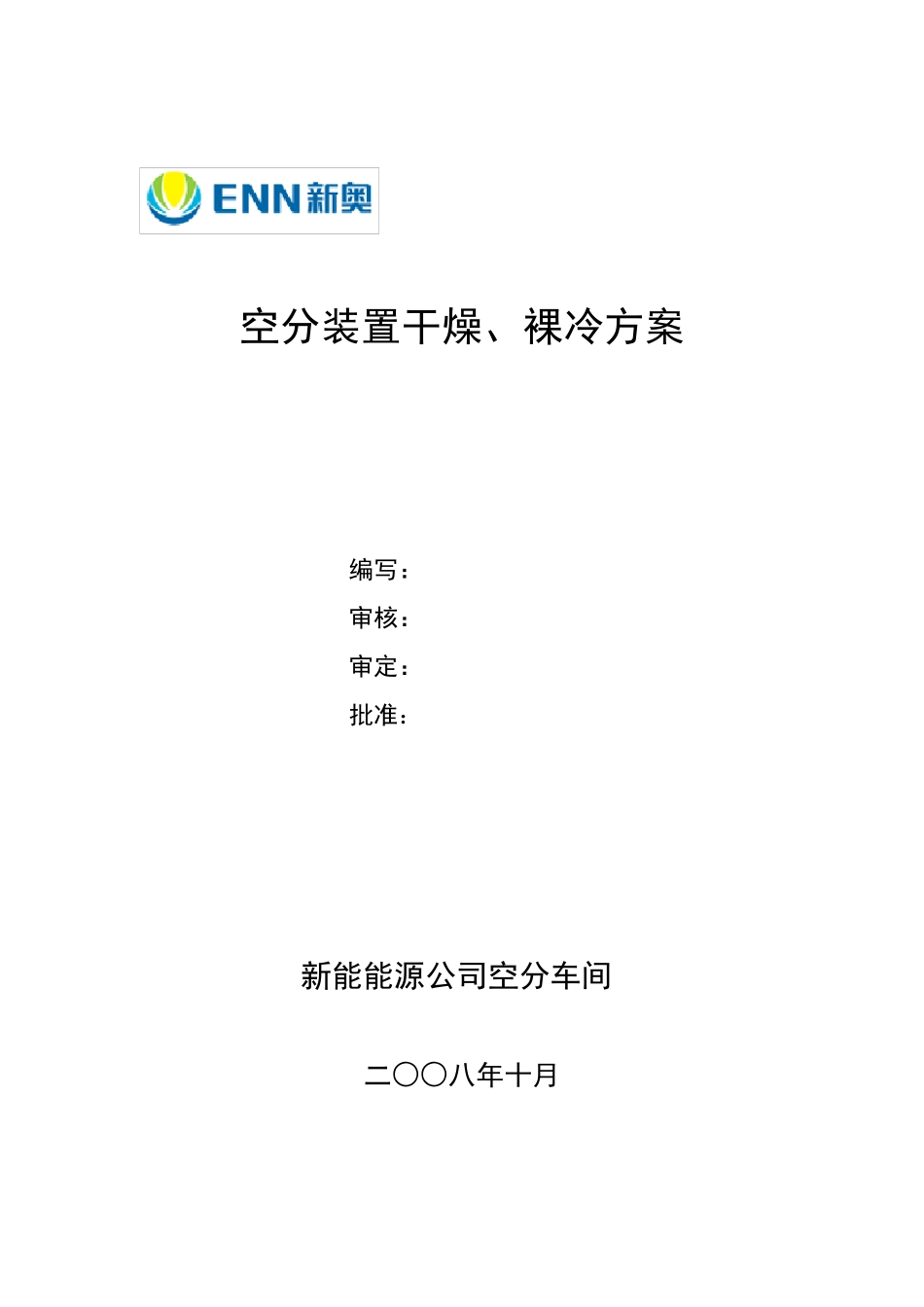

空分装置干燥、裸冷方案 编写： 审核： 审定： 批准： 新能能源公司空分车间 二○○八年十月 新能能源公司空分装置裸冷方案 1 目 录 1. 裸冷试车的目的、依据及范围………………………………2 2. 裸冷试车的组织机构…………………………………………2 3. 空分装置的主要参数及性能、工艺操作参数………………3 4. 裸冷的验收合格标准…………………………………………5 5. 裸冷应具备的条件及准备工作………………………………5 6. 裸冷前的检查确认内容………………………………………6 7. 裸冷程序………………………………………………………6 8. 裸冷的记录……………………………………………………14 9. 裸冷的安全注意事项及安全措施……………………………14 新能能源公司空分装置裸冷方案 2 1.裸冷试车的目的、依据及范围 本方案仅适用于新能能源公司2X45000NM3/h 空分装置裸冷试车过程。检验二套空分设备在低温状态下冷变形后的密封性能和补偿性能，检验设备和管道流路是否存在的弊病和安装缺陷。 1.1 试车依据 1.1.1 四川空分集团提供的图纸、使用说明书及其它相关技术资料 1.1.2《化工机器安装工程施工及验收规范》(离心式压缩机)HGJ205-92 1.1.3《电力建设施工及验收技术规范》（汽轮机机组篇）（DL5011—92） 1.1.4《化学工业大、中型装置试车工作规范》（HGJ231—91） 1.1.5《中国石油化工总公司建设项目生产准备与试车规定》 1.2 试车范围 1.2.1 空压机组加载试车 1.2.2 空分装置裸冷试车 2.裸冷试车的组织机构 2.1 试车组织机构由新能（各部室及空分车间）、中化六建、华旭监理公司、杭汽、陕鼓、川空组成。 职责划分如下： 新能：空分装置试车的整体组织工作及安排。 中化六建、川空安装:装置的机械、工艺、电气、仪表的安装调试工作，试车的保运工作。 华旭监理：试车条件 的确 认 及试车合 格 后的检查 工作。 杭汽、陕鼓、川空: 试车条件 的确 认 及试车合 格 后的检查 工作。 2.2 组织机构 组 长 ： 马 树 峰 副 组长 ： 李 美 喜 董 忠 明 张 振 希 冯 向 阳 杨 德 明 成 员 ： 康 平 陶 一 芳 王 伟 杜 文 涛 宋 洲 业 高 文 华 蔡 福 臣 新能各部室人 员 （包 括 物 资采 购 、环 境 安全 、后勤 保障 等 ）及空分车间班 组人 员 等 新能能源公司空分装置裸冷方案 3 3.空分...
