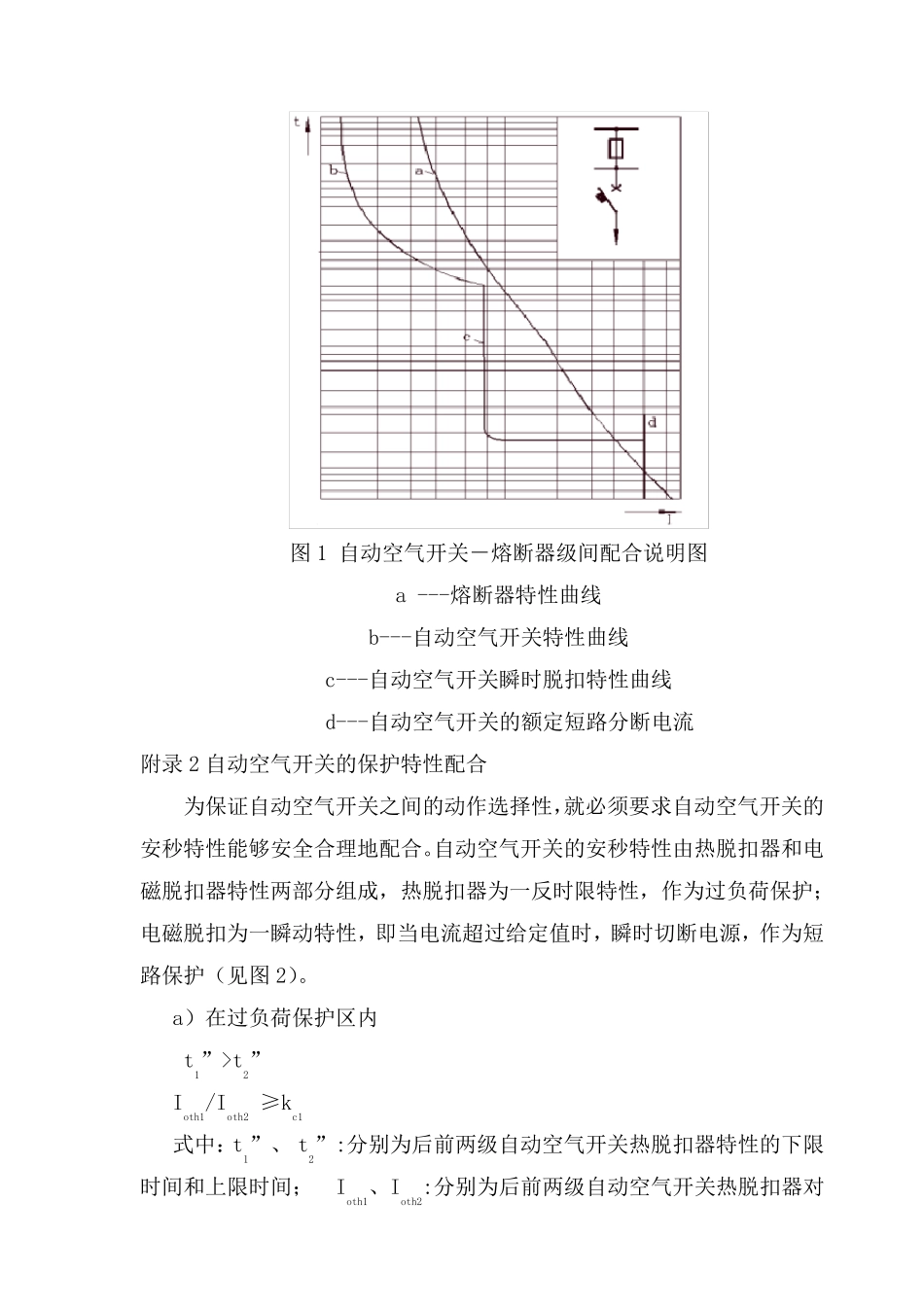

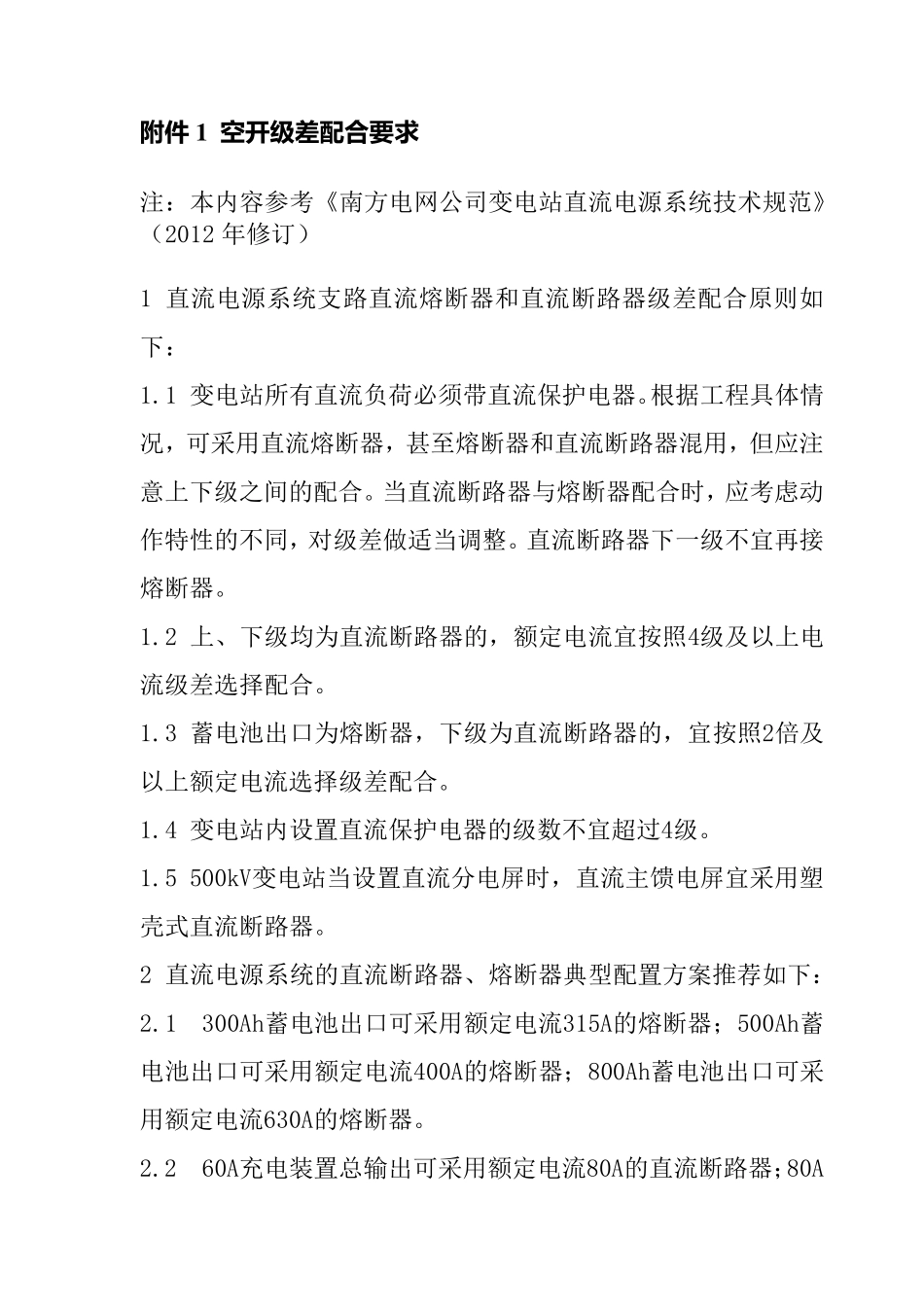

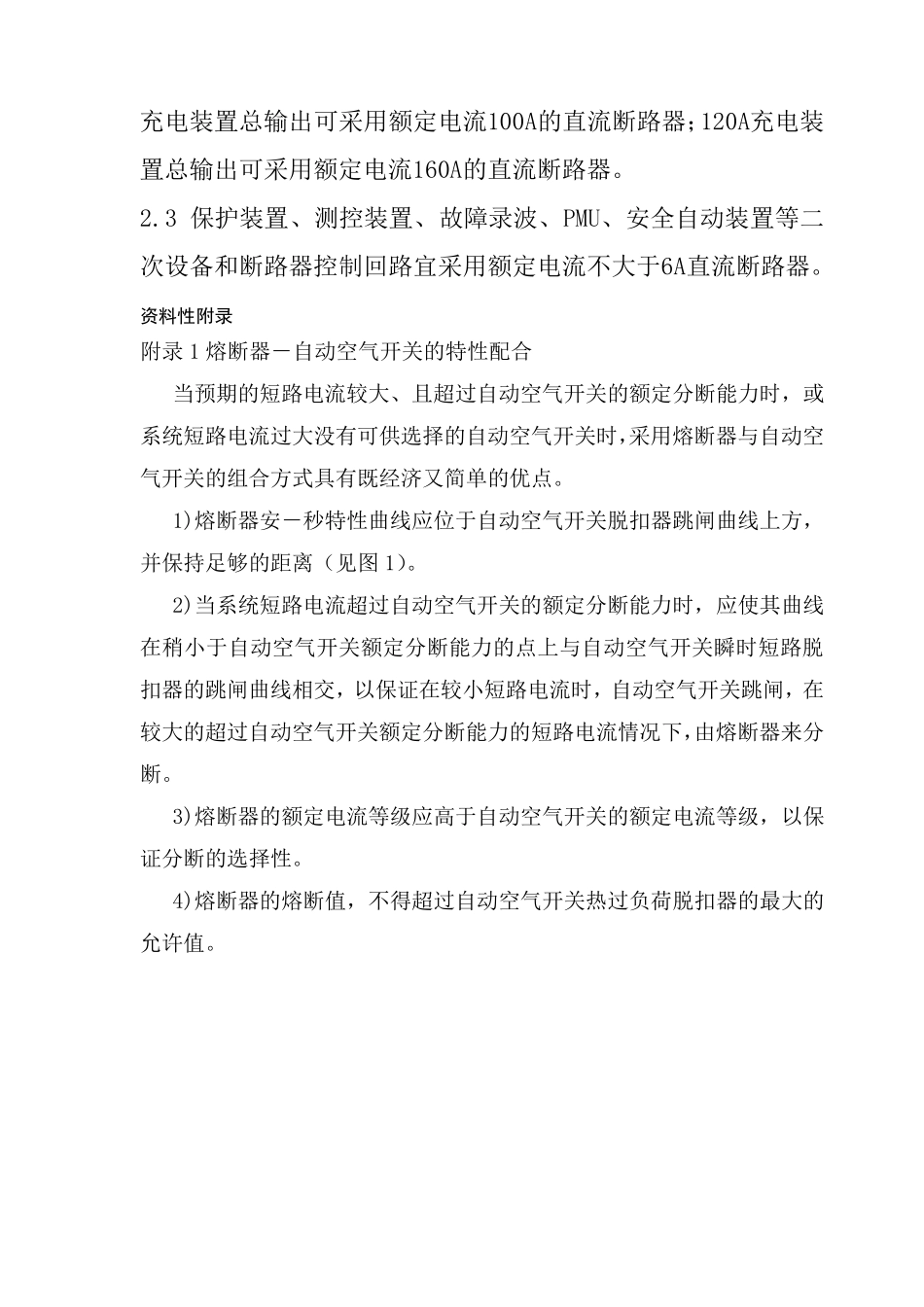

附 件 1 空开级差配合要求 注：本内容参考《南方电网公司变电站直流电源系统技术规范》（2012 年修订） 1 直流电源系统支路直流熔断器和直流断路器级差配合原则如下： 1.1 变电站所有直流负荷必须带直流保护电器。根据工程具体情况，可采用直流熔断器，甚至熔断器和直流断路器混用，但应注意上下级之间的配合。当直流断路器与熔断器配合时，应考虑动作特性的不同，对级差做适当调整。直流断路器下一级不宜再接熔断器。 1.2 上、下级均为直流断路器的，额定电流宜按照4级及以上电流级差选择配合。 1.3 蓄电池出口为熔断器，下级为直流断路器的，宜按照2倍及以上额定电流选择级差配合。 1.4 变电站内设置直流保护电器的级数不宜超过4级。 1.5 500kV变电站当设置直流分电屏时，直流主馈电屏宜采用塑壳式直流断路器。 2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下： 2.1 300Ah蓄电池出口可采用额定电流315A的熔断器；500Ah蓄电池出口可采用额定电流400A的熔断器；800Ah蓄电池出口可采用额定电流630A的熔断器。 2.2 60A充电装置总输出可采用额定电流80A的直流断路器；80A充电装置总输出可采用额定电流100A的直流断路器；120A充电装置总输出可采用额定电流160A的直流断路器。 2.3 保护装置、测控装置、故障录波、PMU、安全自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。 资料性附录 附录 1 熔断器－自动空气开关的特性配合 当预期的短路电流较大、且超过自动空气开关的额定分断能力时，或系统短路电流过大没有可供选择的自动空气开关时，采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。 1)熔断器安－秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方，并保持足够的距离（见图 1）。 2)当系统短路电流超过自动空气开关的额定分断能力时，应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交，以保证在较小短路电流时，自动空气开关跳闸，在较大的超过自动空气开关额定分断能力的短路电流情况下，由熔断器来分断。 3)熔断器的额定电流等级应高于自动空气开关的额定电流等级，以保证分断的选择性。 4)熔断器的熔断值，不得超过自动空气开关热过负荷脱扣器的最大的允许值。 图1 自动空气开关－熔断器级间配合说明图 a ---熔断器特性曲线 b---自动空气开关特性曲线 c---自动空气开关瞬时脱扣特性曲线 d---自动空气开关...
