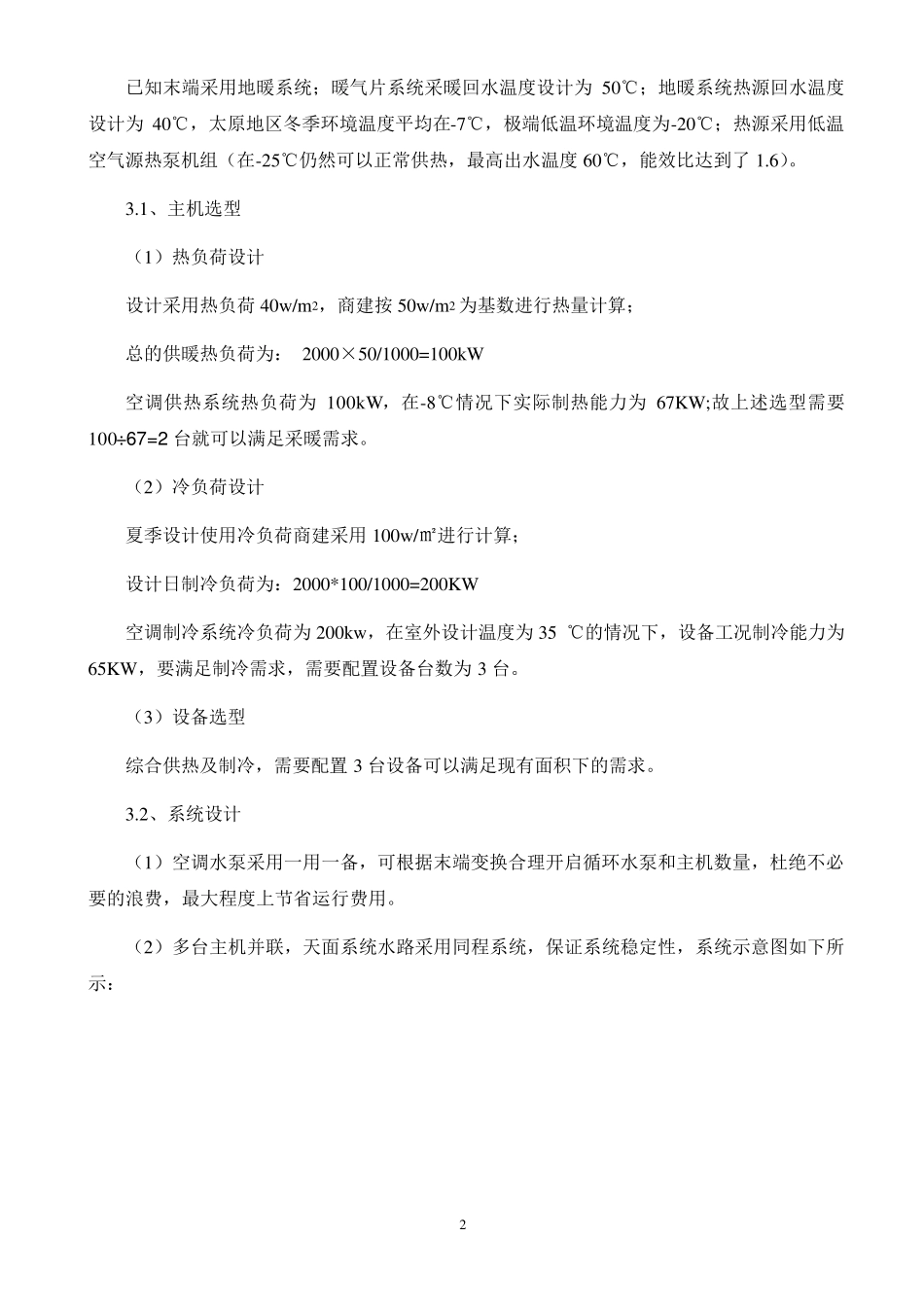

一 空气源供热技术方案 1 低温空气源热泵供暖设计方案 一、项目概况 该项目位于***省***市***大街，根据业主提供的信息，供热面积为2000 平米，末端为分机盘管商业办公楼。 二、设计要求： 2.1、设计计算基本参数： 夏季室外：34.5℃ 平均出水温度7℃； 冬季室外∶-7.5℃ 平均出水温度45℃； 冬季室外最低温度：-16.8℃ 2.2、设计依据 1）本工程依据建设单位提供的建施图； 2）<<通风与空调工程施工质量验收规范>>（GB50243-2002）； 3）<<采暖通风与空气调节设计规范>>（GB50019-2003）； 4）<<高层民用建筑设计防火规范>>（GB50045-95）2005 版； 5）<<全国民用建筑工程设计技术措施 暖通空调·动力>>(GB19-2007)； 6）<<空气调节设计手册>>（中国建筑工业出版社、第二版）； 7）<<采暖空调制冷手册>>（机械工业出版社）； 8）<<建筑设计防火规范>>（GB50016－2006）； 9）厂家低温热泵机组的性能参数； 10）国家现行的其他相关规范及措施。 三、项目设计选型 2 已知末端采用地暖系统；暖气片系统采暖回水温度设计为50℃；地暖系统热源回水温度设计为40℃，太原地区冬季环境温度平均在-7℃，极端低温环境温度为-20℃；热源采用低温空气源热泵机组（在-25℃仍然可以正常供热，最高出水温度60℃，能效比达到了1.6）。 3.1、主机选型 （1）热负荷设计 设计采用热负荷40w/m2，商建按50w/m2 为基数进行热量计算； 总的供暖热负荷为： 2000×50/1000=100kW 空调供热系统热负荷为100kW，在-8℃情况下实际制热能力为67KW;故上述选型需要100÷67=2 台就可以满足采暖需求。 （2）冷负荷设计 夏季设计使用冷负荷商建采用100w/㎡进行计算； 设计日制冷负荷为：2000*100/1000=200KW 空调制冷系统冷负荷为200kw，在室外设计温度为35 ℃的情况下，设备工况制冷能力为65KW，要满足制冷需求，需要配置设备台数为3 台。 （3）设备选型 综合供热及制冷，需要配置 3 台设备可以满足现有面积下的需求。 3.2、系统设计 （1）空调水泵采用一用一备，可根据末端变换合理开启循环水泵和主机数量，杜绝不必要的浪费，最大程度上节省运行费用。 （2）多台主机并联，天面系统水路采用同程系统，保证系统稳定性，系统示意图如下所示： 3 已知太原地区商业用电电价为0.67 元/KW H，机组出水温度设为50-55℃左右。 四、冬季运行费用的计算依据 低温空气源热泵供暖工况－曲线图：(R404A)： 0123456出水温度30℃出水温度...
