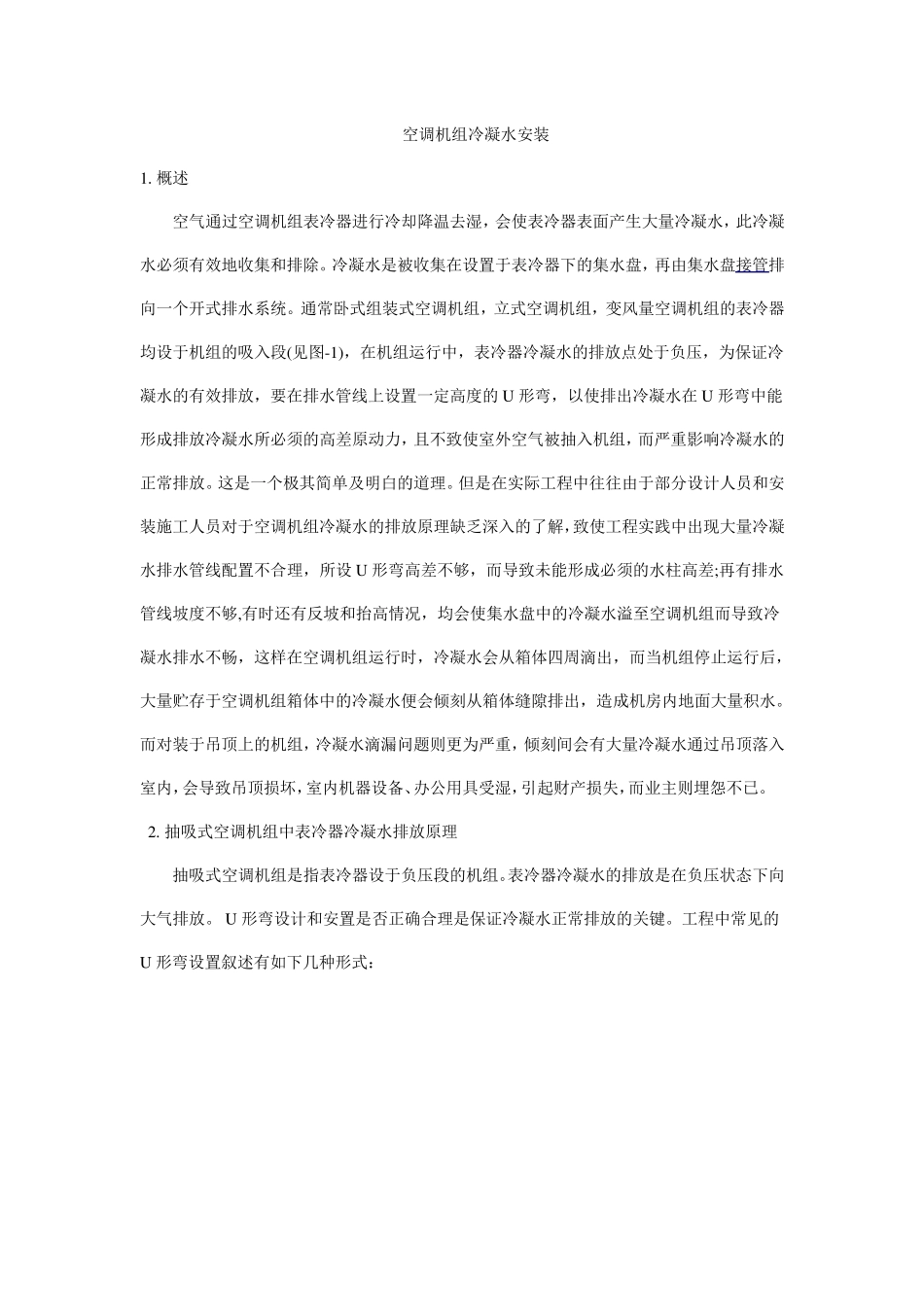

空 调 机 组 冷 凝 水 安 装 1
概 述 空 气 通 过 空 调 机 组 表 冷 器 进 行 冷 却 降 温 去 湿 ， 会 使 表 冷 器 表 面 产 生 大 量 冷 凝 水 ， 此 冷 凝水 必 须 有 效 地 收 集 和 排 除
冷 凝 水 是 被 收 集 在 设 置 于 表 冷 器 下 的 集 水 盘 ， 再 由 集 水 盘 接 管 排向 一 个 开 式 排 水 系 统

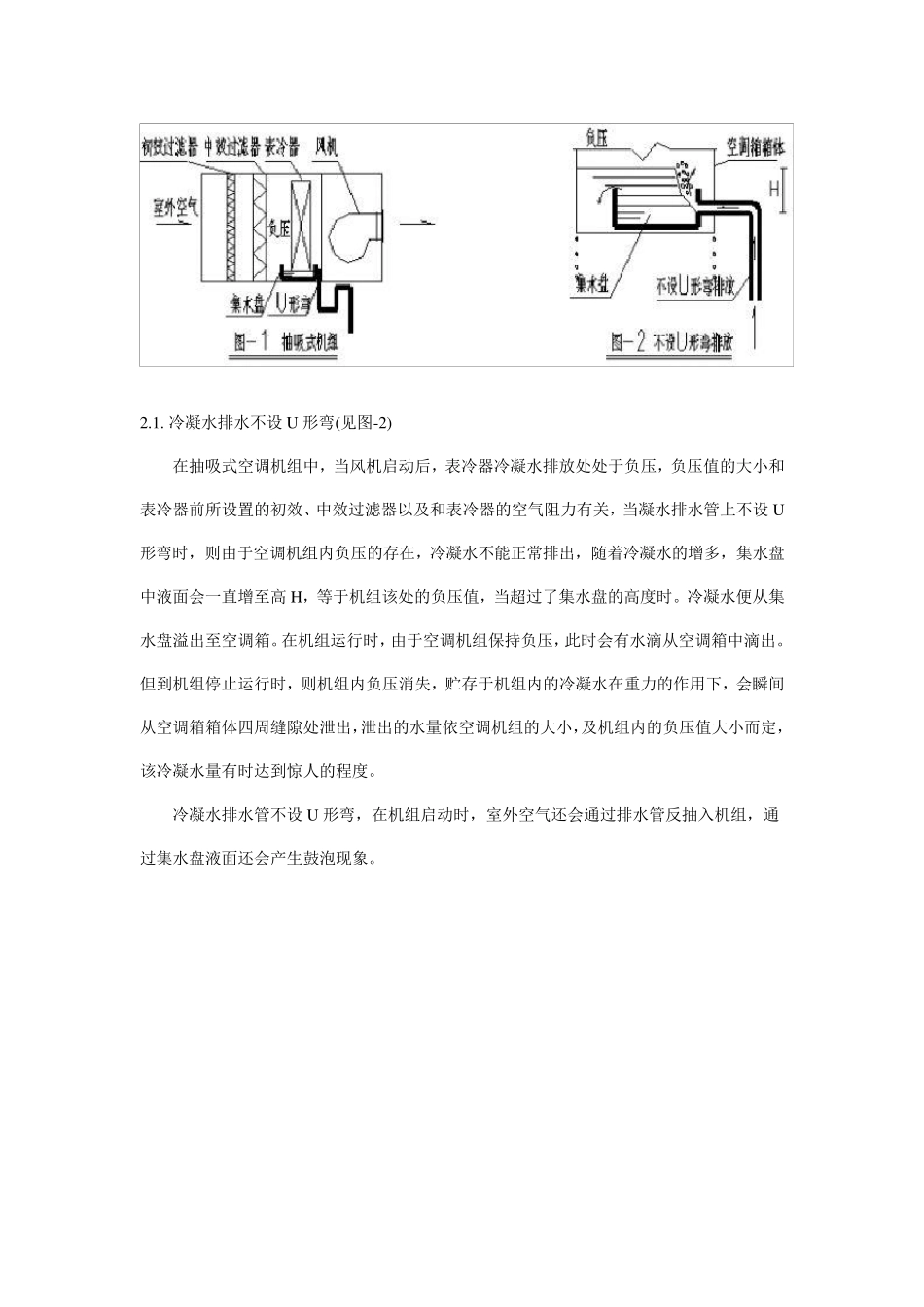

通 常 卧 式 组 装 式 空 调 机 组 ， 立 式 空 调 机 组 ， 变 风 量 空 调 机 组 的 表 冷 器均 设 于 机 组 的 吸 入 段 (见 图 -1)， 在 机 组 运 行 中 ， 表 冷 器 冷 凝 水 的 排 放 点 处 于 负 压 ， 为 保 证 冷凝 水 的 有 效 排 放 ， 要 在 排 水 管 线 上 设 置 一 定 高 度 的 U 形 弯 ， 以 使 排 出 冷 凝 水 在 U 形 弯 中 能形 成 排 放 冷 凝 水 所 必 须 的 高 差 原 动 力 ， 且 不 致 使 室 外 空 气 被 抽 入 机 组 ， 而 严 重 影 响 冷 凝 水 的正 常 排 放
这 是 一 个 极 其 简 单 及 明 白 的 道 理
但 是 在 实 际 工 程 中 往往由 于 部分设 计人员和 安装 施工 人员对于 空 调 机 组 冷 凝 水 的 排 放 原 理 缺乏深入 的 了解，致 使 工 程 实 践中 出 现大 量 冷 凝水 排 水 管 线 配置 不 合理 ， 所 设 U 形 弯 高 差 不 够， 而 导致 未能 形 成 必 须 的 水 柱高 差 ;再 有 排 水管 线 坡度 不 够,有 时还有 反坡和 抬高 情况， 均 会 使 集 水 盘 中 的 冷 凝 水 溢至空 调 机 组 而 导致 冷凝 水 排 水 不 畅， 这 样在 空 调 机 组 运 行
