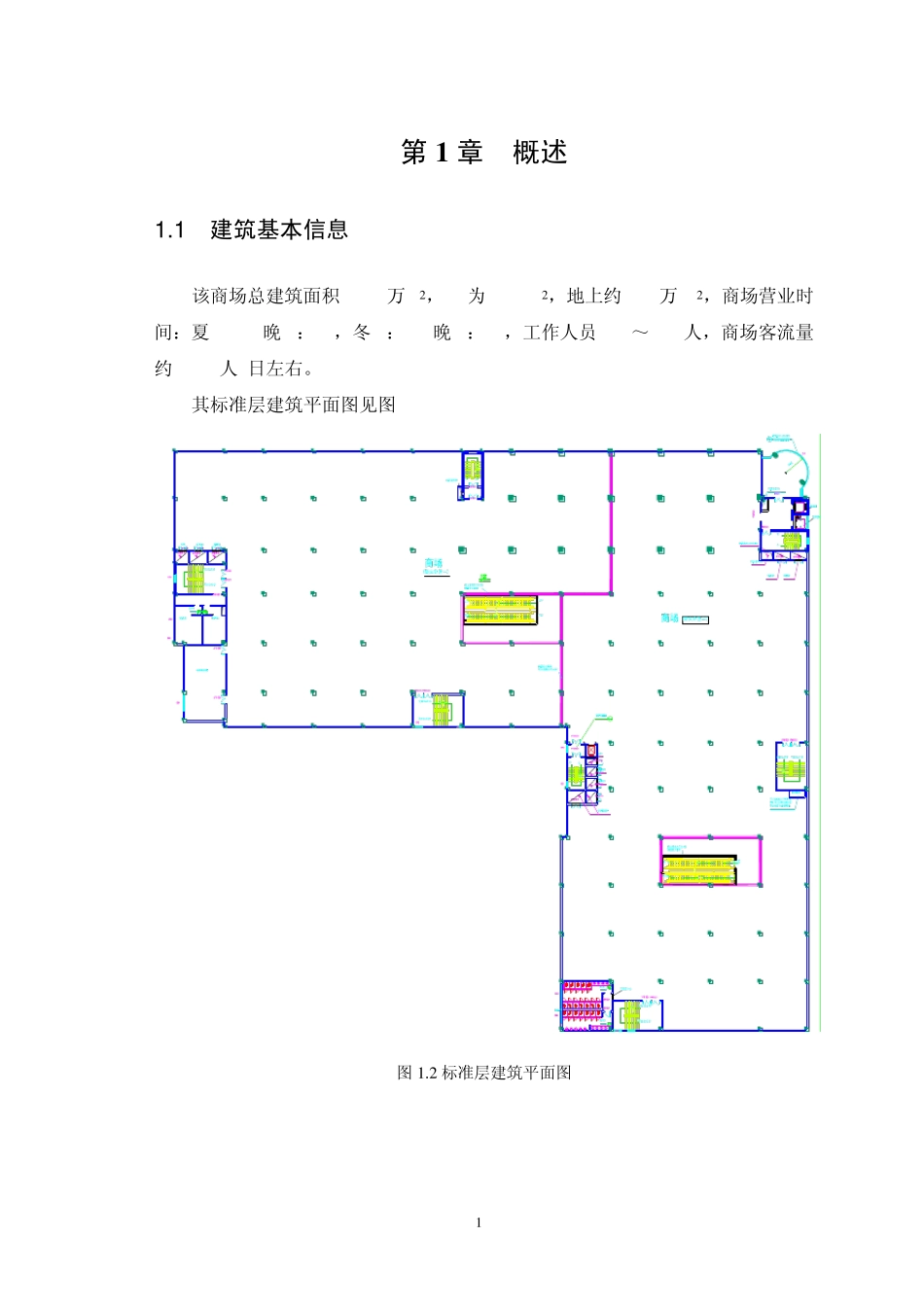

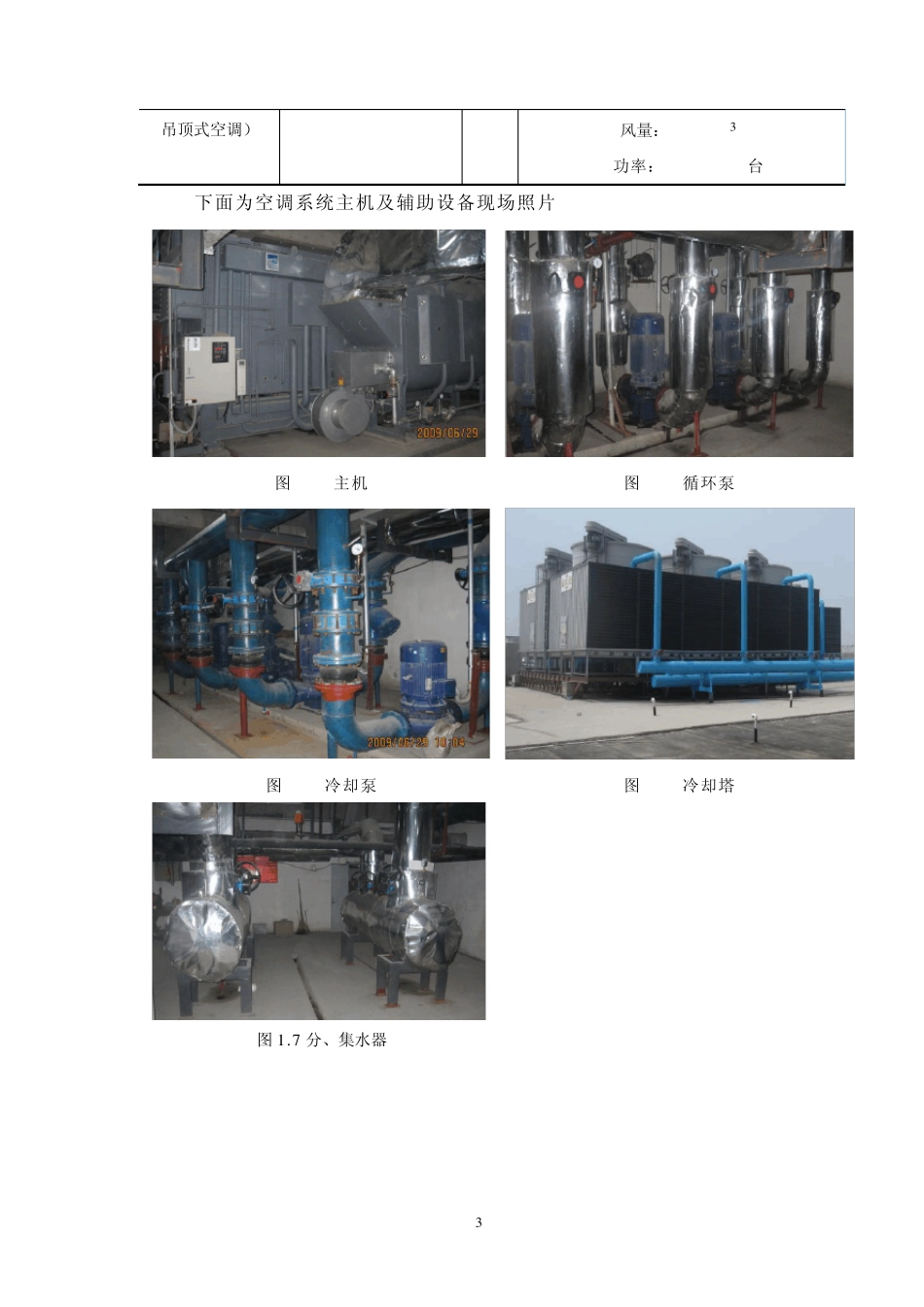

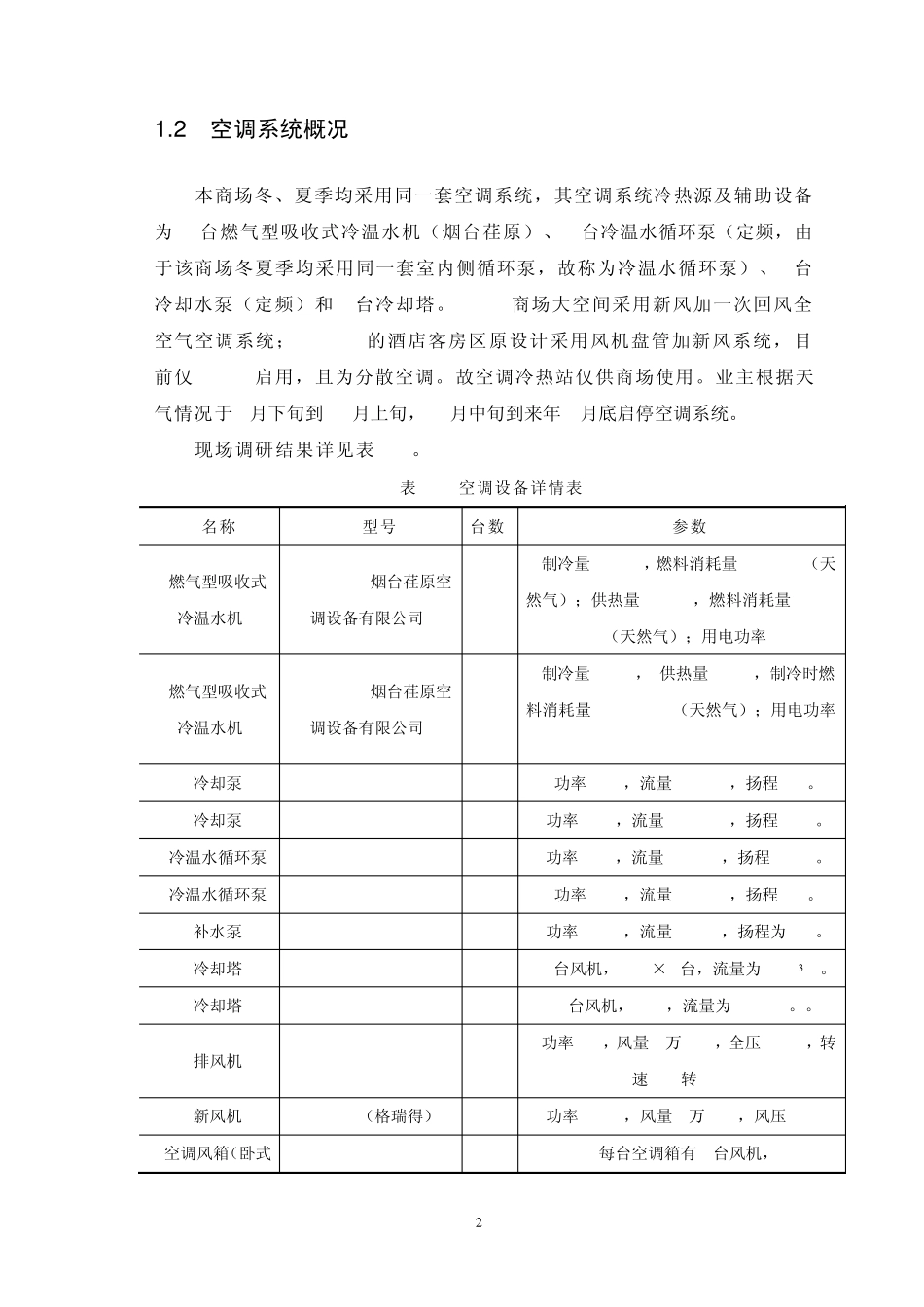

1 第1 章 概述 1 .1 建筑基本信息 该商场总建筑面积4.55万m2 ,B1为7500 m2 ,地上约3.8万 m2 ,商场营业时间:夏8:30-晚9:00,冬8:30-晚8:30,工作人员500~600人,商场客流量约6000人/日左右。 其标准层建筑平面图见图 1.2 图 1 .2 标准层建筑平面图 2 1 .2 空调系统概况 本商场冬、夏季均采用同一套空调系统,其空调系统冷热源及辅助设备为 3台燃气型吸收式冷温水机(烟台荏原)、4台冷温水循环泵(定频,由于该商场冬夏季均采用同一套室内侧循环泵,故称为冷温水循环泵)、4台冷却水泵(定频)和 3台冷却塔。F1-F5商场大空间采用新风加一次回风全空气空调系统;F6-F17的酒店客房区原设计采用风机盘管加新风系统,目前仅 F6-F7启用,且为分散空调。故空调冷热站仅供商场使用。业主根据天气情况于5月下旬到 10月上旬,11月中旬到来年 3月底启停空调系统。 现场调研结果详见表 1.1。 表 1.1 空调设备详情表 名称 型号 台数 参数 燃气型吸收式冷温水机 RCDG070(烟台荏原空调设备有限公司) 2 制冷量 2465kW,燃料消耗量 176Nm3/h(天然气);供热量 2176kW,燃料消耗量176.5Nm3/h(天然气);用电功率14.65kW 燃气型吸收式冷温水机 RCDG028(烟台荏原空调设备有限公司) 1 制冷量 985kW, 供热量 863kW,制冷时燃料消耗量 70.56Nm3/h(天然气);用电功率7.75kW 冷却泵 Y280S-4 3 功率75kW,流量 662m3/h,扬程28m。 冷却泵 Y225S-4 1 功率37kW,流量 220 m3/h,扬程18 m。 冷温水循环泵 Y280S-4 3 功率75kW,流量 476m3/h,扬程37.5m。 冷温水循环泵 Y200L-4 1 功率30kW,流量 190m3/h,扬程35m。 补水泵 2 功率7.5kW,流量 18m3/h,扬程为 90m。 冷却塔 2 3台风机,10kW×3台,流量为 720m3 /h。 冷却塔 1 1台风机,15kW,流量为 276m3/h。。 排风机 DTFXF-A 10 功率4kW,风量 2万 m3/h,全压 450pa,转速 960转/min 新风机 DTP-1(格瑞得) 10 功率7.5kW,风量 2万 m3/h,风压 450pa 空调风箱(卧式 75 每台空调箱有 2台风机, 3 吊顶式空调) 风量:10000 m3 /h 功率:1.1kW*2*75台 下面为空调系统主机及辅助设备现场照片 图1.3 主机 图1.4 循环泵 图1.5 冷却泵 图1.6 冷却塔 图1 .7 分、集水器 4 第3 章 空调系统节能分析诊断及改造建议 通过前一章对该建筑空调系统的详细分析,发现空调系统运行效率不...
