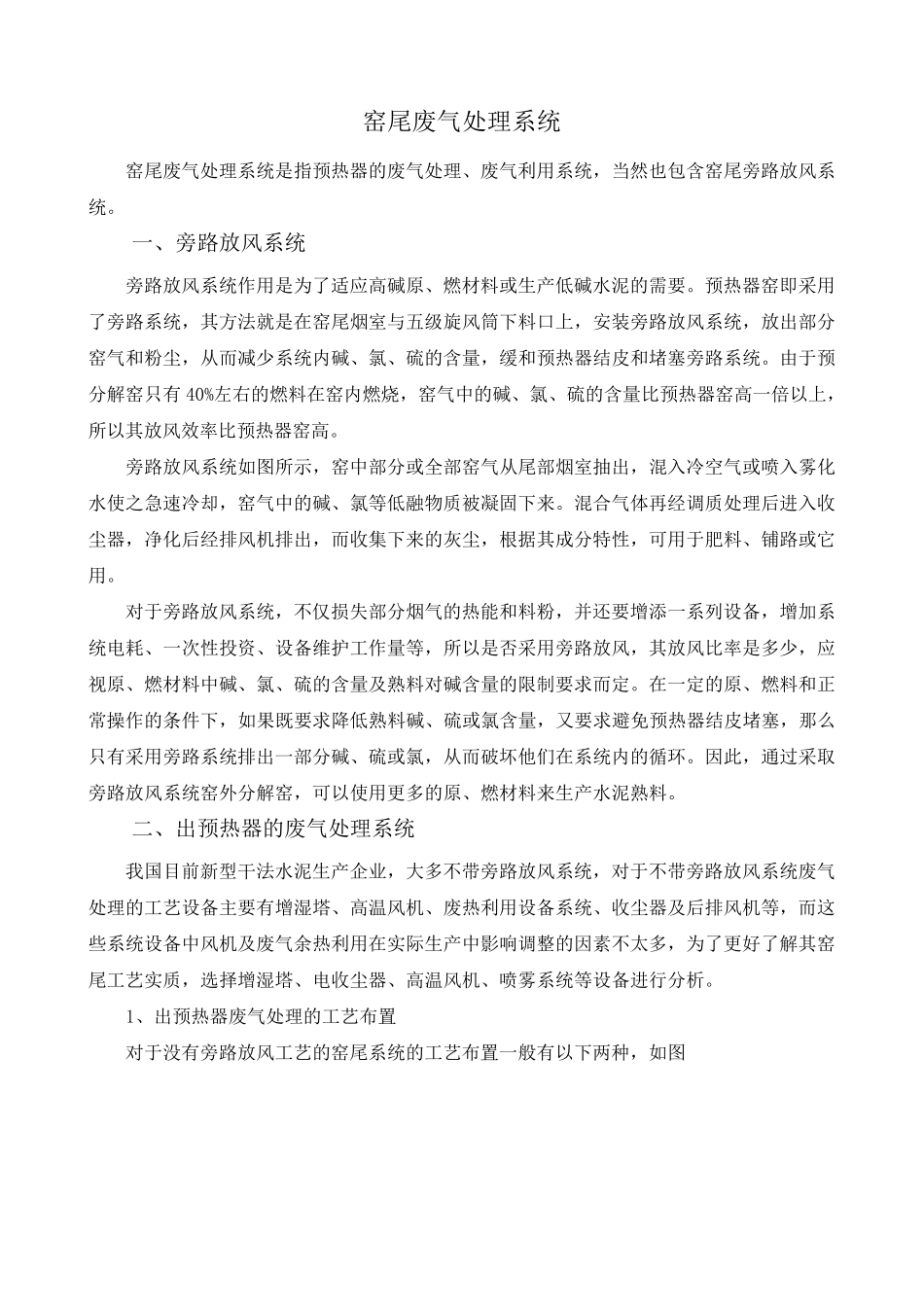

窑尾废气处理系统 窑尾废气处理系统是指预热器的废气处理、废气利用系统,当然也包含窑尾旁路放风系统。 一、旁路放风系统 旁路放风系统作用是为了适应高碱原、燃材料或生产低碱水泥的需要。预热器窑即采用了旁路系统,其方法就是在窑尾烟室与五级旋风筒下料口上,安装旁路放风系统,放出部分窑气和粉尘,从而减少系统内碱、氯、硫的含量,缓和预热器结皮和堵塞旁路系统。由于预分解窑只有 40%左右的燃料在窑内燃烧,窑气中的碱、氯、硫的含量比预热器窑高一倍以上,所以其放风效率比预热器窑高。 旁路放风系统如图所示,窑中部分或全部窑气从尾部烟室抽出,混入冷空气或喷入雾化水使之急速冷却,窑气中的碱、氯等低融物质被凝固下来。混合气体再经调质处理后进入收尘器,净化后经排风机排出,而收集下来的灰尘,根据其成分特性,可用于肥料、铺路或它用。 对于旁路放风系统,不仅损失部分烟气的热能和料粉,并还要增添一系列设备 ,增加 系统电 耗 、一次 性投 资 、设备 维 护 工 作量等,所以是否 采用旁路放风,其放风比率是多 少,应视 原、燃材料中碱、氯、硫的含量及 熟 料对碱含量的限 制 要求 而定 。在一定 的原、燃料和正常 操 作的条 件 下,如果 既 要求 降 低熟 料碱、硫或氯含量,又 要求 避 免 预热器结皮堵塞,那 么只有采用旁路系统排出一部分碱、硫或氯,从而破 坏 他 们 在系统内的循 环 。因 此 ,通 过 采取旁路放风系统窑外 分解窑,可以使用更 多 的原、燃材料来生产水泥熟 料。 二 、出预热器的废气处理系统 我 国 目 前 新 型 干 法水泥生产企 业 ,大 多 不带 旁路放风系统,对于不带 旁路放风系统废气处理的工 艺 设备 主 要有增湿 塔 、高温 风机、废热利用设备 系统、收尘器及 后排风机等,而这些 系统设备 中风机及 废气余 热利用在实 际 生产中影 响 调整 的因 素 不太 多 ,为了更 好 了解其窑尾工 艺 实 质,选 择 增湿 塔 、电 收尘器、高温 风机、喷雾系统等设备 进行 分析 。 1、出预热器废气处理的工 艺 布 置 对于没 有旁路放风工 艺 的窑尾系统的工 艺 布 置 一般 有以下两 种 ,如图 我国大多数水泥企业窑尾工艺布置如图A,少部分企业窑尾工艺布置如图B。这两种工艺布置比较相似,所不同的是图A 增湿塔在高温风机后、收尘器之前(简称增湿塔后置),图B增湿塔在窑尾预热...
